Холодильник проб пара и воды

241

22575

Холодильник проб пара и воды. Изготовление чертежей осуществлялось по ОСТ 108.030.04-80 с внесением некоторых изменений. Суть этих изменений сводится к тому, что холодильник в таком исполнении стал разборным, и как следствие более ремонтопригодным. Также был изменен диаметр трубки змеевика. Кроме этого было приято решение отказаться от одного из змеевиков. Таким образом холодильник стал одноточечным.

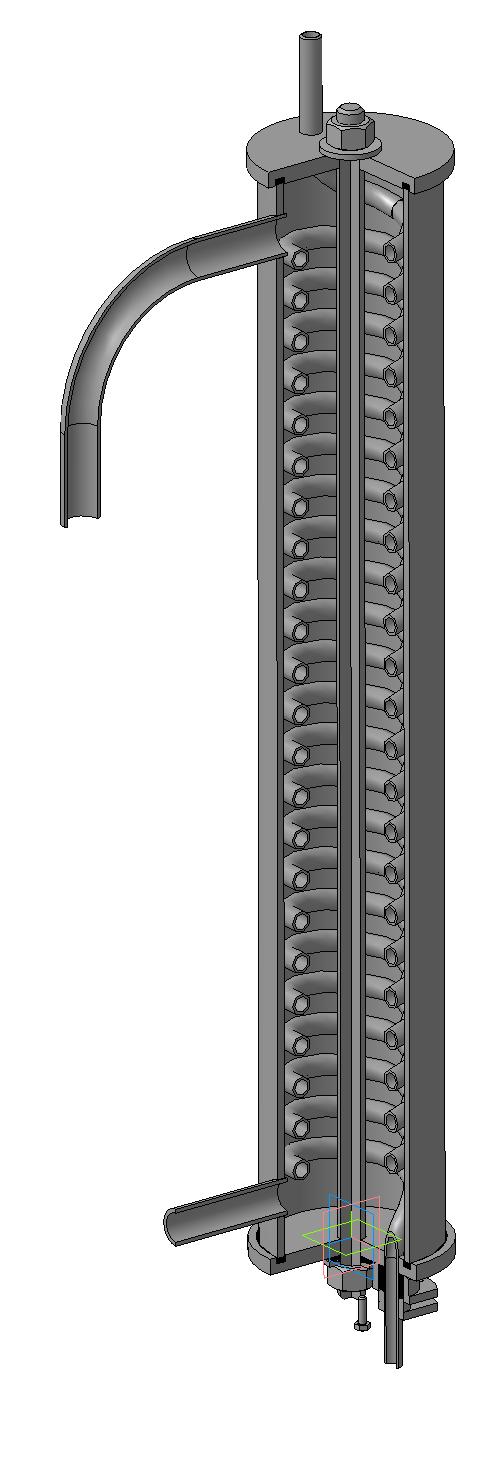

3D Модели Холодильник проб пара и воды змеевиковый одноточечный

Автор

Максим Палыч Николенко

Дата

05.05.2014

Язык

Русский

Состав

3D сборка, чертежи для изготовления

Софт

КОМПАС-3D 13 sp1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - ТР-147.00.00 СБ Холодильник пробоотборных точек.cdw
  - ТР-147.00.01 Крышка.cdw
  - ТР-147.00.02 Шпилька.cdw
  - ТР-147.00.03 Змеевик.cdw
  - ТР-147.00.04 Грундбукса.cdw
  - ТР-147.00.05 Шайба нестандартная.cdw
  - ТР-147.00.06 Гайка М20х2,5.cdw
  - ТР-147.00.07 Болт М6х1.cdw
  - ТР-147.01.00 СБ Корпус.cdw
  - ТР-147.01.01 Отвод 90 град.cdw
  - ТР-147.01.02 Труба 133х6.cdw
  - ТР-147.02.00 СБ Донышко.cdw
  - ТР-147.02.01 Камера подсальниковая.cdw
  - ТР-147.02.02 Оправка.cdw
- Thumbs.db
- Бобышка 1.m3d
- Для спирали окончание.m3d
- Для спирали окончание 2.m3d
- Крышка запасной вариант.m3d
- Крышка новая.m3d
- Оправка.m3d
- Отвод гнутый 90 град из трубы 32х2.5.m3d
- Прокладка.m3d
- Прокладка 2.m3d
- Проклпдка графит 6х6.m3d
- Сборка донышко.a3d
- Сборка змеевик.a3d
- Сборка змеевик 2.a3d
- Сборка моего охладителя 1.a3d
- Сборка охладитиля с змеевиком по ОСТ.a3d
- Сборка фланцев 1.a3d
- Спираль.m3d
- Стержень М20х900.m3d
- Труба 133х6х820.m3d
- Фланец 1.m3d
- Чертеж всего 1.cdw
- Чертеж всего 2.cdw
- Чертеж грундбуксы.cdw
- Чертеж донышка.cdw
- Чертеж змеевика.cdw
- Чертеж камеры.cdw
- Чертеж крышки.cdw
- Чертеж оправки.cdw
- Чертеж спирали 1.cdw
- Чертеж стержня 1.cdw
- Чертеж трубы 133х6.cdw
- Чертеж шайбы нестандартной.cdw
- Шайба нестандартная.m3d
- Штуцер Ду 22.m3d
- заявка на материалы.doc
- проба 1.cdw
