ФГАОУ ВПО «УрФУ имени первого Президента России Б. Н. Ельцина»
Кафедра Тепловых электрических станций
Чертежи для курсового «Тепловой расчет котельного агрегата ПК-47»
Екатеринбург, 2015
Только чертежи, записки нет.

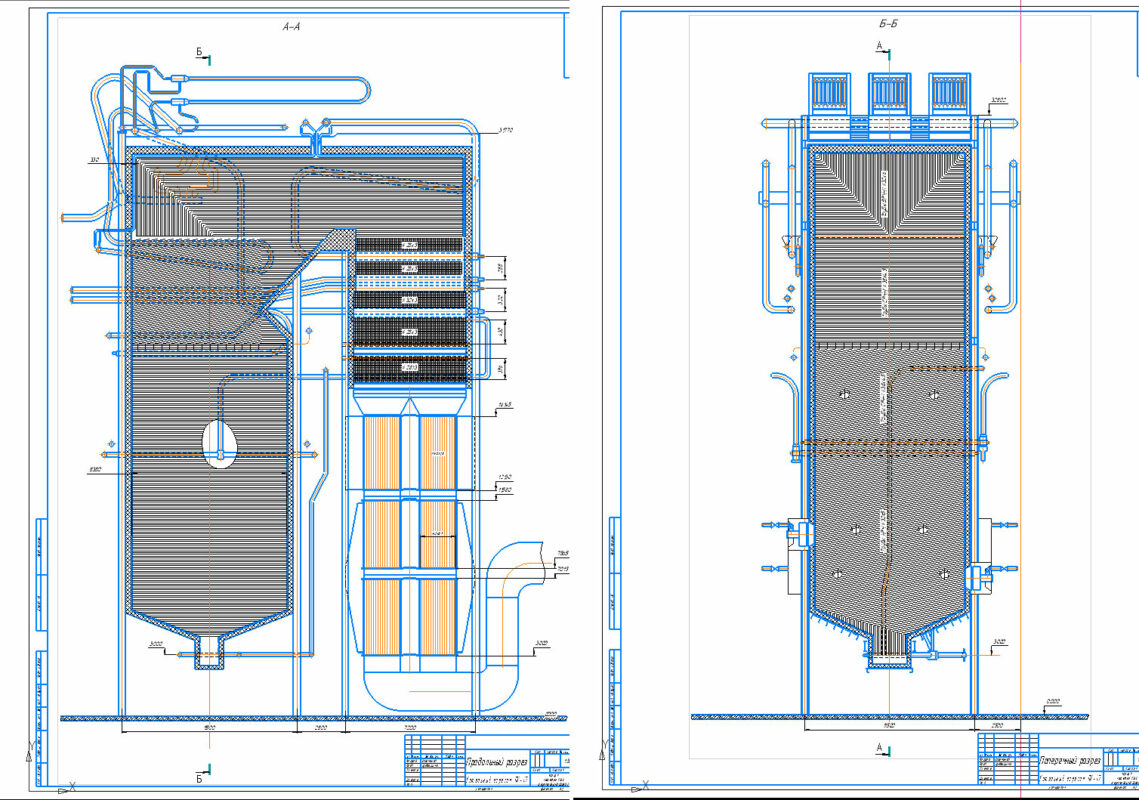

Принят прямоточный котельный агрегат типа ПК – 47, состоящим из двух самостоятельных корпусов, объединенных в тепловой схеме одним потребителем. Топка состоит из двух одинаковых, симметрично расположенных и независимых друг от друга корпусов. Каждый корпус рассчитан на максимальную производительность 320т/ч.
Котел П-образной компоновки. Топка котла полностью экранирована. Экраны выполнены в виде горизонтально - подъемных панелей из труб d=32,38 и шагом 45 мм, с толщиной стенки 4,5 – 6 мм и представляют собой нижнюю радиационную часть (НРЧ), среднюю радиационную часть (СРЧ-1 и СРЧ-2) и верхнюю радиационную часть (ВРЧ-1 и ВРЧ-2).
В конвективном газоходе, последовательно по ходу газов расположены следующие поверхности нагрева:
Конвективный перегреватель первичного пара I ступени (КПП-1) из труб dxδ=28x5 мм.
Конвективный перегреватель первичного пара II ступени (КПП-2), из труб dxδ=28x5 мм.
Конвективный перегреватель вторичного пара (КПП), из труб dxδ=32x3 мм.
Переходная зона (ПЗ) из труб dxδ=28x3 мм.
Водяной экономайзер (ВЭ) из труб dxδ=28x3 мм.
Трубчатые воздухоподогреватель из труб dxδ=40x1,5 мм.
Паропроизводительность D 640 т/ч
Температура перегретого пара tпп 545 0С
Давление перегретого пара pпп 140 кгс/см2
Температура питательной воды t пв 242 0С
Давление питательной воды р пв 160 кгс/см2
Расход вторичного пара D вт 540 т/ч
Давление вторичного пара на входе в котел р’вт 27 кгс/см2
Давление вторичного пара на входе из котла p"вт 25 кгс/см2
Температура вторичного пара на входе из котла t"вт 545 0С
Топливо Газ «Уренгой-Сургут-Челябинск»
Температура уходящих газов ϑ ух 140 0С
