Форсунка кухонная ФК-01

2755

Форсунка кухонная ФК-01 предназначена для сжигания жидкого топлива (дизельного или керосина) в топках технических средств приготовления пищи и выпечки хлеба в полевых условиях.

Наименование показателей Норма
Время розжига, мин 6 – 8
Рабочее давление, МПа (кгс/см 2 ) 0,05 – 0,2 (0,5 – 2,0)
Расход топлива при давлении в системе 0,15 МПа (1,5 кгс/см 2 ), км/ч 1,5 – 2,0
Вид применяемого топлива Дизельное 3 – 0,5 (Л – 0,5) ГОСТ 305-82 Керосин КО-20 ОСТ 38.01407-86
Диаметр сопла, мм 0,7
Габаритные размеры, мм:
— длина
— ширина
— высота
Масса, кг 2,7

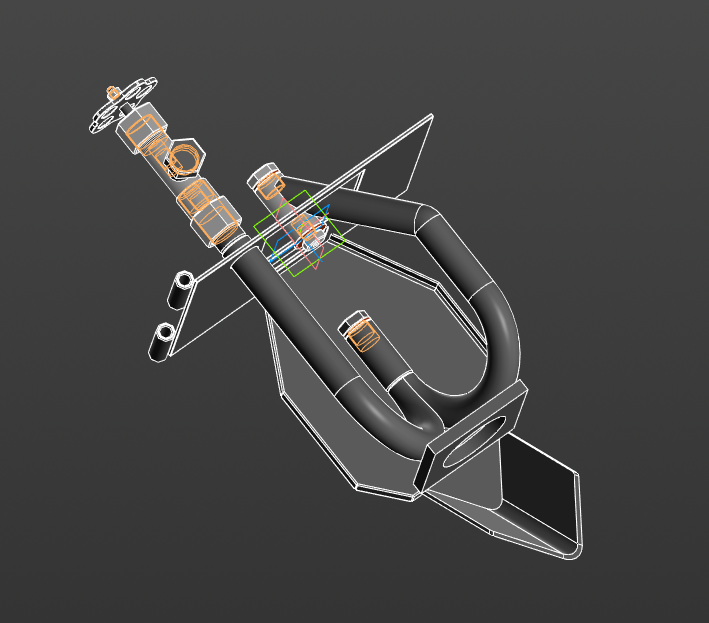

Форсунка кухонная ФК-01 состоит из испарителя, регулировочного вентиля, сопла газового, направляющей пламени, щитка и корытца.
Чертежи и 3 D модели в одном комплекте. Работа выполнена в программе компас 3 D.

Вентиль Котел полевая кухня фк-01 Форсунка

Автор

user-9029186

Дата

19.02.2024

Язык

Русский

Состав

Деталировка (Щиток, сопло газовое, испаритель , насадок, корытце, направляющая пламени, вентиль), 3D Сборка.

Софт

КОМПАС-3D 21 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- 01 - Щиток сборка.a3d
- 01 - Щиток сборка.cdw
- 01 - Щиток сборка.pdf
- 01.001 - Щиток.cdw
- 01.001 - Щиток.m3d
- 01.001 - Щиток.pdf
- 01.002 - Петли щитка.cdw
- 01.002 - Петли щитка.m3d
- 01.002 - Петли щитка.pdf
- 02 - Сопло газовое.a3d
- 02 - Сопло газовое.cdw
- 02 - Сопло газовое.pdf
- 02 - Спецификация_Сопло газовое.pdf
- 02 - Спецификация_Сопло газовое.spw
- 02,001 - Сопло газовое.cdw
- 02,001 - Сопло газовое.m3d
- 02,001 - Сопло газовое.pdf
- 02,002 - Корпус газового сопла.cdw
- 02,002 - Корпус газового сопла.m3d
- 02,002 - Корпус газового сопла.pdf
- 02.003 - Шайба сопла.cdw
- 02.003 - Шайба сопла.m3d
- 02.003 - Шайба сопла.pdf
- 02.004 - Заглушка сопла.cdw
- 02.004 - Заглушка сопла.m3d
- 02.004 - Заглушка сопла.pdf
- 02.005 - Шайба заглушки.cdw
- 02.005 - Шайба заглушки.m3d
- 02.005 - Шайба заглушки.pdf
- - 01 - Кондуктор для труб.a3d
  - 03.004 - Б-О корпус сопла.m3d
  - Кондуктор для труб.m3d
- 03 - Испаритель.a3d
- 03 - Испаритель сборка.cdw
- 03 - Испаритель сборка.pdf
- 03 - Испаритель спецификация.pdf
- 03 - Испаритель спецификация.spw
- 03.001 - Трубка к вентелю.cdw
- 03.001 - Трубка к вентелю.m3d
- 03.001 - Трубка к вентелю.pdf
- 03.002 - Трубка к соплу .m3d
- 03.003 - Трубка к соплу с пазом.a3d
- 03.003 - Трупка к соплу с пазом.cdw
- 03.003 - Трупка к соплу с пазом.pdf
- 03.004 - Штуцер соеденительный.cdw
- 03.004 - Штуцер соеденительный.m3d
- 03.004 - Штуцер соеденительный.pdf
- 03.005 - Прокладка соеденительная.cdw
- 03.005 - Прокладка соеденительная.m3d
- 03.005 - Прокладка соеденительная.pdf
- 04 - Насадок-спецификация.pdf
- 04 - Насадок-спецификация.spw
- 04 - Насадок.a3d
- 04 - Насадок сборка.cdw
- 04 - Насадок сборка.pdf
- 04.001 - Трубка.cdw
- 04.001 - Трубка.m3d
- 04.001 - Трубка.pdf
- 04.002 - Шайба заглушки.cdw
- 04.002 - Шайба заглушки.m3d
- 04.002 - Шайба заглушки.pdf
- 04.003 - Заглушка сопла.cdw
- 04.003 - Заглушка сопла.m3d
- 04.003 - Заглушка сопла.pdf
- 05,001 - Корытце.cdw
- 05,001 - Корытце.m3d
- 05,001 - Корытце.pdf
- 06.001 - Пластина испарителя.cdw
- 06.001 - Пластина испарителя.m3d
- 06.001 - Пластина испарителя.pdf
- 07 - Напрвляющая пламени-спецификация.pdf
- 07 - Напрвляющая пламени-спецификация.spw
- 07 - Напрвляющая пламени.a3d
- 07 - Напрвляющая пламени.cdw
- 07 - Напрвляющая пламени.pdf
- 07.001 - Напрвляющая пламени.cdw
- 07.001 - Напрвляющая пламени.m3d
- 07.001 - Напрвляющая пламени.pdf
- 07.002 - Основание направляющей пламени.cdw
- 07.002 - Основание направляющей пламени.m3d
- 07.002 - Основание направляющей пламени.pdf
- 08 - Вентиль.a3d
- 08 - Вентиль.cdw
- 08 - Вентиль.pdf
- 08 - Спецификация Вентиль.pdf
- 08 - Спецификация Вентиль.spw
- 08.001 - Игла вентиля.cdw
- 08.001 - Игла вентиля.m3d
- 08.001 - Игла вентиля.pdf
- 08.002 - Корпус вентиля.cdw
- 08.002 - Корпус вентиля.m3d
- 08.002 - Корпус вентиля.pdf
- 08.003 - Штуцер.cdw
- 08.003 - Штуцер.m3d
- 08.003 - Штуцер.pdf
- 08.004 - Прокладка, медь мягкая.cdw
- 08.004 - Прокладка, медь мягкая.m3d
- 08.004 - Прокладка, медь мягкая.pdf
- 08.005 - Шайба опорная.cdw
- 08.005 - Шайба опорная.m3d
- 08.005 - Шайба опорная.pdf
- 08.006 - Втулка нажимная вентиля.cdw
- 08.006 - Втулка нажимная вентиля.m3d
- 08.006 - Втулка нажимная вентиля.pdf
- 08.007 - Штуцер корпуса.cdw
- 08.007 - Штуцер корпуса .m3d
- 08.007 - Штуцер корпуса.pdf
- 08.008 - Заглушка.cdw
- 08.008 - Заглушка.m3d
- 08.008 - Заглушка.pdf
- 08.009 - Прокладка заглушки.cdw
- 08.009 - Прокладка заглушки.m3d
- 08.009 - Прокладка заглушки.pdf
- 08.010 - Гайка накидная вентиля.cdw
- 08.010 - Гайка накидная вентиля.m3d
- 08.010 - Гайка накидная вентиля.pdf
- 08.011 - Маховик.cdw
- 08.011 - Маховик.m3d
- 08.011 - Маховик.pdf
- 08.012 - Шайба.cdw
- 08.012 - Шайба.m3d
- 08.012 - Шайба.pdf
- 08.013 - Гайка соеденительная.cdw
- 08.013 - Гайка соеденительная.m3d
- 08.013 - Гайка соеденительная.pdf
ФК-01 - Сборка.a3d
ФК-01 - Сборка.cdw
ФК-01 - Сборка.pdf
ФК-01 - Сборка спецификация.pdf
ФК-01 - Сборка спецификация.spw
