Котел ДЕ-25-14 ГМ

Национальная академия природоохранного и курортного строительства
Кафедра теплогазоснабжения и вентиляции
Курсовой проект по дисциплине "Теплогенерирующие установки"
на тему: "Тепловой расчет котельного агрегата"
Симферополь 2013

Тип котельного агрегата – ДЕ-10-14-225ГМ
(паропроизводительность 10т/ч ; давление Р=1,4 МПа ; газо-мазутный.);
Продувка –3 % ;
Температура питательной воды tп=1000С ;
Температура уходящих газов tух=1400С ;
Вид топлива – Газ Серпухов-Ленинград.
Состав рабочей массы топлива, в %:
Низшая теплота сгорания МДж/ кг

Газомазутные котлы ДЕ предназначены для выработки насыщенного или слабо перегретого пара с абсолютным давлением 14 кгс/см, паропроизводительностью 10 т/ч и сжигания газообразного и жидкого топлива.

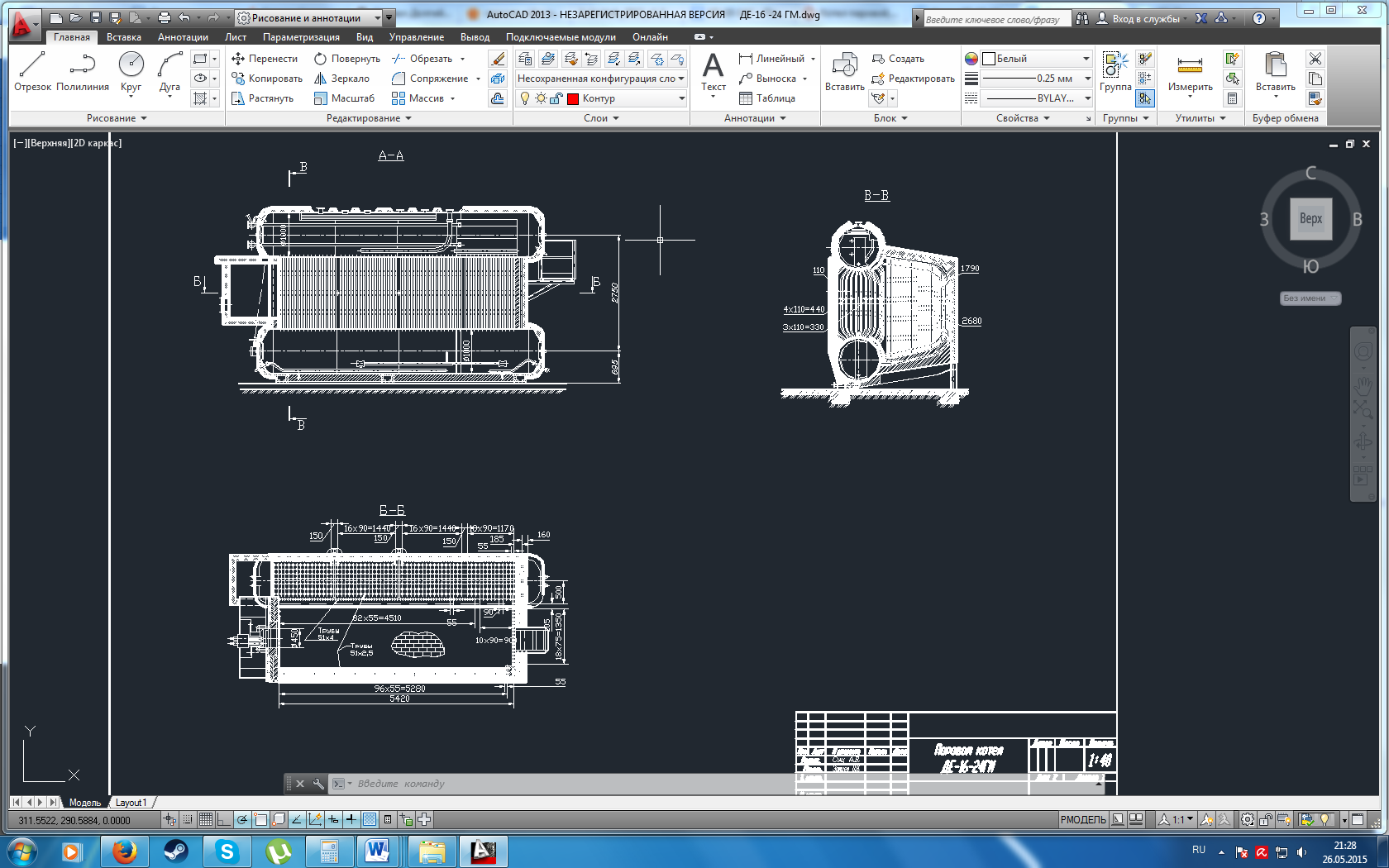

Теплогенераторы состоят из 2 барабанов одина¬ковой длины( верхнего и нижнего), которые соединены между собой коридор не¬расположенными вертикальными изогнутыми трубами и образуют соответ¬ственно первый и второй газоходы конвективной поверхности нагрева. Продольный шаг кипятильных труб вдоль барабана 90 мм, а поперечный -110 мм. Трубы перегородки и правого бокового экрана, обоазующего также под и потолком топочной камеры, вводятся непосредственно в верхний и нижний барабаны. Концы труб заднего экрана привариваются к верхнему и нижнему коллекторам Ø159*6 мм.
