Котел-парообразователь на твердом топливе КТ-500

0
29
1756
4
1
300

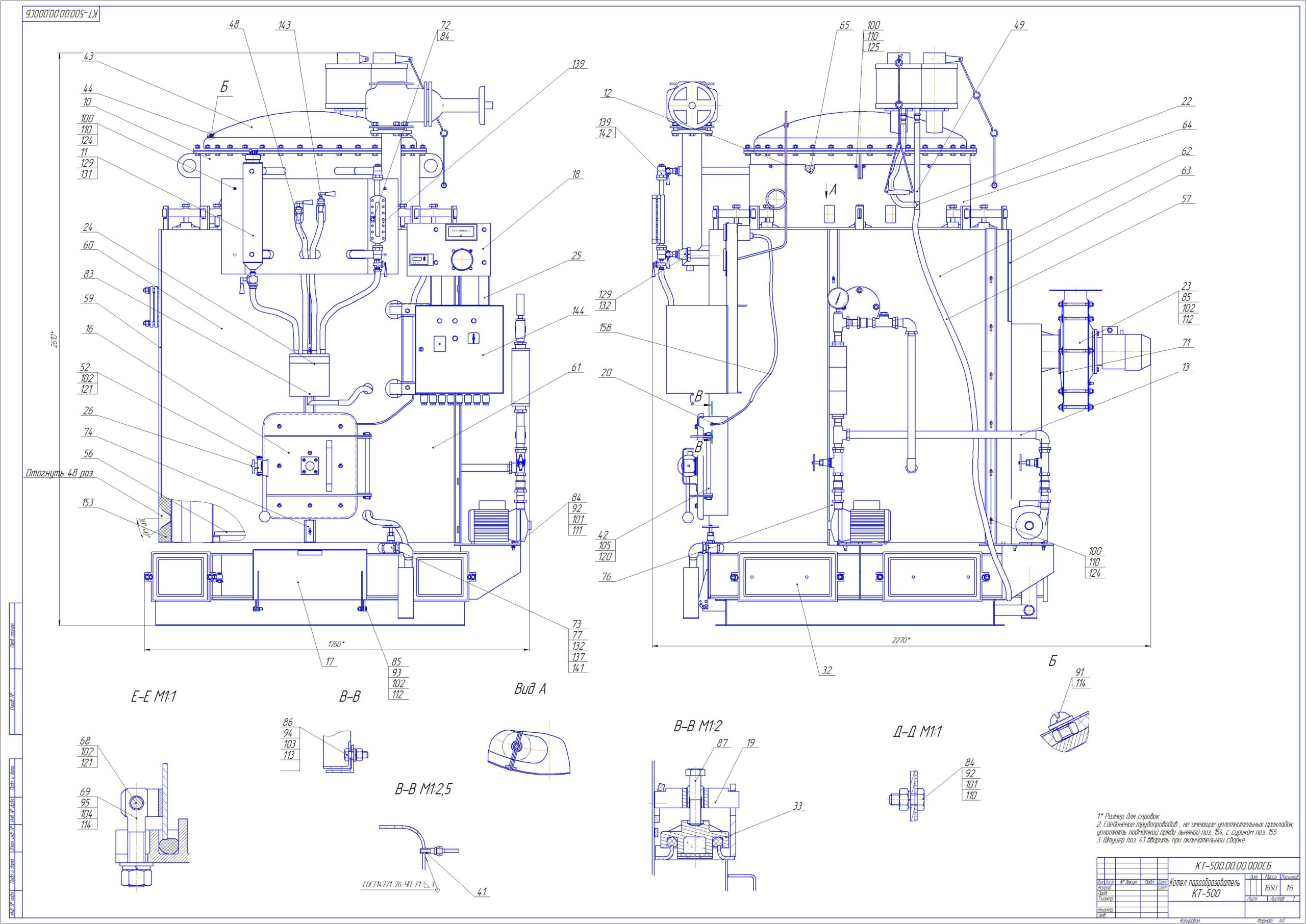

Чертеж Котел-парообразователь на твердом топливе КТ-500

Котел-парогенератор натвердом топливе КТ-500.
Технические характеристики:
Тепловая мощность топки (брутто) - кВт до 430
Полезная мощность котла (нетто) - кВт до 350
Применяемое топливо - разносортный уголь, дрова, торфобрикеты, пеллета
Расчетная теплота сгорания (максимальная) - 20,85МДЖ/кг, 5000кКал/кг
Рекомендуемая зольность не более 30 % -
Паропроизводительность по нормальному пару при расходе топлива 80-85 кг./час с теплотой сгорания кКал/кг.:
5000 (уголь энергетический) - - 500
Для получения 350-400 кг. пара необходимо увеличить использование топлива
калорийностью 3000 кКал/кн до 105-110 кг./час.
Рабочее давление пара:
- допустимое - 0,075
- рабочее (мПа) (кгс/см3) - 0,03-0,07
Температура пара не менее К/С° - 393 / 120
Температура уходящих газов не более К/С° - 513 / 240
Условная площадь поверхности нагрева м2 - 13,5
КПД не менее % - 78
Установленная мощности – кВт: эл. двигателя дымососа; эл. двигателя насоса; приборов - 1,1; 0,7; 0,3
Объем котла (м3): водяной; паровой - 0,8; 0,35
Расчетный период работы - 8 лет
Габариты (мм): длина; ширина; высота (без дымовой трубы) - 2770; 1760; 2610
Масса (кг) - 1650
Минимальный диаметр дымовой трубы (мм) - 300

Котел парогенератор
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Alex05rus
Дата
12.12.2017
Язык
Русский
Состав
Полный комплект чертежей (сборочные чертежи, деталировки, спецификации и т.д.)
Софт
КОМПАС-3D 13 sp1 Как открыть?
Отзывы
Отзывов пока нет
Задать вопрос
Содержимое архива
  • КТ-500.09.00.000 щиток приборов
    • КТ-500.09.00.000 щиток приборов СБ.cdw
    • КТ-500.09.00.000 щиток приборов сп.spw
    • КТ-500.09.00.000 щиток приборов.cdw
  • КТ-500.27.00.000 Крышка
    • КТ-500.27.00.004 глушка.cdw
    • КТ-500.27.00.000 сб крышка.cdw
    • КТ-500.27.00.003 кольцо.cdw
    • Спецификация.spw
    • КТ-500.27.00.001 КРЫШКА.cdw
    • КТ-500.27.00.002 кольцо.cdw
  • КТ-500.08.00.000СБ Трубопровод
    • КТ-500.03.00.002 нипель.cdw
    • КТ-500.03.00.000СБ трубопровод..spw
    • КТ-500.03.00.001 Гайка накидная.cdw
    • КТ-1000.03.00.000СБ трубопровод.cdw
  • КТ-500.15.00.000 слив
    • КТ-500.15.00.005 полоса.cdw
    • КТ-500.15.00.006 патрубок.cdw
    • КТ-500.15.00.002 профиль.cdw
    • КТ-500.15.00.000 СБ слив.cdw
    • КТ-500.15.00.00о слив.spw
    • КТ-500.15.00.001 патрубок .cdw
    • КТ-500.15.00.005 патрубок.cdw
  • КТ-500.14.00.000СБ Дымосос
    • КТ-500.14.02.000 Боковина
      • КТ-500.14.02.001 боковина.cdw
      • КТ-500.14.02.000СБ боковина.cdw
      • КТ-500.14.02.000 боковина.cdw.spw
    • КТ-500.14.05.000 Боковина
      • КТ-500.14.05.000СБ боковина.spw
      • КТ-500.14.05.000СБ боковина.cdw
      • КТ-500.14.05.002 ребро.cdw
      • КТ-500.14.05.003 фланец.cdw
      • КТ-500.14.05.001 боковина.cdw
    • КТ-500.14.03.000 Колесо рабочее
      • КТ-500.14.03.003СБ ступица.cdw
      • КТ-500.14.03.002 лопатка.cdw
      • КТ-500.14.03.000СБ колесо рабочее.cdw
      • КТ-500.14.03.000 колесо рабочее.spw
      • КТ-500.14.03.003СБ ступица
        • КТ-500.14.03.003СБ ступица.cdw
        • КТ-500.14.03.003-02 фланец.cdw
        • КТ-500.14.03.003 СБ ступица.spw
        • КТ-500.14.03.003-01 ступица.cdw
      • КТ-500.14.03.001 диск.cdw
    • КТ-500.14.07.000 диск
      • КТ-500.14.07.002 втулка.cdw
      • КТ-500.14.07.000СБ диск.cdw
      • КТ-500.14.07.000 диск.spw
      • КТ-500.14.07.001 диск.cdw
    • КТ-500.14.00.000СБ дымосос.spw
    • КТ-500.14.01.000 Кронштейн
      • КТ-500.14.01.000СБ кронштейн.cdw
      • КТ-500.14.01.002 кронштейн.cdw
      • КТ-500.14.01.001фланец.cdw
      • КТ-500.14.01.000СБ кронштейн.spw
    • КТ-500.14.00.001 гайка.cdw
    • КТ-500.14.00.000 СБ Дымосос.cdw
    • КТ-500.14.06.000 диск
      • КТ-500.14.06.001 диск.cdw
      • КТ-500.14.06.000 диск.spw
      • КТ-500.14.06.000СБ диск.cdw
      • КТ-500.14.06.002 втулка.cdw
    • КТ-500.14.04.000 Обечайка
      • КТ-500.14.04.003 пластина.cdw
      • КТ-500.14.04.002 фланец.cdw
      • КТ-500.14.04.001 Обечайка.cdw
      • КТ-500.14.04.000 Обечайка.spw
      • КТ-500.14.04.000 СБ Обечайка.cdw
    • КТ-500.14.00.002 Двигатеь.cdw
    • КТ-500.14.00.003 прокладка.cdw
    • КТ-500.14.00.004 прокладка.cdw
  • КТ-500.01.00.000 Корпус
    • КПа-0,9.20.00.002 заглушка.cdw
    • КТ-500.01.00.000 корпус.spw
    • КТ-500.01.00.003 Сепаратор.cdw
    • КТ-500.01.00.001 прокладка.cdw
    • КТ-500.01.01.000 Барабан
      • КТ-500А.01.01.003 патрубок.cdw
      • Кт-500.01.01.030 Серьга.cdw
      • КТ-500.01.01.004 кронштейн.cdw
      • КПа-0,9.01.00.024 прокладка смотрового лючка.cdw
      • КТ-500.01.01.017 пластина.cdw
      • Кт-500.01.01.022 Патрубок.cdw
      • КТ-500.01.01.015 Решетка трубная.cdw
      • КТ-500А.01.01.017 уголок.cdw
      • КТ-500.01.01.200 патрубок
        • КТ-500.01.01.200 патрубок.cdw
        • КТ-500.01.01.200 патрубок.spw
        • КТ-500.01.01.201 бонка.cdw
        • Thumbs.db
      • КТ-500.01.01.300 паропровод
        • КТ-500А.01.01.302 труба.cdw
        • Thumbs.db
        • КПа-0,9.01.03.003 фланец.cdw
        • КПа-09.02.01.004 бобышка.cdw
        • Спецификация.spw
        • КТ-500А.01.01.301 труба.cdw
        • КТ-500А.01.01.300СБ паропровод.cdw
      • КТ-500А.01.01.024 Экран.cdw
      • КТ-500.01.01.050СБ труба жаровая
        • КТ-500.01.01.050 сб труба жаровая.cdw
        • Кт-500.01.01.051 Труба жаровая.cdw
        • труба жаровая.spw
        • Thumbs.db
        • КТ-500.01.01.052 наставка жаровой.cdw
      • КТ-500.01.01.500 Паропровод
        • КТ-500.01.01.301 Труба.cdw
        • Thumbs.db
        • КТ-500А.01.01.500 СБ Паропровод .cdw
        • Спецификация.spw
        • КТ-500.01.01.502 Труба.cdw
      • КТ-500.01.01.700СБ Кронштейн
        • Thumbs.db
        • КТ-500.01.01.700 СБ Кронштейн.cdw
        • Спецификация.spw
        • КТ-500.01.01.701 Ребро.cdw
        • КТ-500.01.01.702 Кронштейн.cdw
      • КТ-500.01.01.400 паропровод
        • КТ-500А.01.01.401 труба.cdw
        • Thumbs.db
        • КТ-500А.01.01.400СБ паропровод.cdw
        • Спецификация.spw
        • КТ-500А.01.01.402 труба.cdw
      • Кт-500.01.01.023 Вставка.cdw
      • Кт-500.01.01.001 Фланец.cdw
      • Кт-500.01.01.021 Рещетка трубная.cdw
      • Кт-500.01.01.025 пластина.cdw
      • КТ-500А.01.01.001 кронштейн.cdw
      • Thumbs.db
      • КПа-0,9.01.00.023 фланец смотрового лючка.cdw
      • КТ-500А.01.01.025 Кронштейн.cdw
      • КТ-500А.01.01.005 обечайка.cdw
      • Кт-500.01.01.029 Кронштейн.cdw
      • Кт-500.01.01.003А Конус жаровой (днище).cdw
      • КТ-500.01.01.100СБ патрубок
        • КТ-500.01.01.101 Завес.cdw
        • КТ-500.01.01.100СБ.cdw патрубок.cdw
        • КТ-500.01.01.105 ухо.cdw
        • Thumbs.db
        • КТ-500.01.01.102 Обечайка.cdw
        • Спецификация.spw
      • КТ-500А.01.01.19 угоок.cdw
      • КТ-500.01.01.600 рама железная
        • КТ-500.01.01.01.620 Труба
          • КТ-500.01.01.01.603-01.трубка.cdw
          • КТ-500.01.01.01.603-02 труба.cdw
          • Спецификация.spw
        • КТ-500.01.01.600 СБрама.cdw
        • КТ-500.01.01.600 рама.spw
        • КТ-500.01.01.607 Упор.cdw
        • КТ-500.01.01.605 труба.cdw
        • Thumbs.db
        • КТ-500.01.01.602 швеллер.cdw
        • КТ-500.01.01.601 швеллер.cdw
        • КТ-500.01.01.640 Труба
          • КТ-500.01.01.604-01 патрубок.cdw
          • КТ-500.01.01.604СБ патрубок.cdw
          • Спецификация.spw
          • КТ-500.01.01.604-02 труба.cdw
        • КТ-500.01.01.606 труба.cdw
      • КТ-500.01.01.800 патрубок
        • Thumbs.db
        • КТ-500.01.01.800СБ.cdw
        • Спецификация.spw
      • КТ-500.01.01.016 Пластина.cdw
      • КТ-500А.01.01.022 обечайка.cdw
      • КТ-500А.01.01.020 бонка .cdw
      • КТ-500А.01.01.021 Кронштейн.cdw
      • Кт-500.01.01.024 Вставка.cdw
      • Кт-500.01.01.036 полоса.cdw
      • КТ-500.01.01.000 Барабан.cdw
      • КТ-500.01.01.045 обод.cdw
      • КТ-500.01.01.013А Кольцо.cdw
      • КТ-500А.01.01.008 пароперегреватель.cdw
      • Кт-500.01.01.038 Кронштейн.cdw
      • КТ-500.01.01.900 СБКорпус СБ
        • КТ-500.01.01.906 ТРУБА.cdw
        • КТ-500.01.01.950 СБ Короб
          • КТ-500.01.01.904 Короб.cdw
          • КТ-500.01.01.904 короб.spw
          • Thumbs.db
          • КТ-500.01.01.950 СБ Короб.cdw
          • КТ-500.01.01.904-02 Пластитна.cdw
        • КТ-500.01.01.901 корпус.spw
        • Thumbs.db
        • КТ-500.01.01.900 СБ Корпус.cdw
        • КТ-500.01.01.901 Фланец.cdw
        • КТ-500.01.01.905.cdw
      • КТ-1000.01.01.119 бонка.cdw
      • КТ-500А.01.01.010 Обод.cdw
      • КТ-500А.01.01.18 Уголок.cdw
    • Кт-500.01.01.001 Фланец.cdw
    • КТ-500.01.03.000 Пробка контрольная
      • КТ-500.01.03.001.Корпус..cdw
      • Thumbs.db
      • КТ-500.01.03.000 СБ.Пробка контрольная..cdw
      • Спецификация.spw
    • КТ-500.01.00.005 Кнопка.cdw
    • КТ-500.01.00.000СБ Корпус.cdw
    • КТ-500.01.02.000 Крышка
      • КТ-500.01.02.000СБ крышка.cdw
      • КТ-500.01.02.005 крышка.cdw
      • Thumbs.db
      • КТ-500.01.02.002 штуцер.cdw
      • КТ-500.01.02.001 фланец.cdw
      • КТ-500.01.02.003 кронштейн.cdw
      • КТ-500.01.02.000 крышка.spw
    • КТ-500.01.00.004 прокладка прокладка.cdw
  • КТ-500.05.00.000 дверца зольника
    • КТ-500.05.00.003Планка.cdw
    • КТ-500.05.00.002 Дверца.cdw
    • Thumbs.db
    • КТ-500.05.00.001 ручка.cdw
    • Дверца зольника.spw
    • КТ-500.05.00.000 сбДверца зольника.cdw
  • КТ-500.07.00.000 ЛЮК
    • КТ-500.07.00.001 Прокладка.cdw
    • КТ-500.07.00.000 Дверца
      • КТ-500.07.01.003 Ручка.cdw
      • КТ-500.07.01.001 Дверца.cdw
      • КТ-500.07.01.000СБ Дверца СБ.cdw
      • КТ-500.07.01.000 Дверца.spw
      • КТ-500.07.01.002 Навес.cdw
      • КТ-500.07.01.004 уголок.cdw
    • КТ-500.07.00.000СБ ЛЮК.cdw
    • КТ-500.08.00.000 СБ Экран
      • КТ-500.08.00.001 штырь.cdw
      • Thumbs.db
      • Спецификация.spw
      • КТ-500.08.00.002 ручка.cdw
      • КТ-500.08.00.000СБ экран.cdw
    • КТ-500.07.00.004 Прокладка 2.cdw
    • КТ-500.07.00.000 КОРОБ
      • КТ-500.07.02.000СБ короб .spw
      • КТ-500.07.02.001 Короб.cdw
      • КТ-500.07.02.003 Экран.cdw
      • КТ-500.07.02.000СБ короб .cdw
      • КТ-500.07.02.002 Шпилька.cdw
    • КТ-500.07.00.003 Крышка.cdw
    • КТ-500.07.00.000 люк.spw
  • КТ-500.29.00.000 Крышка
    • КТ-500.29.00.001 чаша.cdw
    • КТ-500.29.00.000 Крышка сб.cdw
    • Спецификация.spw
    • КТ-500.29.00.003 полоса.cdw
    • КТ-500.29.00.002 кронштейн.cdw
  • КТ-500.28.00.000 Крышка
    • КТ-500.28.00.003 экран.cdw
    • КТ-500.28.00.004 изоляция.cdw
    • КТ-500.28.00.000 крышка.spw
    • КТ-500.28.00.000 СБ крышка..cdw
    • КТ-500.28.00.001А крышка.cdw
  • КТ-500.10.00.000СБ Упор
    • КТ-500.10.00.000 упор.cdw
    • КТ-500.10.00.002 втулка.cdw
    • КТ-500.10.00.001 пластина.cdw
    • КТ-500.10.00.000 упор.spw
  • КТ-500.19.00.000 Подвеска
    • КТ-500.05.00.000 подвеска.spw
    • КТ-500.05.00.000СБ.cdw
    • КТ-500.05.00.003 уголок.cdw
    • КТ-500.05.00.002 уголок.cdw
    • КТ-500.05.00.001 уголок.cdw
  • КТ-500.13.00.000 Троиник
    • КТ-500.13.00.001 патрубок.cdw
    • КТ-500.13.00.000СБ троиник.cdw
    • КТ-500.13.00.000 Троиник.spw
    • КТ-500.13.00.002 патрубок.cdw
  • КТ 500.04.00.000 СБ водоподготовка
    • для цеха.cdw
    • КТ-Ф-300.04.00.001 штуцер концевой.cdw
    • КТ-500.04.00.000 блок водоподготовки.cdw.spw
    • КТ-500.04.00.007 СГОН.cdw
    • Чертеж.cdw
    • КТ-500.04.00.002 СГОН.cdw
    • КТ-500.04.00.006 СГОН.cdw
    • КТ-500.04.00.004 СГОН.cdw
    • КТ-500.04.00.003 СГОН.cdw
    • КТ-500.04.00.001 СГОН.cdw
  • КТ-500.20.00.000 ФИКСАТОР
    • КТ-500.20.00.001 планка.cdw
    • КТ-500.20.00.007 Ручка.cdw
    • КТ-500.20.00.002 вал.cdw
    • КТ-500.20.00.000СБ фиксатор .cdw
    • Thumbs.db
    • КТ-500.20.00.004 Эксцентрик.cdw
    • КТ-500.20.00.005 втулка.cdw
    • КТ-500.20.00.006 Стержень.cdw
    • КТ-500.20.00.000 фиксатор.spw
    • КТ-500.20.00.003 ролик.cdw
  • КТ-500.26.00.000 Крышка
    • КТ-500.26.00.001 крышка.cdw
    • КТ-500.27.00.000 крышка.spw
    • КТ-500.27.00.000СБ Крышка.cdw
    • КТ-500.27.00.002 ограждение.cdw
    • КТ-500.27.00.003 изоляция.cdw
  • КТ-500.03.00.000СБ Трубопровод
    • КТ-500.03.00.002 нипель.cdw
    • КТ-500.03.00.000СБ трубопровод..spw
    • КТ-500.03.00.001 Гайка накидная.cdw
    • КТ-500.03.00.000СБ трубопровод.cdw
  • КТ-500.02.00.000 датчик уровней
    • КТ-500.02.02.000 колодка
      • КТ-500.02.02.003 шайба специальная.cdw
      • КВП-330.02.112Асб электрод 900
        • КП-900.02.00.002А электрод
          • КВП-30.02.00.112А бонка.cdw
          • КП-900.02.00.002А электрод.cdw
          • КП-900.02.00.001АСБ электрод.spw
          • КП-900.02.00.002АСБ электрод.cdw
        • КП-900.02.00.003А электрод
          • КП-900.02.00.003АСБ электрод.spw
          • КВП-30.02.00.112А бонка.cdw
          • КП-900.02.00.003АСБ электрод.cdw
          • КП-900.02.00.003А электрод.cdw
        • КП-900.02.00.001А электрод
          • КП-500.02.00.001АСБ электрод.cdw
          • КВП-30.02.00.112А бонка.cdw
          • КП-900.02.00.001АСБ электрод.spw
          • КП-900.02.00.001А электрод.cdw
      • КТ-500.02.02.001 электрод
        • КП-500.02.00.002А электрод
          • КП-500.02.00.002А электрод.cdw
          • КП-500.02.00.002АСБ электрод.spw
          • КП-500.02.00.001А-02 бонка.cdw
          • КП-500.02.00.002АСБ электрод.cdw
        • КП-500.02.00.003А электрод
          • КП-500.02.00.001АСБ электрод.spw
          • КП-500.02.00.001АСБ электрод.cdw
          • КП-500.02.00.001А-02 бонка.cdw
          • КП-500.02.00.003А электрод.cdw
        • КП-500.02.00.001А электрод
          • КП-500.02.00.001АСБ электрод.spw
          • КП-500.02.00.001АСБ электрод.cdw
          • КП-500.02.00.001А электрод.cdw
          • КП-500.02.00.001А-02 бонка.cdw
      • КТ-500.02.02.002 Прокладка.cdw
      • КТ-500.02.02.001 изолятор.cdw
      • КТ-500.02.02.000 СБ колодка.cdw
      • КВП-30.02.110АСБ колодка.spw
    • КТ-500.02.01.000.spw
    • КТ-500.02.01.000 Корпус
      • КВП-30.02.202 штуцер.cdw
      • КВП-30.02.003 Бобышка.cdw
      • КТ-500.02.01.000 корпус.spw
      • КТ-500.02.01.001 труба.cdw
      • КТ-500.02.01.002 патрубок.cdw
      • КВП-30.02.002 Конус.cdw
      • КТ-500.02.01.000 СБ Корпус.cdw
      • КВП-30.02.001А фланец
        • КВП-30.02.001А-02 шайба.cdw
        • КВП-30.02.001.А Фланец.spw
        • КВП-30.02.001АСБ Фланец.cdw
        • КВП-30.02.001А-01 наставка.cdw
    • КТ-500.02.00.004 прокладка.cdw
    • КТ-500.02.01.000СБ Датчик уровней.cdw
    • КТ-500.02.00.003 гайка накидная.cdw
    • КТ-500.02.00.001 прокладка.cdw
    • КТ-500.02.00.002 пробка.cdw
  • 15424.frw
  • КТ-500.00.00.000 Котел КТ 500.jpg
  • КТ-500.00.00.23 обшива.cdw
  • КТ-500.00.00.020 обшива.cdw
  • КТ-500.00.00.024 обшивка.cdw
  • КТ-500.00.00.012 ось.cdw
  • КТ-500.00.00.000 Кт 500 СБ .spw
  • КТ-500.00.00.035 планка прижмная.cdw
  • КТ-500.00.00.030 обшивка.cdw
  • КТ-500.01.02.002 штуцер.cdw
  • КТ-500.00.00.003 Ось.cdw
  • КТ-500.00.00.27 ограждение.cdw
  • КТ-500.00.00.000 Котел КТ 500.cdw
  • КТ-500.00.00.21 обшива.cdw
  • КТ-500.00.00.036 планка прижмная.cdw
  • КТ-500.00.00.026 патрубок.cdw
  • КТ-500.00.00.029 откидной болт.cdw
  • КТ-500.00.00.016.Колосник.cdw
  • КТ-500.00.00.034 планка прижмная.cdw
  • КТ-500.00.00.032 сгон.cdw
  • КТ-500.00.00.019 обшива.cdw
  • КТ-500.00.00.028 Палец.cdw
  • КТ-500.00.00.022 обшива.cdw
  • КТ-1000.00.00.033 указатель.cdw
  • КТ-500.00.00.031 прокладка дымосос.cdw
  • КТ-500.00.00.037 сгон один конец.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Еще чертежи и проекты по этой теме:
300
Чертеж Котел-парообразователь на твердом топливе КТ-1000
Котел-парообразователь на твердом топливе КТ-1000
300
Чертеж Котел-парообразователь на твердом топливе КТ-750
Котел-парообразователь на твердом топливе КТ-750
20
Чертеж Котел на твердом топливе
Котел на твердом топливе
50
3D модель Котел водогрейный на твердом топливе 90кВт
Котел водогрейный на твердом топливе 90кВт
100
3D модель Котел на твердом топливе 40 кВт
Котел на твердом топливе 40 кВт
100
3D модель Котел на твердом топливе для частных домов
Котел на твердом топливе для частных домов
Задания с фриланса
Все задания
Услуги
Все услуги
Отзывов пока нет
Чтобы задать вопрос, необходимо войти
Войти с помощью:
Ссылка на логин через google Ссылка на логин через vk Ссылка на логин через yandex
