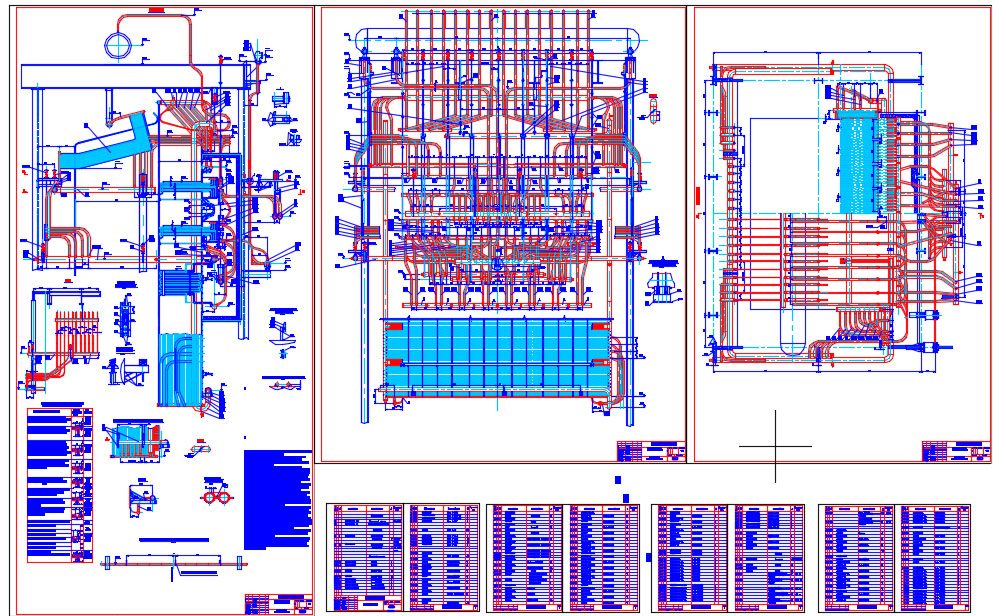

Котел паровой Е-420-140 HГМ (БКЗ-420-140 HГМ). Пароперегреватель.

Котел паровой Е-420-140 HГМ (БКЗ-420-140 HГМ) однобарабанный, верти-кально-водотрубный, с естественной циркуляцией, предназначен для сжигания газа и мазута под наддувом или с уравновешенной тягой (небольшим разрежением в топке).
Котел спроектирован для работы со следующими параметрами:
- паропроизводительность - 420 т/ч,
- давление пара в барабане - 159 кгс/см2,
- давление пара на выходе - 140 кгс/см2,
- температура пара за котлом - до 555 °С,
- температура питательной воды - 230 °С,
- величина наддува в топочной камере составляет - 300 кгс/м2
Допускается максимально длительная паропроизводительность 450 т/ч, без уве-личения давления в барабане котла.
Топка открытого типа имеет обычную призматическую форму с размерами в плане 5930х13180 мм. Объем топки 1427 м3. Стены топки экранированы газоплотны-ми мембранными панелями, выполнеными из труб 60 х 6 мм, сталь 20 и 15ХМ с ша-гом 80 мм с вваркой полосы между ними. В районе горелок экраны выполнены из труб - сталь 15ХМ. Циркуляционная схема котла предусматривает глубокое сек-ционирование экранов, что повышает надежность циркуляции котла.
Барабан котла с внутренним диаметром 1600 мм., длиной цилиндрической ча-сти 18000 мм., и толщиной стенки 112 мм., выполнен из стали 16ГHМА (рис. 4). Средний уровень воды в барабане расположен на 200 мм. ниже геометрической оси барабана. Высший и низший рабочие уровни расположены соответственно на 50 мм. выше и ниже среднего уровня, в этих пределах гарантируется нормальная работа котла без ухудшения качества пара и по условиям надежности циркуляции. Для кон-троля за уровнем воды в барабане, помимо трех дистанционных приборов на щите управления котлом, непосредственно на барабане установлены две водоуказательные колонки прямого действия.
