Котел водогрейный КВМ-1,25 на механической топке ТШПм 1,45

Котел водогрейный КВМ-1,25 на механической топке ТШПм 1,45

813

1 000

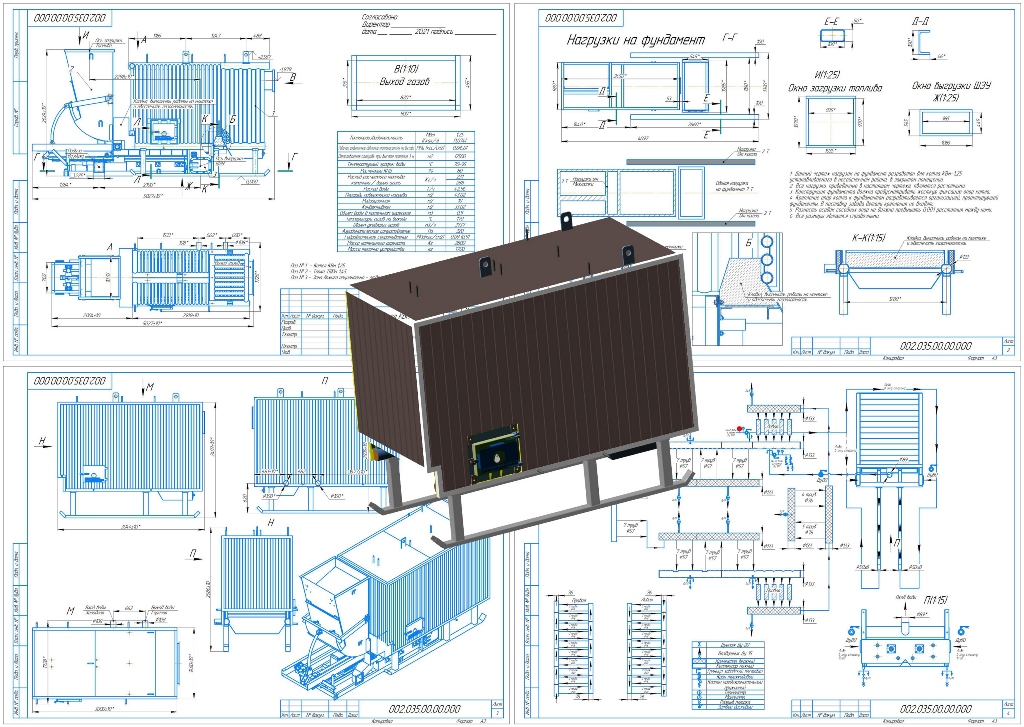

3D модель Котел водогрейный КВМ-1,25 на механической топке ТШПм 1,45

Водогрейный котел КВм-1,25-95ШП производительностью 1,25 МВт предназначен для получения горячей воды номинальной температурой на выходе из котла 95°С рабочим давлением до 0,6 (6,0) МПа (кгс/см²), используемой в системах централизованного теплоснабжения на нужды отопления, горячего водоснабжения. Котел предназначен для работы по одноконтурной или двухконтурной схемам теплоснабжения с принудительной циркуляцией воды. Вид сжигаемого топлива: каменный и бурый уголь, резервное топливо дрова.

Отапливаемая площадь котлом – 12 500 м2 (при высоте потолка помещения - 3 м).

3D Модели водогрейный Котел котел водогрейный

Автор

Луконин Евгений

Дата

19.06.2021

Язык

Русский

Состав

3D Сборка, Модель, Чертежи, Файлы PDF, Ведомость материалов, Чертеж общего вида. Монтажный чертеж, Гидравлическая схема

Софт

КОМПАС-3D V18 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

002.035.00.00.000 - КВм 1,25
- Чертежи
  - 002.035.00.01.000 - Трубная система КВм 1,25 (Документация полностью).pdf
  - Котел КВм 1,25 + Топка ТШПм 1,45.pdf
  - 01 - Трубная система
    - Конвективка
      - 002.035.00.01.142 - Коллектор перебросной.cdw
      - 002.035.00.01.143 - Полоса - Лист S=4.cdw
      - 002.035.00.01.141 - Коллектор основной.cdw
      - 002.035.00.01.140-02 - Конвективка (Перегородка).cdw
      - 002.035.00.01.140-01 - Конвективка (Передняя).cdw
      - 002.035.00.01.140 - Конвективка.cdw
      - 002.035.00.01.140-03 - Конвективка (Задняя).cdw
      - 002.035.00.01.144 - Полоса - Лист S=4.cdw
    - Выход газов
      - 002.035.00.01.502 - Деталь № 2 - Лист S=4.cdw
      - 002.035.00.01.500 - Выход газов.cdw
      - 002.035.00.01.501 - Деталь № 1 Лист S=4.cdw
      - 002.035.00.01.510 - Фланец.cdw
    - Панель левая
      - 002.035.00.01.211 - Труба Ду 100х3,5.cdw
      - 002.035.00.01.220 - Коллектор конвективный левый.cdw
      - 002.035.00.01.200 - Панель левая.cdw
      - 002.035.00.01.210 - Коллектор нижний левый.cdw
    - Лыжа
      - 002.035.00.01.061 - Профиль.cdw
      - 002.035.00.01.062 - Профиль.cdw
      - 002.035.00.01.060 - Лыжа.cdw
    - Камера разворота газов
      - 002.035.00.01.602 - Лист № 2.cdw
      - 002.035.00.01.603 - Лист № 3.cdw
      - 002.035.00.01.600 - Камера разворота газов.cdw
      - 002.035.00.01.601 - Лист № 1.cdw
      - 002.035.00.01.604 - Лист № 4.cdw
    - 002.035.00.01.001 - Перегородка Лист S=4.cdw
    - 002.035.00.01.000 - Трубная система КВм 1,25.cdw
    - 002.035.00.01.050 - Нога.cdw
    - Панель правая
      - 002.035.00.01.101 - Труба Ду 50х3,5 ГОСТ 3262-75.cdw
      - 002.035.00.01.110 - Коллектор нижний правый.cdw
      - 002.035.00.01.100 - Панель правая.cdw
      - 002.035.00.01.103 - Труба профильная 100х100x4 ТУ 36-2287-801.cdw
      - 002.035.00.01.150 - Коллектор средний.cdw
      - 002.035.00.01.130 - Коллектор конвективный правый.cdw
      - 002.035.00.01.102 - Труба Ду 50х3,5 ГОСТ 3262-75.cdw
      - 002.035.00.01.120 - Коллектор верхний.cdw
    - Панель верхняя
      - 002.035.00.01.410 - Коллектор разворотный.cdw
      - 002.035.00.01.400 - Панель верхняя.cdw
      - 002.035.00.01.420 - Коллектор перебросной.cdw
    - Топочная камера
      - 002.035.00.01.310 - Коллектор фронтовой нижний.cdw
      - 002.035.00.01.301 - Труба Ду 50х3,5 ГОСТ 3262-75.cdw
      - 002.035.00.01.300 - Топочная камера.cdw
      - 002.035.00.01.320 - Коллектор фронтовой верхний.cdw
  - Котел КВм 1,25 + Топка ТШПм 1,45.cdw
  - СТП
    - ПКС 007.0002 - Перегородка Ду 65 Лист S=4.pdf
    - ПКС 007.0005 - Глушка проф.трубы 120х120 S=8.pdf
    - ПКС 007.0012 - Воздушник Ду 15 х 2,8.pdf
    - ПКС 007.0001 - Глушка Ду 65 Лист S=8.pdf
    - Ухо
      - ПКС 007.0016 - Ухо строповочное.pdf
    - Дверка
      - ПКС 007.0017 - Дверка СБ.pdf
    - ПКС 007.0031 - Штыри.pdf
    - ПКС 007.0013 - Таблица сварки труб.pdf
    - ПКС 007.0007 - Глушка проф.трубы 100х100 S=8.pdf
    - ПКС 007.0011 - Дренаж Ду 25 х 3,2.pdf
    - ПКС 007.0010 - Перегордка Ду 125 Лист S=4.pdf
    - ПКС 007.0033 - Перегородка проф.трубы 120х120 S=4.pdf
    - ПКС 007.0014 - Перегородка проф.трубы 100х100 S=4.pdf
    - ПКС 007.0008 - Глушка Ду 100 Лист S=8.pdf
    - ПКС 007.0006 - Глушка Ду 125 Лист S=8.pdf
- Модель
  - 04 - Обмуровка
    - Лист S=2.m3d
    - НС-20.m3d
    - Уголок доборный 50х50.m3d
    - Обмуровка.a3d
    - Утеплитель ПТЭ-75.m3d
    - НС-8.m3d
  - 01 - Трубная система
    - Конвективка
      - Полоса - Лист S=4.m3d
      - Труба 48 х 3,5.m3d
      - Коллектор № 1.a3d
      - Конвективка.a3d
      - Труба 76 х 3,5.m3d
      - Коллектор № 2.a3d
      - Глушка Ду 65.m3d
      - Перегородка Ду 65.m3d
    - Выход газов
      - Фланец.a3d
      - Выход газов.a3d
      - Деталь № 2 - Лист S=4.m3d
      - Деталь № 1 - Лист S=4.m3d
    - Панель Правая
      - Панель правая.a3d
      - Коллектор средний.a3d
      - Коллектор конвективный.a3d
      - Коллектор нижний правый.a3d
      - Труба 133 х 3,5 .m3d
      - Перегородка проф.трубы 120х120 S=4.m3d
      - Перегородка Ду 125.m3d
      - Глушка проф.трубы 120х120 S=8.m3d
      - Труба 57 х 3,5.m3d
      - Глушка Ду 125.m3d
      - Коллектор верхний.a3d
      - Дренаж.m3d
      - Воздушник.m3d
      - Перегородка проф.трубы 100х100 S=4.m3d
      - Глушка проф.трубы 100х100 S=8.m3d
      - Труба профильная 100 х 100.m3d
      - Труба профильная 120 х 120.m3d
    - Панель Левая
      - Коллектор конвективный.a3d
      - Труба 133 х 3,5 .m3d
      - Труба 108 х 3,5.m3d
      - Перегородка Ду 125.m3d
      - Панель левая.a3d
      - Труба 57 х 3,5.m3d
      - Глушка Ду 125.m3d
      - Дренаж.m3d
      - Воздушник.m3d
      - Коллектор нижний левый.a3d
    - Перегородка.m3d
    - Камера разворота газов
      - Лист № 3 - Лист S=4.m3d
      - Лист № 4 - Лист S=4.m3d
      - Дверка

        Дверка.a3d

        Шарнир.a3d

        Щеколда.m3d

        Втулка.m3d

        Ось.m3d

        Скоба 2.m3d

        Скоба.m3d

        Деталь № 1 - Лист S=4.m3d
      - Лист № 2 - Лист S=4.m3d
      - Лист № 1 - Лист S=4.m3d
      - Камера разворота газов.a3d
    - Нога
      - Нога.a3d
    - Ухо
      - Лист S=10.m3d
      - Лист накладка.m3d
      - Ухо строповочное.a3d
      - Лист S=16.m3d
    - Дверка
      - картон огнеупорный.m3d
      - Плита фронтовая

        Груша Лист S=4.m3d

        Лист S=10.m3d

        Плита фронтовая.a3d

        Ручка

        Деталь № 1 - Лист S=10.m3d

        Ручка.m3d

        Ручка.a3d

        Отражатель.m3d

        Ухо.m3d
      - Дверка.a3d
      - Лист декаративный.m3d
      - Крючок

        Крючок.m3d

        Гайка М12-6H ГОСТ 15521-70.m3d
      - ПКС 007.0025 - Ось на дверку котловую.m3d
      - Плита задняя

        Лист S=10.m3d

        Деталь № 2 - Лист S=16.m3d

        Плита - Лист S=16.m3d

        Плита задняя.a3d

        Плита - Лист S=10.m3d

        Деталь № 1 - Лист S=16.m3d

        Деталь № 3 - Лист S=16.m3d

        Ухо.m3d
    - Лыжа.a3d
    - Панель верхняя
      - Перегородка Ду 125.m3d
      - Труба 108 х 3.5.m3d
      - Коллектор разворотный.a3d
      - Глушка Ду 125.m3d
      - Панель верхняя.a3d
      - Коллектор перебросной.a3d
      - Воздушник.m3d
      - Труба 76 х 3,5.m3d
      - Перегородка Ду 100.m3d
      - Труба 133 х 4.5.m3d
    - Топочная камера
      - Коллектор фронтовой верхний.a3d
      - Коллектор фронтовой нижний.a3d
      - Труба 108 х 3.5.m3d
      - Труба 57 х 3,5.m3d
      - Глушка Ду 125.m3d
      - Дренаж.m3d
      - Глушка Ду 100.m3d
      - Топочная камера.a3d
      - Воздушник.m3d
      - Перегородка проф.трубы 100х100 S=4.m3d
      - Глушка проф.трубы 100х100 S=8.m3d
      - Труба профильная 100 х 100.m3d
    - Трубная система.a3d
    - Плита асбестовая S=4.m3d
  - Котел водогрейный КВм 1,25.a3d
  - 02 - Газаплотность
    - Деталь № 1 - Лист S=3.m3d
    - Деталь № 7 - Лист S=3.m3d
    - Деталь № 2 - Лист S=3.m3d
    - Деталь № 6 - Лист S=3.m3d
    - Деталь № 3 - Лист S=3.m3d
    - Деталь № 4 - Лист S=3.m3d
    - Газаплотность.a3d
    - Деталь № 5 - Лист S=3.m3d
- Ведомость
  - Ведомость КВм 1,25.xlsx
