Одноствольная утепленная дымовая труба на растяжках

216

150

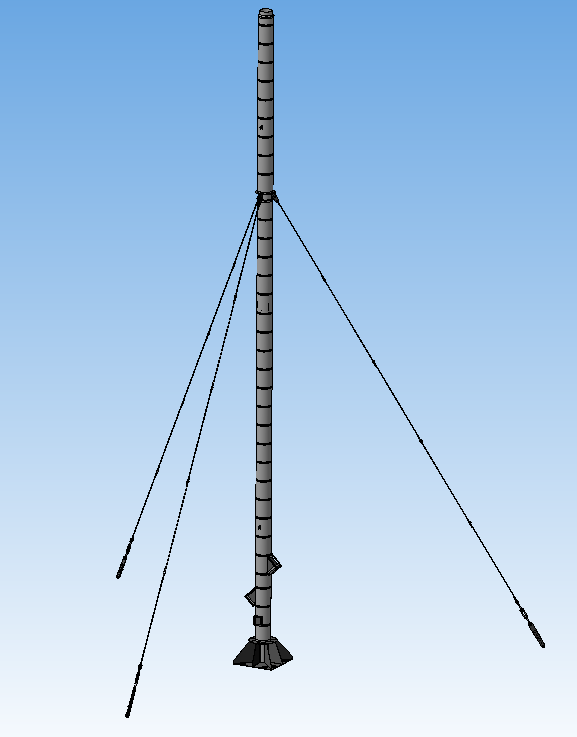

3D модель Одноствольная утепленная дымовая труба на растяжках

Труба дымовая утепленная ду-350 на растяжках для 3 ветрового района, согласно типового проекта ТП 907-2-262.86
Ствол выполнен из трубы 377х6мм, растяжки из круга 18мм, покровный слой теплоизоляции оцинкованная сталь
высота-21метр
утепление-50мм
диаметр - 350мм
2-врезки

3D Модели Дымовая Одноствольная труба

Автор

Вася

Дата

08.07.2020

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D v18 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

ДЫМТРУБА
- сегмент.m3d
- Сборка уголки_Parts
  - Уголок ГОСТ 19771-93_001_050914_215700.m3d
- Талреп1
  - Талреп.a3d
  - Деталь7 - копия.m3d
  - ISO 2341 - B - 20 x 55ISO.m3d
  - Талреп_Сварные швы__.m3d
  - Деталь5_ЗЕРКАЛО__.m3d
  - Деталь777.m3d
  - Шплинт 3.2x25 ГОСТ 397-7999.m3d
  - Деталь555.m3d
  - Деталь6_ЗЕРКАЛО__.m3d
  - Деталь666.m3d
  - Талреп.stp
- фл. см.люк.m3d
- рег.звено_10-500.m3d
- кольцо.m3d
- Сборка ср.секция.a3d
- Сборка уголки.a3d
- Полоса.m3d
- Сборка пятка.a3d
- рег.звено_18-L.m3d
- Втулка резьбовая.m3d
- врезка.a3d
- Фланец.m3d
- бок.стенка врезки.m3d
- Фланец врезки.m3d
- слив_Parts
  - Труба ГОСТ 10704-91_001_110914_220921.m3d
  - Труба ГОСТ 10704-91_001_130914_152802.m3d
- Сборка талреп.a3d
- петля.m3d
- рег.звено_12-500.m3d
- шайба 36.m3d
- Сборка2.a3d
- косынка оп.плиты 1.m3d
- шайба 36-12.m3d
- ухо.m3d
- Сборка.a3d
- шайба 24.m3d
- Сборка оттяжка.a3d
- диафрагма.m3d
- Сборка3.a3d
- ниж.стенка врезки.m3d
- косынка оп.плиты 2.m3d
- крышка. см.люк.m3d
- Талреп2
  - Полоса.m3d
  - Втулка резьбовая.m3d
  - Сборка талреп.a3d
  - Скоба.m3d
  - Винт М33.m3d
  - Палец.m3d
- Сборка основание.a3d
- бок.стенка см.люка.m3d
- обод.m3d
- Сборка верх.секция.a3d
- шайба оп.пл.m3d
- Сборка см.люк.a3d
- кольцо 338-518.m3d
- шайба.m3d
- слив.a3d
- кольцо 338-618.m3d
- труба пятки.m3d
- косынка петл.m3d
- труба ср.секц.m3d
- кольцо утепл.a3d
- труба верх.секции.m3d
- пр. см.люк.m3d
- рег.звено_18-L_.m3d
- Скоба.m3d
- конус.a3d
- диафрагма.a3d
- Винт М33.m3d
- Палец.m3d
- рег.звено_10-150.m3d
- верх.стенка см.люка.m3d
- верх.стенка врезки.m3d
- опорная плита.m3d
- рег.звено_18-3000.m3d
- Сборка уши.a3d
- Сборка стр.петля.a3d
