Поверочно-конструкторский расчет котельного агрегата БКЗ-75-39_ГМА

Иваноский государственный энергетический университет им. Ленина
Кафедра промышленной теплоэнергетики
Курсовой проект по дисциплине "Котельные установки"
На тему "Поверочно-конструкторский расчет котельного агрегата БКЗ-75-39_ГМА"
Иваново 2016

В данном курсовом проекте производится расчет парового котла типа
БКЗ-75-39 ГМА, исходя из следующих данных:
1. Тип котла БКЗ-75-39ГМА
2. Номинальная паропроизводительность ДК=75т/ч
3. Рабочее давление в барабане котла РК= 42кгс/см2
4. Рабочее давление на выходе из пароперегревателя РПЕ= 40 кгс/см2
5. Температура перегретого пара tПЕ= 440 °С
6. Температура питательной воды tПВ= 145°С
7. Температура уходящих газов tУХ= 127 °С
8. Температура горячего воздуха tГВ= 187°С
9. Вид и марка топлива_газ Дашава-Киев (№9) ___

В результате произведенного расчета в конструкцию парового котла внесены сле-дующие изменения:
В водяном экономайзере общее количество труб увеличено до 96 и разделено на 4 пакета: четыре из 24 рядов труб по ходу газов.
Расчётная поверхность пароперегревателя – 506,7 м ;
Число рядов по ходу газов z2 = 20.
Расчётная поверхность экономайзера – 699,05 м ;
число труб в ряду z1 – 12;
число рядов по ходу газов z2 – 96.
Расчётная поверхность ВЗП – 2461 м ;
Число ходов по воздуху n = 2;
Число труб в ряду z1=100;
Число рядов по ходу воздуха z2=39.
Площадь живого сечения для прохода воздуха в ВЗП – 5,7 м ; для прохода газов – 4,19 м .
В расчетно-пояснительной записке содержится:
• листов –79;
• рисунков– 11;
• таблиц –14.

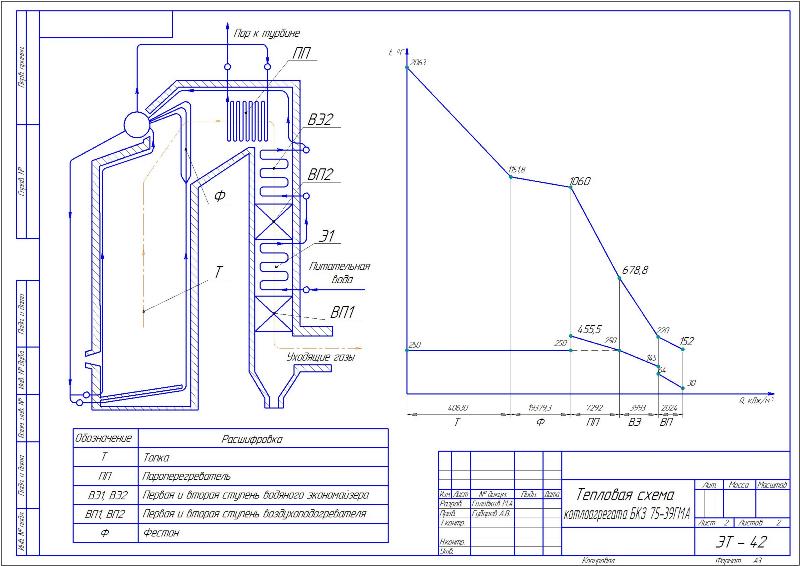

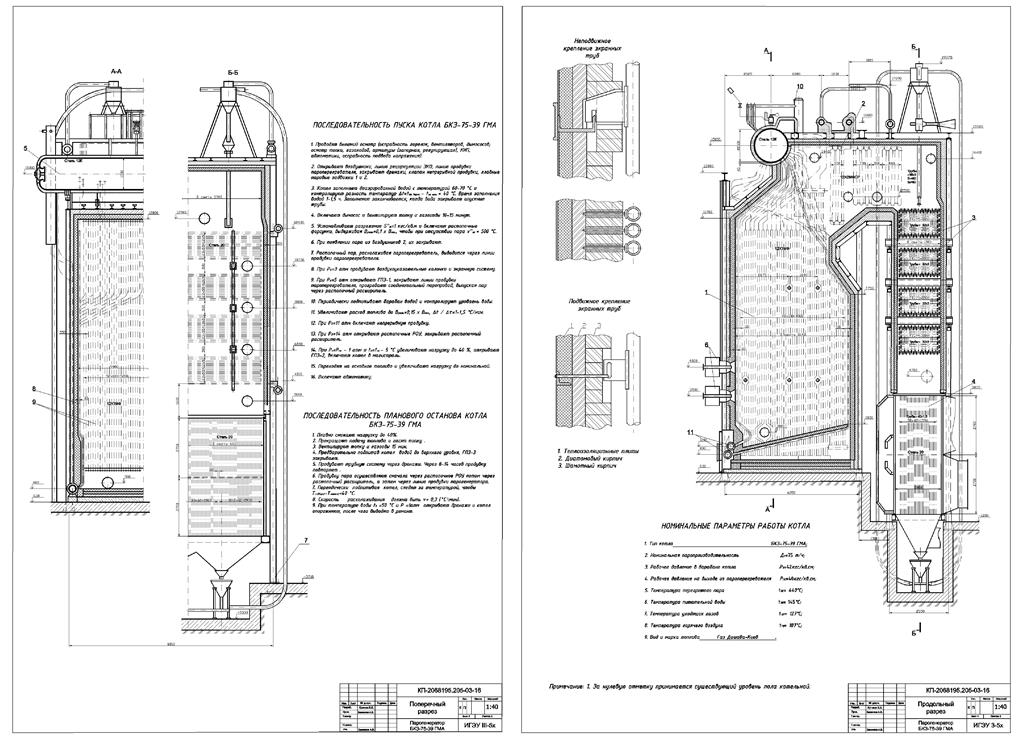

К записке прилагается два чертежа формата А1 с изображениями продольного и по-перечного разрезов котла БКЗ-75-39 ГМА с учетом внесенных изменений.

СОДЕРЖАНИЕ
АННОТАЦИЯ………………………………………………………………………………...4
ВВЕДЕНИЕ…………………………………………………………………………………...5
1 СОСТАВЛЕНИЕ РАСЧЕТНО-ТЕХНОЛОГИЧЕСКОЙ СХЕМЫ ТРАКТОВ ПАРО-ВОГО КОТЛА. ВЫБОР КОЭФФИЦИЕНТОВ ИЗБЫТКА ВОЗДУХА……………………......7
2 ТОПЛИВО И ПРОДУКТЫ ГОРЕНИЯ………………………………………………......9
3 ТЕПЛОВОЙ БАЛАНС ПАРОВОГО КОТЛА. ОПРЕДЕЛЕНИЕ РАСЧЕТНОГО РАС-ХОДА ТОПЛИВА……………………………………………………………………………….....13
4 ВЫБОР СХЕМЫ ТОПЛИВОСЖИГАНИЯ……………………………………...….….16
5 ПОВЕРОЧНЫЙ РАСЧЕТ ТОПКИ……………………………………………………...18
5.1 Определение конструктивных размеров и характеристик топочной камеры.18
5.2 Расчет теплообмена в топке………………………………………………………...21
6 ПОВЕРОЧНЫЙ РАСЧЕТ ФЕСТОНА………………………………………………….28 6.1 Определение конструктивных размеров и характеристик фестона…………..28
6.2 Расчет теплообмена в фестоне……………………………………………………..32
7 ОПРЕДЕЛЕНИЕ ТЕПЛОВОСПРИЯТИЙ ПАРОПЕРЕГРЕВАТЕЛЯ, ЭКОНОМАЙ-ЗЕРА, ВОЗДУХОПОДОГРЕВАТЕЛЯ И СВЕДЕНИЕ ТЕПЛОВОГО БАЛАНСА КОТЛА..38
8 ПОВЕРОЧНО-КОНСТРУКТОРСКИЙ РАСЧЕТ ПАРОПЕРЕГРЕВАТЕЛЯ……….42
9 ПОВЕРОЧНО-КОНСТРУКТОРСКИЙ РАСЧЕТ ХВОСТОВЫХ ПОВЕРХНОСТЕЙ НАГРЕВА ………………………………………………………………………………………..…54
9.1 Задачи расчета………………………………………………………………………...54
9.2Расчет водяного экономайзера……………………………………………………..54
9.3 Расчет воздушного подогревателя………………………………………………...62
ЗАКЛЮЧЕНИЕ………………………………………………………………...…………...72
СПИСОК ЛИТЕРАТУРЫ………………………………………………………………….72
СПЕЦИФИКАЦИЯ………………………………………………………………………...73
