Расчет парового котла Е 500-140

волжски филиал Московского энергетического инстетута
кафедра энергообеспечение предприятий
курсовой проэкт по дисциплине "котельные установки"
на тему "расчет парового котла Е-500-140гм"
волжский 2018

Исходные данные
Тип и параметры котельной установки:
Е – 500-140 ГМ
tп.п. = 560оС
qv = 0,21 МВт/м2
QF = 3,2 МВт/м2
θух = 129 оС
αт = 1,04
tп.в. = 260 оС
р = 18 МПа
D = 138,889 кг/с
Dпр= 1,389 кг/с
Вид топлива - мазут
Процентный состав топлива:
Wр – 3; Ар – 0,05; Sор+к – 0,3; Ср – 84,65; Нр – 11,7; Nр – 0,3; Qрн= 40,27 МДж/кг

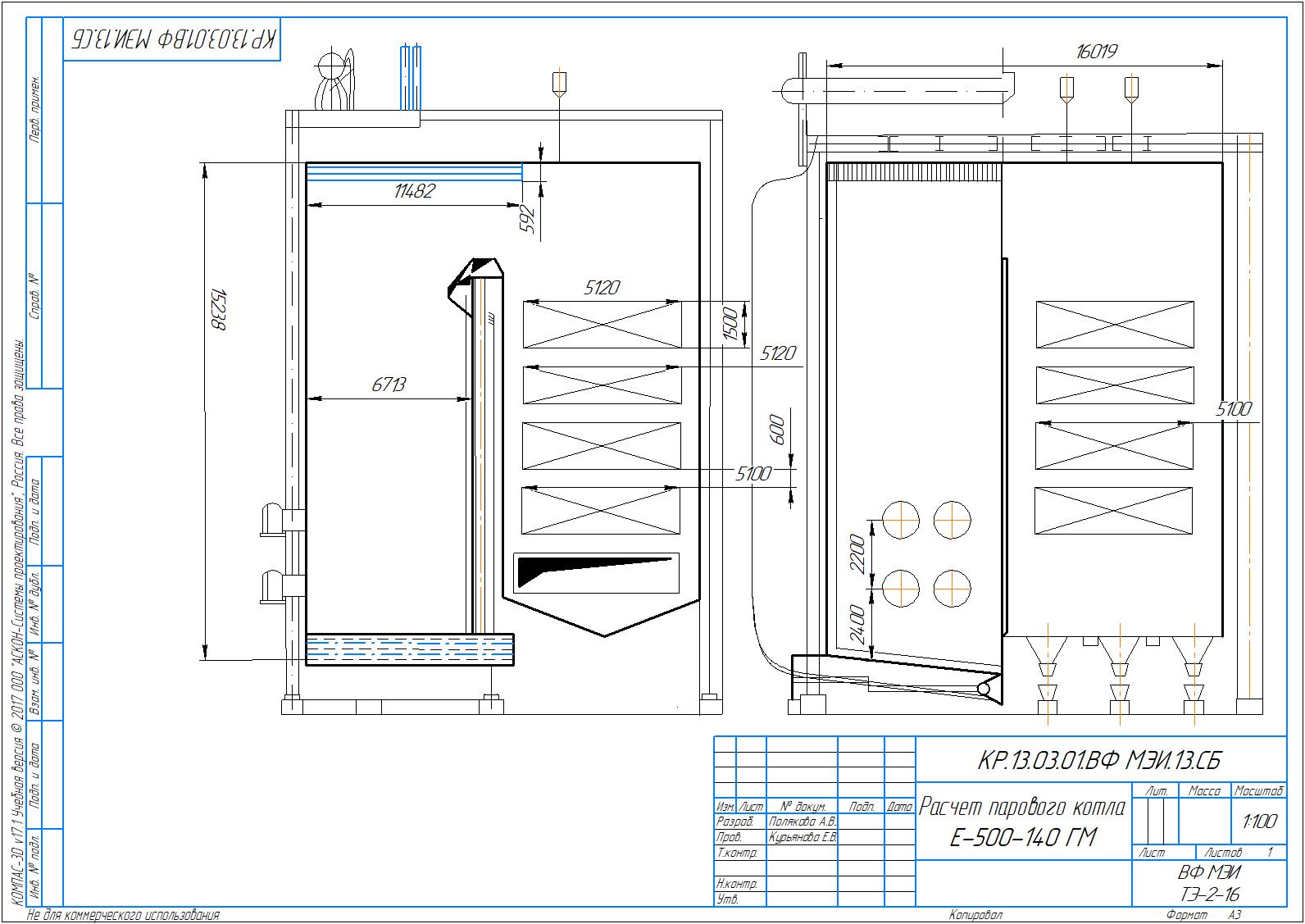

чертеж А3 котла Е-500-140 рассчитанный в программе мадкад . два вида и разрез
Содержание
1. Материальный баланс топочного устройства
2. Определение энтальпии и температуры продуктов сгорания
3. Тепловой баланс котельного агрегата
4. Расход топлива и газообразных продуктов хим. технологии
5. Компоновка топочной камеры
6. Температура газов в топке
7. Компановка горелок в топке
8. Определение времени прибывания
9. Эксергетический баланс котельного агрегата
10. Тепловая схема парового котла
11. Расчет змеевиковых поверхностей
12. Расчет ширмового пароперегревателя
13. Список литературы
