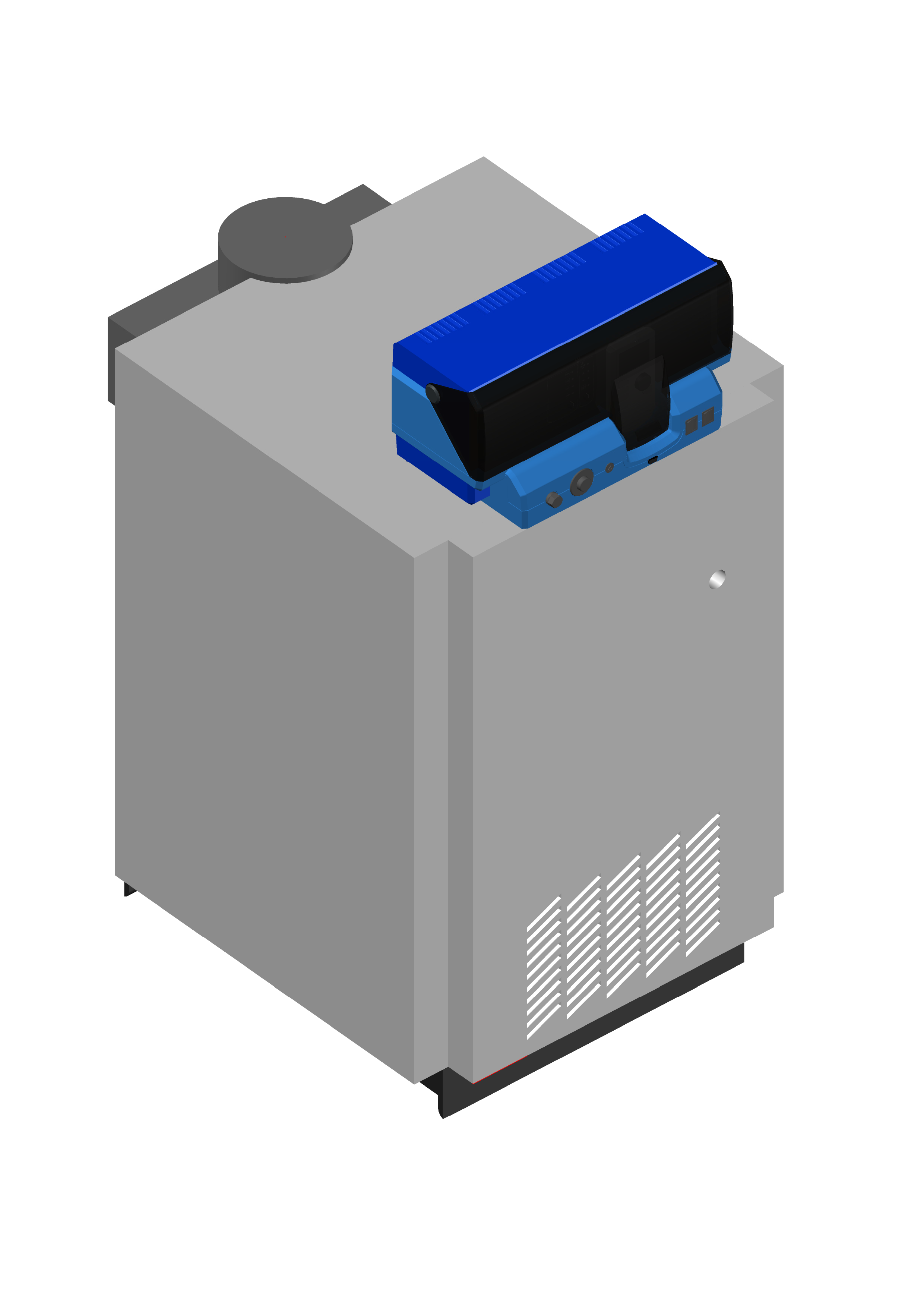

Напольный газовый чугунный отопительный котел Buderus Logano G234 с атмосферной горелкой. Мощность котла: 44 кВт.
- Главная -
- Чертежи -
- Теплотехника -
- Котлы -
- Водогрейный напольный котел Buderus Logano G234 WS 44 кВт
Водогрейный напольный котел Buderus Logano G234 WS 44 кВт
1
132
1675
10
1
50
Автор
Легионер82
Дата
01.04.2016
Язык
Русский
Состав
Модель одной деталью
Софт
AutoCAD 2012
Как открыть?
Содержимое архива
-
Buderus Logano G234-44 WS.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы

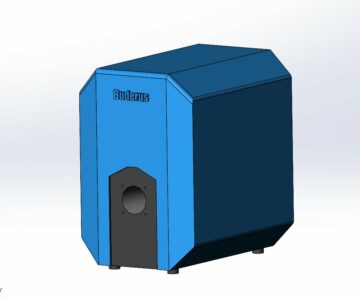

Еще чертежи и проекты по этой теме:
mehanik
Евгений Завалин
v.bulatec
Комментарии
1
salvindon
Андрей
17.12.2020 в 21:38
Ссылка на комменарий 316513
Сам котел габаритно совпадает. А вот основное, это выводы патрубков подключения отопления не соответствуют размерам. При чем если подача верхняя от края котла должна быть 130 мм по паспорту то в модели 197 мм. А обратка слева должна быть по паспорту 145 мм а в модели 206 мм. Высота подачи от постамента по паспорту 725 мм а в модели 728,332 мм. Очень похоже что автор в попыхах двиганул патрубки. или не доделал. Попробую отредактировать самостоятельно. Все равно спасибо, это лучше чем ничего.
