Реактор

533

100

Реактор предназначен для получения тепловой энергии от сжигания деревянных пеллет.
Пеллеты подаются в верхнюю часть реактора и постепенно опускаются в зону горения в средней части реактора, куда подается сжатый воздух через сопла для поддержания горения. Температура в зоне горения достигает 1200С. Реактор выполнен из нержавеющей жаропрочной стали, зона горения защищена керамическим цилиндром.
Представлена полностью рабочее КД и 3D модель реактора.

3D Модели камера пеллет реактор сжигание Сопло Установка

Автор

Ринат Гафуров

Дата

06.07.2018

Язык

Русский

Состав

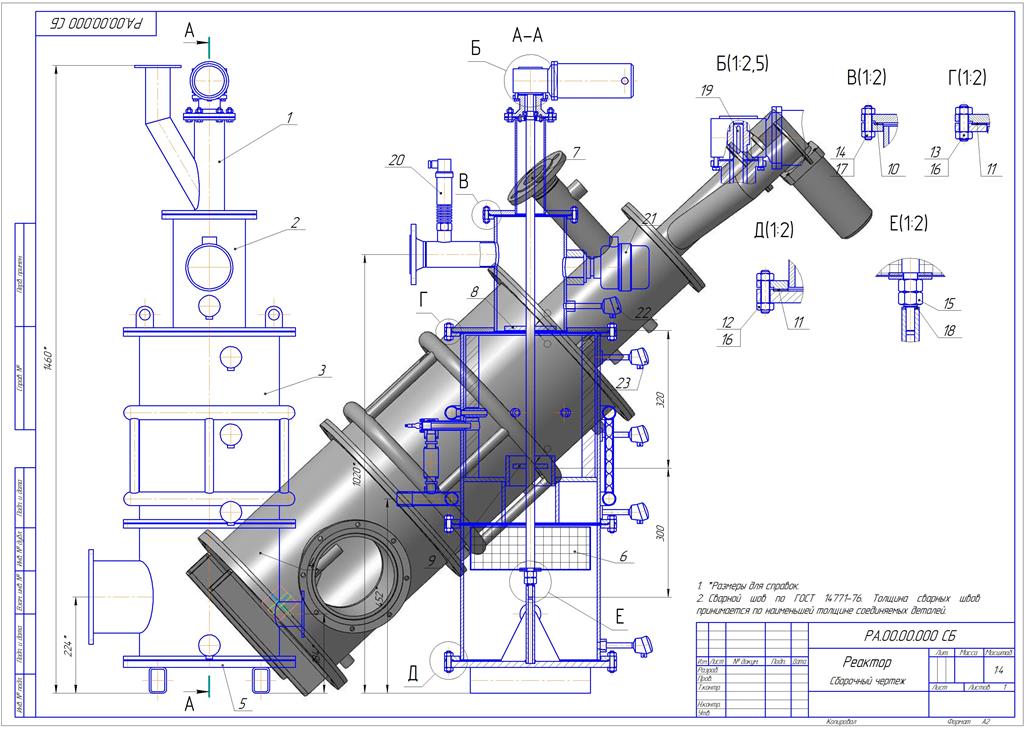

Сборочный чертеж (СБ), Деталировка (камеры реактора), Спецификация, 3D-модель
