Аппарат теплообменный 426 ТПВ-1,6-М8_20Г-3-2

0
161
823
1
0
150

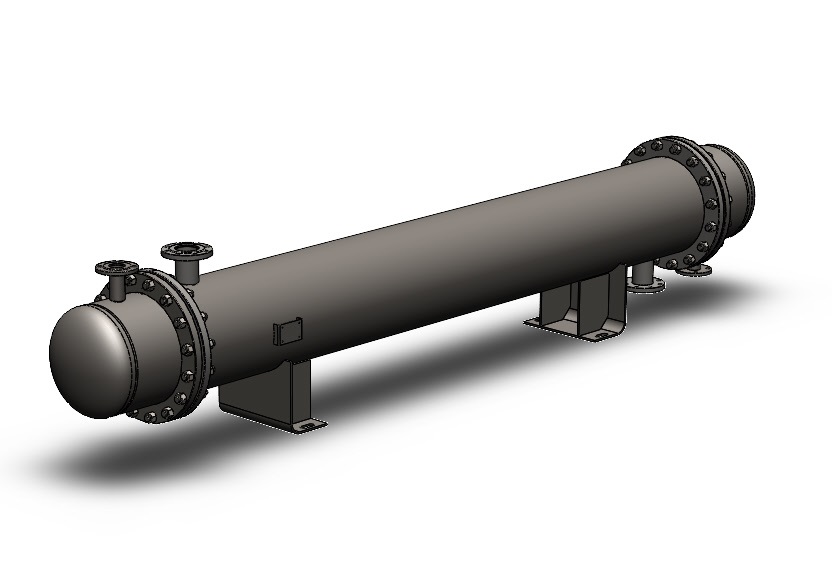

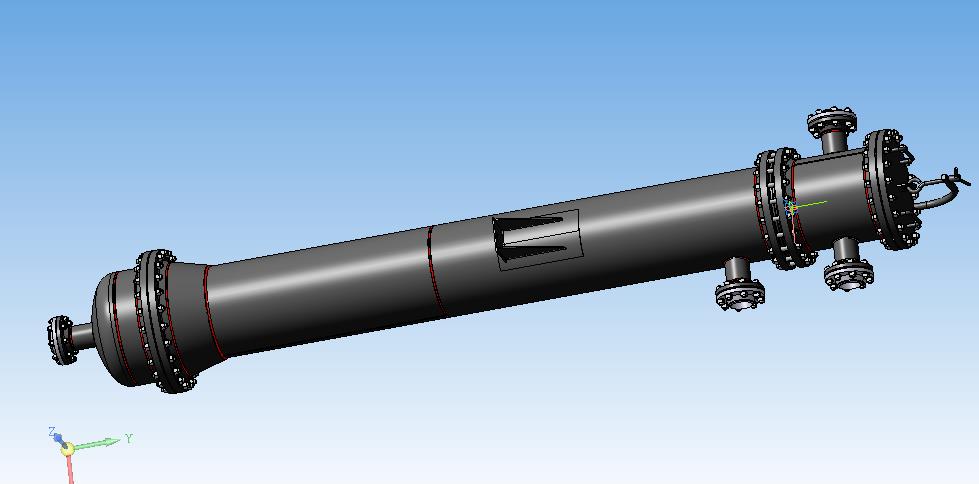

3D модель Аппарат теплообменный 426 ТПВ-1,6-М8_20Г-3-2

Аппарат теплообменный 426 ТПВ - 1,6 - М8 / 20Г - 3 - 2

3D Модели теплообменник
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Михаил й
Дата
21.03.2016
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 14 Как открыть?
Содержимое архива
  • Фланец 1-600-1,6 ГОСТ 28759.3-90.m3d
  • Фланец 2-600-1,6 ГОСТ 28759.3-90.m3d
  • ЮВС 13-04.09.00.001 - Болт.m3d
  • ЮВС 13-04.09.00.002 - Шайба.m3d
  • ЮВС 13-04.09.06.002 - Ручка.m3d
  • ЮВС 13-04.09.06.003 - Серьга.m3d
  • ЮВС 13-04.09.07.000 СБ - Штурвал.a3d
  • ЮВС 13-04.09.07.001 - Втулка.m3d
  • ЮВС 13-04.09.07.002 - Рукоятка.m3d
  • ЮВС 13-04.16.00.000 СБ - Аппарат теплообменный 426 ТПВ-1,6-М8_20Г-3-2.a3d
  • ЮВС 13-04.16.00.001 - Накладка.m3d
  • ЮВС 13-04.16.00.002 - Прокладка.m3d
  • ЮВС 13-04.16.01.000 СБ - Корпус.a3d
  • ЮВС 13-04.16.01.001 - Обечайка.m3d
  • ЮВС 13-04.16.01.002 - Обечайка.m3d
  • ЮВС 13-04.16.01.003 - Конус.m3d
  • ЮВС 13-04.16.01.004 - Фланец 3-100-16 ГОСТ 12821-80.m3d
  • ЮВС 13-04.16.01.005 - Фланец 1-400-1,6 ГОСТ 28759.3-90.m3d
  • ЮВС 13-04.16.01.006 - Фланец 1-500-1,6 ГОСТ 28759.3-90.m3d
  • ЮВС 13-04.16.01.007 - Штуцер.m3d
  • ЮВС 13-04.16.02.000 СБ - Решетка трубная.a3d
  • ЮВС 13-04.16.02.001 - Труба 20х2 L=3000.m3d
  • ЮВС 13-04.16.02.002 - Решетка трубная неподвижная.m3d
  • ЮВС 13-04.16.02.003 - Решетка трубная подвижная.m3d
  • ЮВС 13-04.16.02.004 - Перегородка.m3d
  • ЮВС 13-04.16.02.005 - Перегородка.m3d
  • ЮВС 13-04.16.02.006 - Отбойник.m3d
  • ЮВС 13-04.16.03.000 СБ - Камера распределительная.a3d
  • ЮВС 13-04.16.03.001 - Обечайка.m3d
  • ЮВС 13-04.16.03.002 - Перегородка.m3d
  • ЮВС 13-04.16.03.003 - Косынка.m3d
  • ЮВС 13-04.16.03.004 - Втулка.m3d
  • ЮВС 13-04.16.04.000 СБ - Заглушка.a3d
  • ЮВС 13-04.16.04.001 - Фланец.m3d
  • ЮВС 13-04.16.04.002 - Днище торосферическое.m3d
  • ЮВС 13-04.16.05.000 СБ - Фланец разъемный.a3d
  • ЮВС 13-04.16.05.001 - Зготовка фланца разъемного.m3d
  • ЮВС 13-04.16.06.000 СБ - Заглушка корпуса.a3d
  • ЮВС 13-04.16.06.001 - Обечайка.m3d
  • ЮВС 13-04.16.06.002 - Днище торосферическое.m3d
  • ЮВС 13-04.16.06.003 - Фланец 2-500-1,6 ГОСТ 28759.3-90.m3d
  • ЮВС 13-04.16.07.000 СБ - Опора лапа.a3d
  • ЮВС 13-04.16.07.001 - Лист подкладной.m3d
  • ЮВС 13-04.16.07.002 - Ребро.m3d
  • ЮВС 13-04.16.07.003 - Лист опорный.m3d
  • ЮВС 13-04.16.08.000 СБ - Кронштейн.a3d
  • ЮВС 13-04.16.08.001 - Кронштейн.m3d
  • ЮВС 13-04.16.08.002 - Втулка.m3d
  • ЮВС 13-04.16.09.000 СБ - Крышка.a3d
  • ЮВС 13-04.16.09.001 - Крышка.m3d
