Компенсатор двухлинзовый

214

32828

Компенсатор двухлинзовый необходим для предприятия для компенсации теплового расширения трубопровода на одном из наиболее опасных участков. В этой связи согласно техническим условиям (Среда - пар, давление - 0,09-0,22 МПа, температура - 238 С, компенсирующая способность - 6 мм, расчетное число циклов - 3000) были разработаны чертежи для изготовления необходимого компенсатора сторонней организацией.

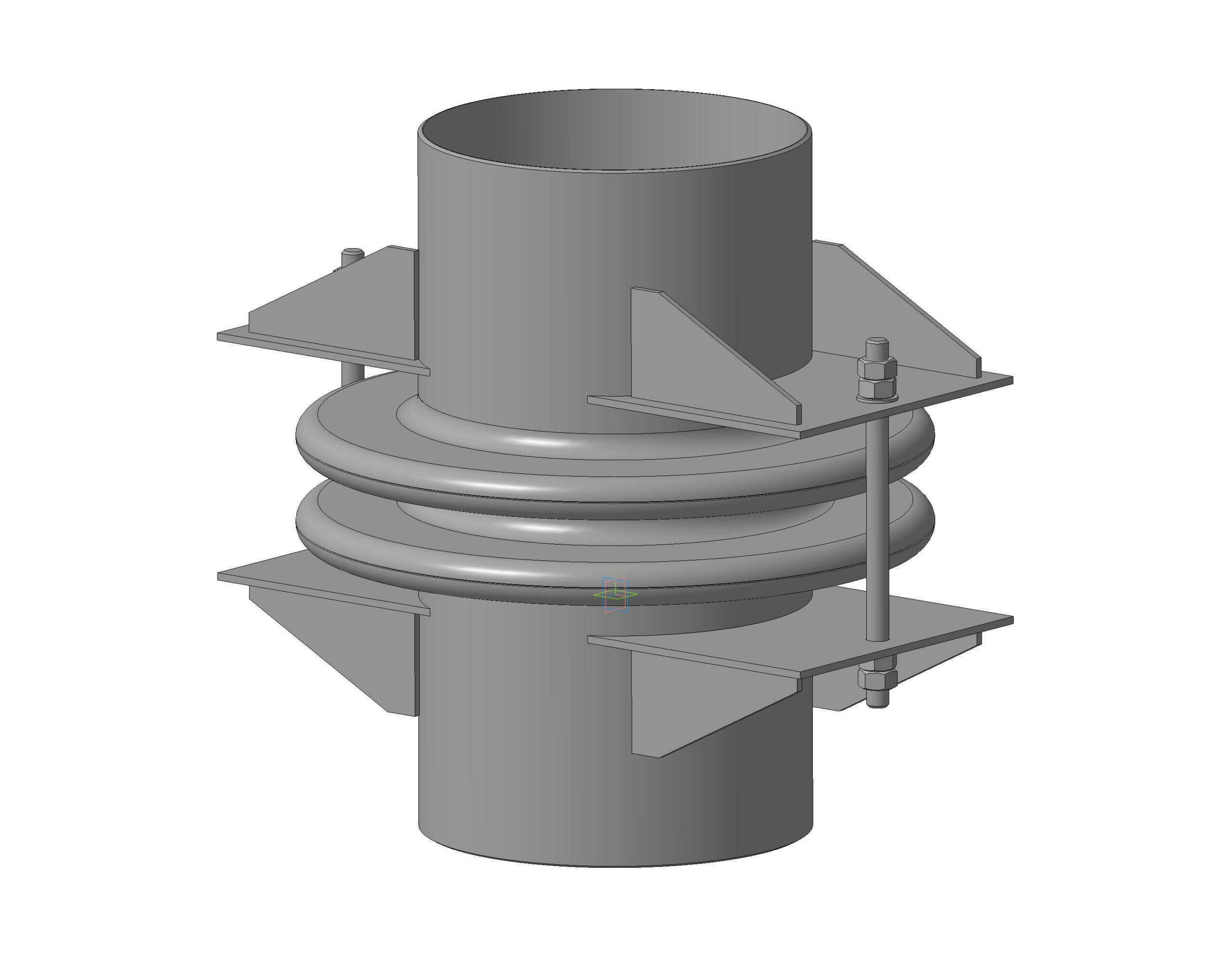

3D Модели Ду600 Компенсатор двухлинзовый

Автор

Максим Палыч Николенко

Дата

05.05.2014

Язык

Русский

Состав

3D сборка, чертежи для изготовления

Софт

КОМПАС-3D 13 sp1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

ТР-92.00.00.00 Компенсатор двухлинзовый
- Чертеж косынки 1.cdw
- Чертеж пластины 1.cdw
- Тяга М36х600 1.m3d
- Чертеж сборки 2.cdw
- Чертеж компенсатора для трубы d=630 2.cdw
- Сборка компенсатора 2.a3d
- Шпилька М36х500.a3d
- Пластина горизонтальная 1.m3d
- Проставка 1.m3d
- Чертеж сборки 1.cdw
- Thumbs.db
- Косынка 1.m3d
- Чертеж компенсатора для трубы d=630.cdw
- Чертеж детали в виде блюдца 1.cdw
- Чертеж тяги М36х600.cdw
- Чертеж шпильки 1.cdw
- Чертеж компенсатора для трубы d=630 3.cdw
- Распечатка
  - ТР-92.00.00.01 Полулинза.cdw
  - ТР-92.00.00.04 Патрубок .cdw
  - ТР-92.00.00.00 СБ Компенсатор двухлинзовый.cdw
  - ТР-92.00.00.05 Тяга М36х600 .cdw
  - ТР-92.00.00.02 Пластина.cdw
  - ТР-92.00.00.03 Косынка.cdw
  - Спецификация.spw
- Деталь компенсатора в виде блюдца 1.m3d
- Фрагмент трубы 630х8 1.m3d
- Чертеж компенсатора для трубы d=820.cdw
