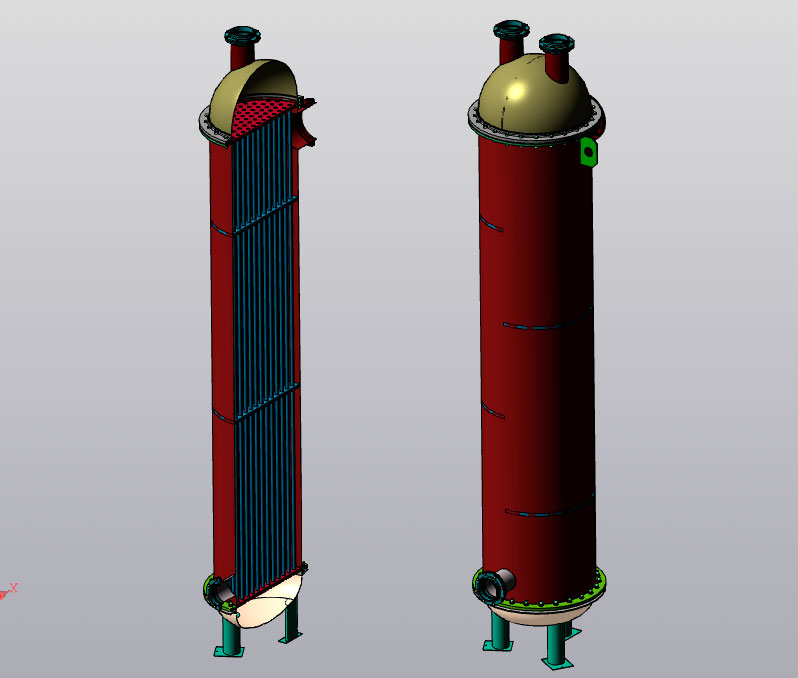

3D сборка рекуперативного кожухотрубного теплообменного аппарата ТОА, предназначенный для осуществления теплообмена между средами масло вода.
Давление расчетное 0,05 МПа
Температура пара на входе 81
Температура конденсата на выходе 81
Температура нагреваемой воды вход 20 выход 29
Теплопроизводительность 3594 кВт
Число ходов 2


Сообщить о проблеме
Автор
user-avatar vaniysha94
Дата
25.07.2022
Язык
Русский
Состав
сборка 3д
Софт
КОМПАС-3D 18.1 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
    • icon-Вертикальный ТОА.a3d Вертикальный ТОА.a3d
    • icon-Вертикальный ТОА color.a3d Вертикальный ТОА color.a3d
    • icon-Днище торосферическое.m3d Днище торосферическое.m3d
    • icon-Крышка полусферическая.m3d Крышка полусферическая.m3d
    • icon-Несущее ушко .m3d Несущее ушко .m3d
    • icon-Обечайка.m3d Обечайка.m3d
    • icon-Опорная стойка.m3d Опорная стойка.m3d
    • icon-Трубная решётка.m3d Трубная решётка.m3d
    • icon-перегородка для крышки .m3d перегородка для крышки .m3d
    • icon-перегородка для обечайки.m3d перегородка для обечайки.m3d
    • icon-прокладка.m3d прокладка.m3d
    • icon-прокладка 1.m3d прокладка 1.m3d
    • icon-прокладка для пара.m3d прокладка для пара.m3d
    • icon-трубка.m3d трубка.m3d
    • icon-фланец для подачи пара.m3d фланец для подачи пара.m3d
    • icon-фланец камеры .m3d фланец камеры .m3d
    • icon-фланец кожуха.m3d фланец кожуха.m3d
    • icon-фланец на патрубок для воды.m3d фланец на патрубок для воды.m3d
    • icon-шип-паз, камера .m3d шип-паз, камера .m3d
    • icon-шип-паз, кожух.m3d шип-паз, кожух.m3d
    • icon-штуцер 12.m3d штуцер 12.m3d
    • icon-штуцер входной.m3d штуцер входной.m3d
    • icon-штуцер выходной.m3d штуцер выходной.m3d
