Модернизация кожухотрубчатого теплообменника ТНГ-1000

Воронежский государственный университет инженерных технологий
Кафедра машин и аппаратов пищевых производств
Курсовой проект по дисциплине "Холодильная техника"
На тему: "Модернизация кожухотрубчатого теплообменника"
Воронеж 2018

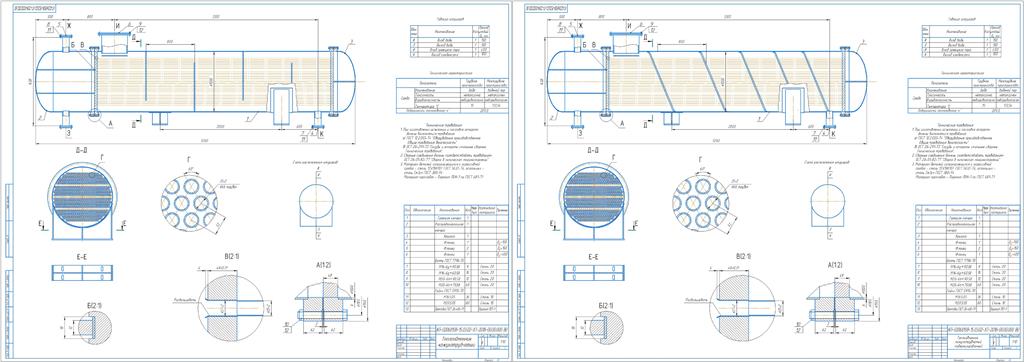

В данной курсовой работе проведён расчёт и модернизация кожухотрубчатого теплообменника ТНГ-1000. Также приведены несколько патентов.В основе модернизации кожухотрубного теплообменника лежит особая кон-струкция винта с переменным шагом: более широкого там, где среда парообразная и постепенно уменьшающимся, в соответствии с количеством образующегося конденсата. Таким образом, мы гарантированно достигаем необходимой скорости движения среды на протяжении всего тракта теплообменного аппарата.

Содержание
Введение 4
1 Устройство и принцип действия кожухотрубчатого теплообменника 6
2 Патентная и литературная проработка проекта 9
2.1 Теплообменный аппарат инжиниринговой компании «Лотос» 10
2.2 Кожухотрубный теплообменник 11
2.3 Кожухотрубный теплообменный аппарат с гофрированными теплообменными трубками 14
3 Формулирование идеи и обоснование технического решения 16
4 Тепловой расчет 18
4.1 Определение тепловой нагрузки аппарата 18
Этому значению температуры соответствует 18
4.2 Определение расхода пара и температуры его насыщения 19
4.3 Расчет температурного режима теплообменника 19
4.4 Выбор теплофизических характеристик теплоносителей 20
4.5 Ориентировочный расчет площади поверхности аппарата. 21
4.6 Приближенный расчет коэффициентов теплоотдачи и коэффициента теплопередачи 22
4.7 Уточненный расчет коэффициентов теплоотдачи. Окончательный выбор теплообменного аппарата 25
4.8 Обозначение теплообменного аппарата 31
5 Конструктивный расчет 33
5.1 Выбор конструкционных материалов для изготовления аппарата 33
5.2 Выбор конструктивной схемы поперечных перегородок и расстояния между ними 33
6 Монтаж, ремонт и эксплуатация кожухотрубного теплообменника 35
Заключение 42
Список использованных источников 43
ПРИЛОЖЕНИЕ А 44
ПРИЛОЖЕНИЕ Б 53
