Нижняя водяная камера маслоохладителя МБ 63-90

403

Маслоохладитель МБ 63-90 предназначен для охлаждения турбинного масла. Нижняя водяная камера является наиболее подверженным коррозии элементом конструкции маслоохладителя. Данная документация разработана для изготовления изделия силами ремонтно-механических мастерских.

водяная камера маслоохладитель МБ 63-90 теплообменник

Автор

Рунг Владимир

Дата

21.04.2021

Язык

Русский

Состав

3D сборка, 3D деталировка, чертежи

Софт

КОМПАС-3D 17.1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Нижняя водяная камера маслоохладителя МБ-63-90
- Крышка горловины _ Т5-4885.00.09.m3d
- Фланец нижний _ Т5-4885.00.03.cdw
- Фланец верхний _ Т5-4885.00.02.m3d
- Обечайка _ Т5-4885.00.01.m3d
- Фланец верхний _ Т5-4885.00.02.cdw

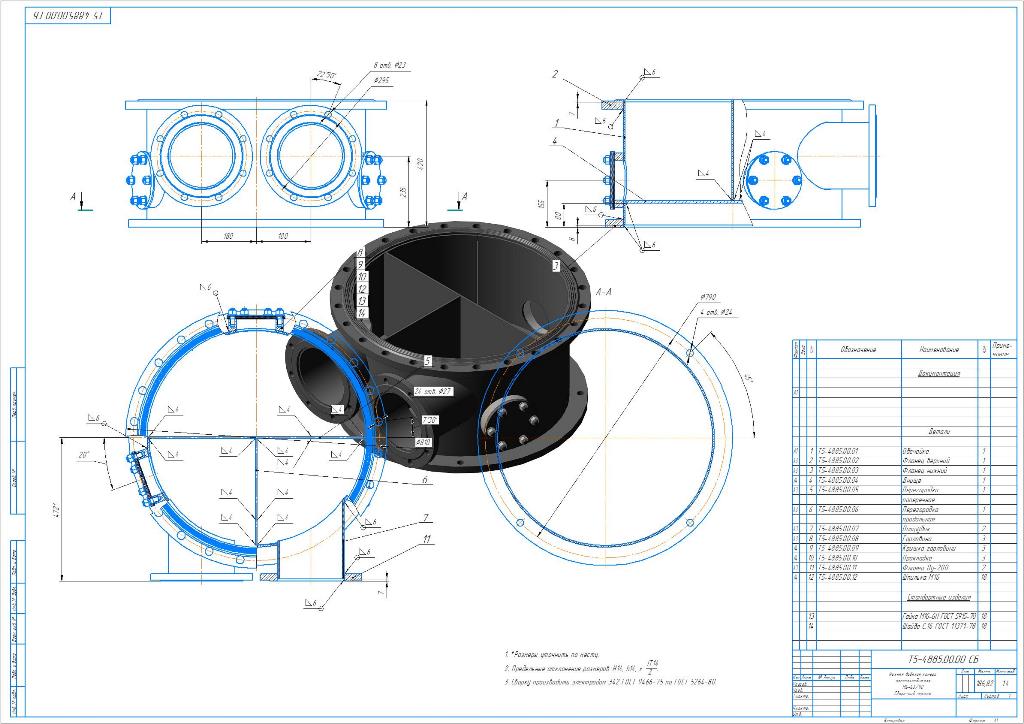

- Нижняя водяная камера маслоохладителя МБ-63-90 Сборочный чертеж _ Т5-4885.00.00 СБ.cdw
- Патрубок _ Т5-4885.00.07.cdw
- Обечайка _ Т5-4885.00.01.cdw
- Крышка горловины _ Т5-4885.00.09.cdw
- Горловина _ Т5-4885.00.08.m3d
- Фланец Dу-200 _ Т5-4885.00.11.m3d
- Фланец нижний _ Т5-4885.00.03.m3d
- Нижняя водяная камера маслоохладителя МБ-63-90 _ Т5-4885.00.00 СБ.a3d
- Шпилька М16 _ Т5-4885.00.12.cdw
- Шпилька М16 _ Т5-4885.00.12.m3d
- Горловина _ Т5-4885.00.08.cdw
- Днище _ Т5-4885.00.04.m3d
- Нижняя водяная камера маслоохладителя МБ-63-90 _ Т5-4885.00.00.spw
- Прокладка _ Т5-4885.00.10.cdw
- Патрубок _ Т5-4885.00.07.m3d
- Перегородка продольная _ Т5-4885.00.06.cdw
- Фланец Dу-200 _ Т5-4885.00.11.cdw
- Перегородка продольная _ Т5-4885.00.06.m3d
- Днище _ Т5-4885.00.04.cdw
- Перегородка поперечная _ Т5-4885.00.05.cdw
- Перегородка поперечная _ Т5-4885.00.05.m3d
- Прокладка _ Т5-4885.00.10.m3d
