Расчет и проектирование теплообменного аппарата - воздухоохладителя

МГТУ им.Н.Э.Баумана
Энергомашинострое
Курсовой проект по дисциплине "Теплообменные аппараты"
На тему: "Расчет и проектирование промежуточного охладителя с трубчато-ребристой матричной поверхностью"
Москва 2015

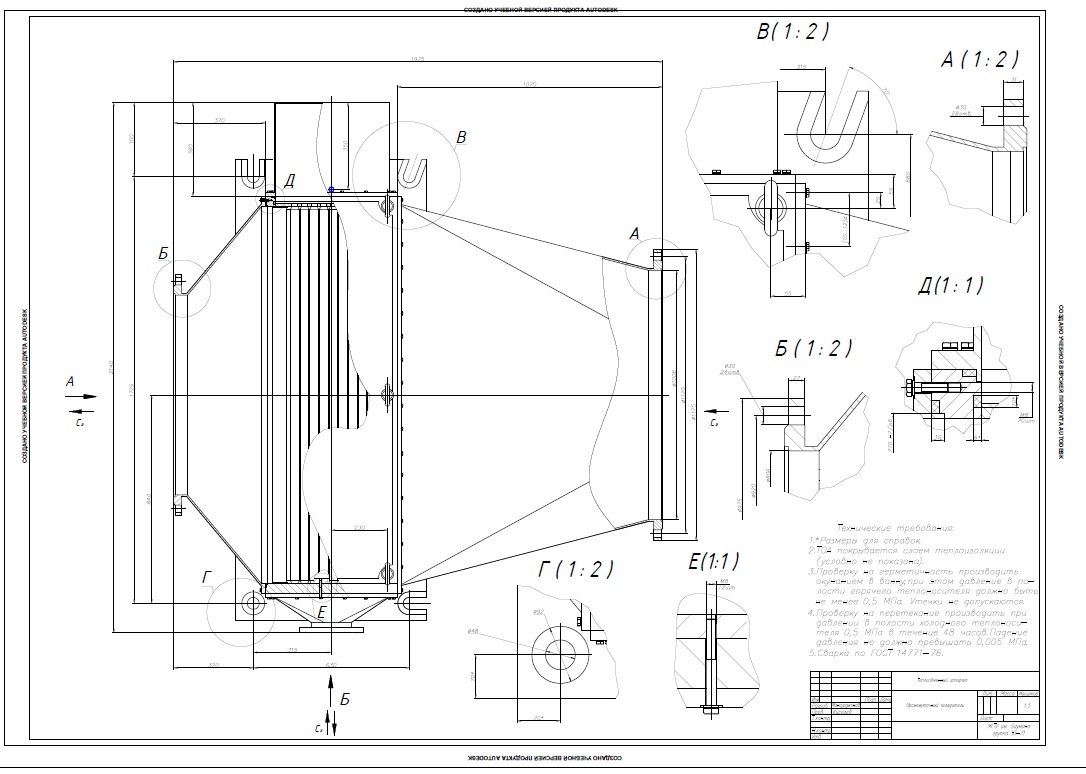

В данном проекте были произведены расчет и проектирование трубчато-ребристого воздухоохладителя. Графическая часть (1 лист) содержит зависимости параметров от различных видов трубчато-ребристых поверхностей, на 2 листе приведен главный вид теплообменника(вид сверху), 3 лист содержит вид слева с нужными выносными элементами, 4 лист - вид спереди, 5 лист - рабочий чертеж фланца холодного тракта. Для наглядности был приведен еще общий вид (изометрия) воздухоохладителя в программе Inventor. Курсовой проект содержит 6 листов: 4 листа формата А1 и 2 листа формата A2, 28 страниц расчетно-пояснительной записки, содержащей 8 рисунков, 5 таблиц и 6 источников.
Исходные данные : Поверхность теплообмена - ВО-1 ; Расход холодного теплоносителя - 50 кг/с; Расход горячего теплоносителя - 30.2 кг/с; Давление горячего теплоносителя - 0.18 МПа; Давление холодного теплоносителя - 0.6 МПа; Температура горячего теплоносителя на входе и выходе - 395 и 318 К; Температура холодного теплоносителя на входе - 308 К; Относительные потери давления горячего теплоносителя - 5 %; Абсолютные потери давления холодного теплоносителя - 3400 Па.
В технической части был разработан воздухоохладитель с техническими характеристиками:
Длина теплообменника: L=1.53 м
Высота теплообменника: H=1.4 м
Ширина теплообменника: B=0.37 м
Объем теплообменника: V=0.8м^3
Скорость "горячего" теплоносителя: Cг = 11 м/с
Скорость "холодного" теплоносителя: Cх = 1,5 м/с
Масса: 2 тонны
