«Волгоградский Государственный Технический Университет»
«Институт Архитектуры и Строительства»
Кафедра энергоснабжения и теплотехники
Курсовой проект по тепломассообменному оборудованию предприятий
На тему: "Расчёт пластинчатого теплообменника"
Волгоград 2016
Исходные данные:
1) давление на стороне масла: Pм=0,59 МПа;
2) температура масла на входе t′м=29 °С;
3) температура масла на выходе tʺм=87 °С;
4) располагаемый расход пара: Dп=1,39 кг/с;
5) температура греющего пара: tп=148 °С;
6) давление пара в конденсаторе: Pк=0,3 Мпа;
7) располагаемый напор на стороне масла: ΔPм=104 кПа
В данной работе запроектирован разборный пластинчатый теплообменник для подогрева масла МК конденсирующимся водяным паром. Произведёны компоновочный и гидромеханический расчёты.

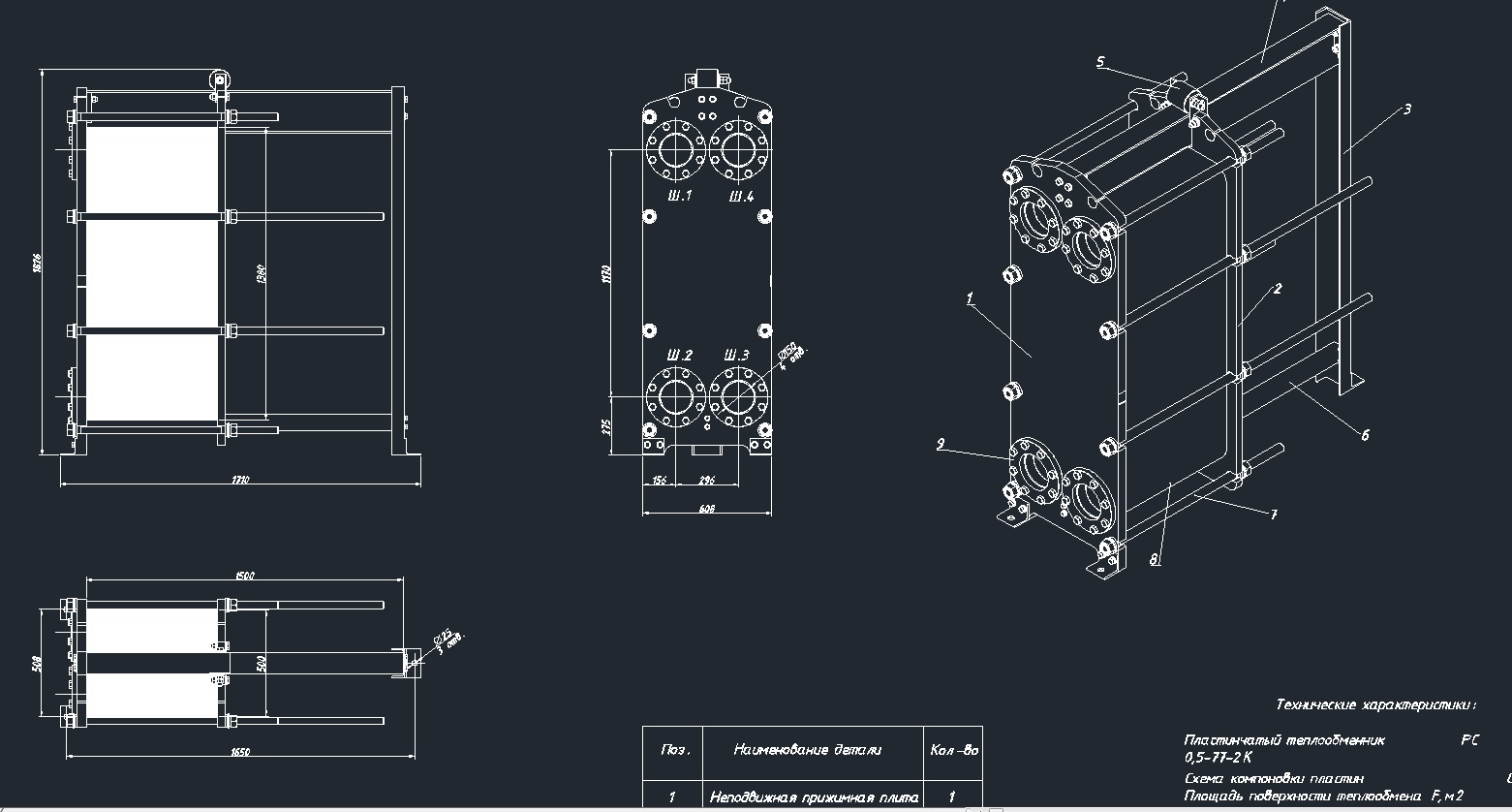

Графическая часть содержит чертёж теплообменника и его аксонометрическую проекцию, спецификацию.
В Mathcad файле содержится расчёт формул.
Содержание:
1. Теоретическая часть
2. Расчёт пластинчатого теплообменника
2.1 Задание на проектирование
2.2 Тепловой расчёт подогревателя
2.3 Компоновочный расчёт и уточнение рабочей поверхности теплообменного аппарата
2.4 Гидромеханический расчёт пластинчатого теплообменника
Результаты расчёта пластинчатого теплообменника
3. Библиографический список
Алексей
Кочергин
void
Светлана
gurvita
Если нужны расчеты целиком - готовьтесь пол дня переделывать, если только чертеж - вполне хорошо.
Возможно надо делать скидку на 2016й год, я тогда не учился и не знаю, но в среднем работа 3/10.
P.S. Пример расчета этой штуки можно найти в методичке в открытом доступе, если не нужен чертеж - у вас уйдет на пару часов больше времени на оформление, писать формулы и расчеты придется энивей руками в обоих случаях)
