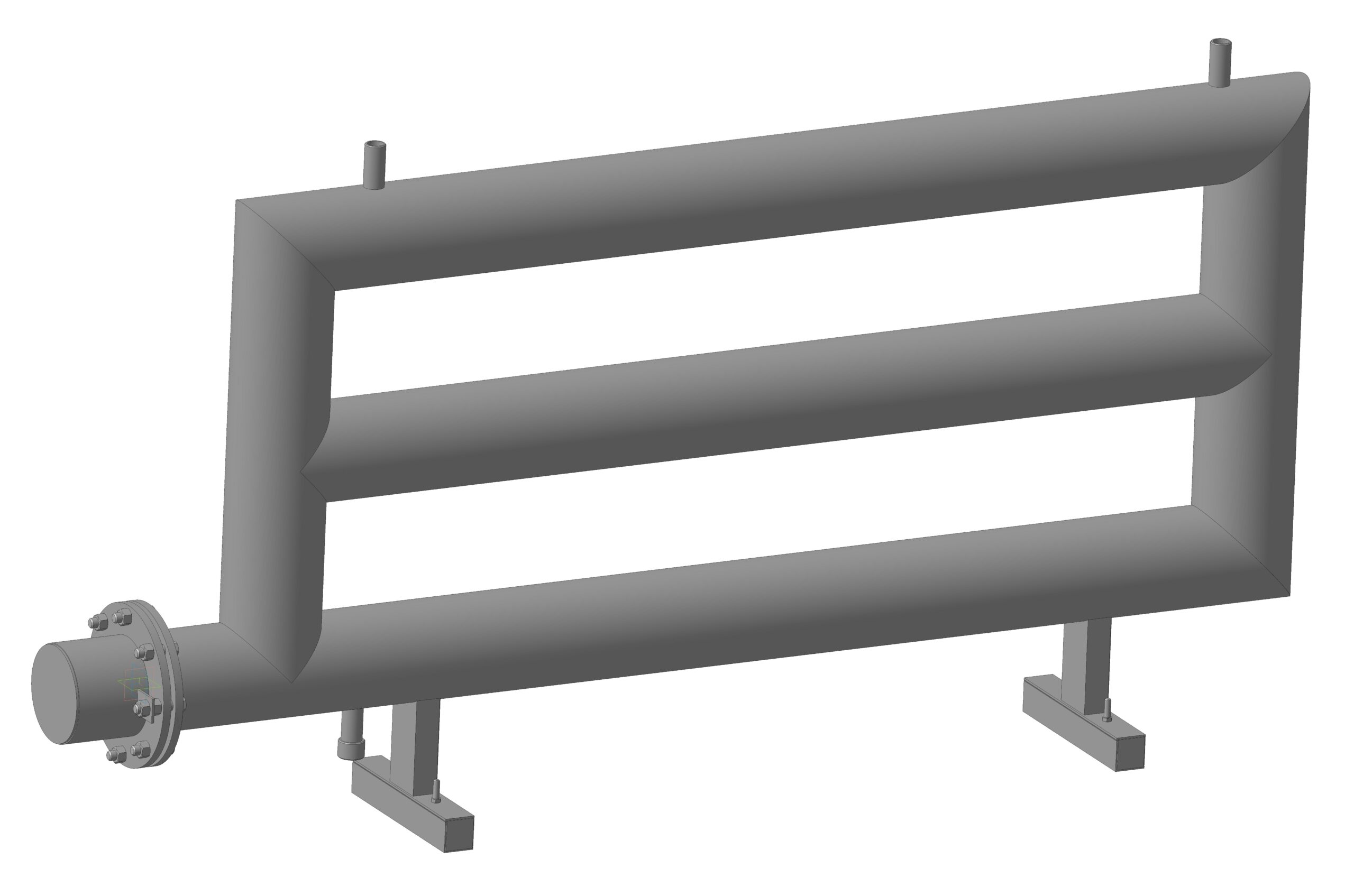

Регистр трёхтрубный

Регистр трёхтрубный предназначен для отопление производственных, бытовых нежилых помещений зданий и сооружений с использованием теплоэлегронагревателей ТЭН.

3D Модели отопление радиатор Регистр трубный

Автор

ViT@L_P

Дата

07.08.2025

Язык

Русский

Состав

3D сборка, 3D деталировка, Сборочный чертёж (СБ) Деталировка, Спецификация.

Софт

КОМПАС-3D 16 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

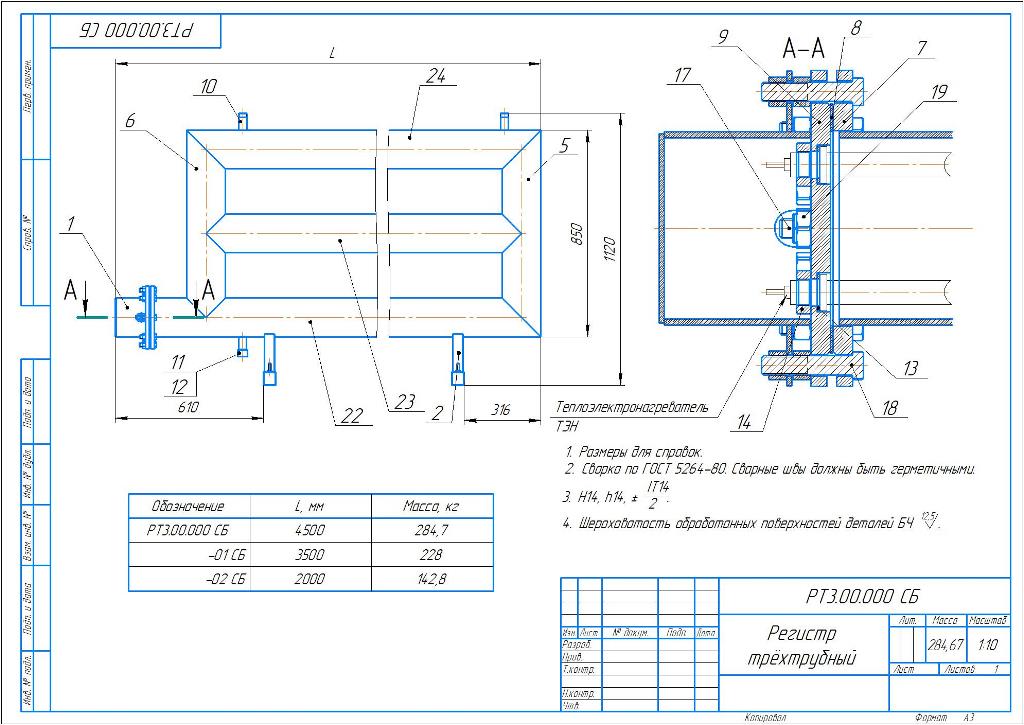

РТ3.00.000 СБ Регистр трёхтрубный
- РТ3.00.000 СБ Регистр трёхтрубный.a3d
- РТ3.00.000 СБ Регистр трёхтрубный.cdw
- РТ3.00.000 СБ Регистр трёхтрубный.spw
- РТ3.00.000 СБ Регистр трёхтрубный.stp
- РТ3.00.001 Труба.cdw
- РТ3.00.001 Труба.m3d
- РТ3.00.002 Труба.cdw
- РТ3.00.002 Труба.m3d
- РТ3.00.003 Труба.cdw
- РТ3.00.003 Труба.m3d
- РТ3.00.004 Стояк.cdw
- РТ3.00.004 Стояк.m3d
- РТ3.00.005 Стояк.cdw
- РТ3.00.005 Стояк.m3d
- РТ3.00.006 Фланец регистра.cdw
- РТ3.00.006 Фланец регистра.m3d
- РТ3.00.007 Прокладка.m3d
- РТ3.00.008 Заглушка регистра.cdw
- РТ3.00.008 Заглушка регистра.m3d
- РТ3.00.009 Патрубок.cdw
- РТ3.00.009 Патрубок.m3d
- РТ3.00.010 Прокладка.m3d
- РТ3.00.011 Заглушка.cdw
- РТ3.00.011 Заглушка.m3d
- РТ3.00.012 Прокладка.m3d
- РТ3.00.013 Гайка.cdw
- РТ3.00.013 Гайка.m3d
- РТ3.01.000 СБ Колпак.a3d
- РТ3.01.000 СБ Колпак.cdw
- РТ3.01.000 СБ Колпак.spw
- РТ3.01.001 Крышка.m3d
- РТ3.01.002 Кожух.m3d
- РТ3.01.003 Ушко.m3d
- РТ3.02.000 СБ Ножка.a3d
- РТ3.02.000 СБ Ножка.cdw
- РТ3.02.000 СБ Ножка.spw
- РТ3.02.001 Стойка.m3d
- РТ3.02.002 Опора.m3d
- РТ3.02.003 Накладка.m3d
- РТ3.02.004 Накладка.m3d
