Теплообменник кожухотрубный
0
25
1177
4
0
100
Киевский Политехнический Институт
Кафедра биотехнологии
Курсовой проект по дисциплине "Процессы и аппараты химической промышленности"
На тему:"Теплообменник кожухотрубный"
Киев 2017 год

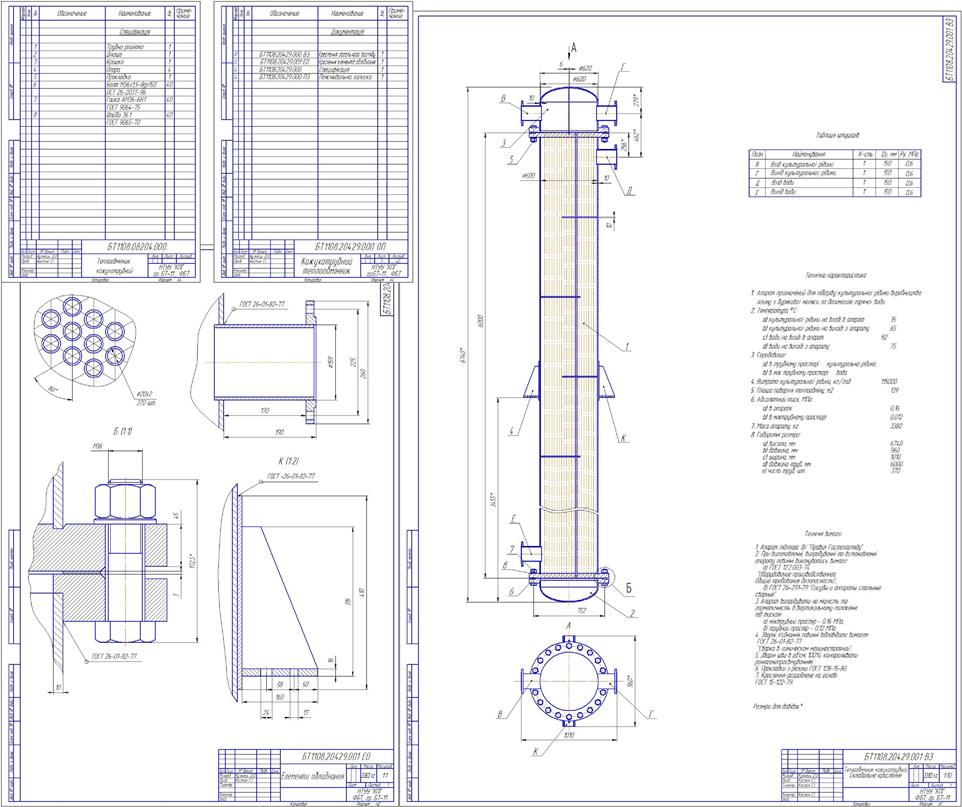

Кожухотрубный двуходовой теплообменник. Предназначен для подогрева культуральной жидкости производства лизина.
Технические характеристики:
Внешний диаметр кожуха: D = 600 мм
Поверхность теплообмена: F = 139 м2
Количество ходов: z = 2
Длина труб: L = 6 м
Число труб: n = 370
Внешний диаметр труб: dзовн = 0,02 м
Толщина стенок труб: δ = 0,002 м
Площадь сечения одного хода по трубам: S = 0,037 м2
Сообщить о проблеме
Автор
kulinan
Дата
20.05.2017
Язык
Украинский
Состав
ВО, Технологическая схема, ПЗ
Софт
КОМПАС-3D V15
Как открыть?
Отзывов пока нет
Содержимое архива
-
detali1.cdw
-
Dokumentatsiya.cdw
-
Spetsifikatsiya.cdw
-
teploobminnyk.cdw
-
teploobm_norm.docm
