Теплообменник однопоточный труба в трубе

939

Теплообменник однопоточный труба в трубе разрабатывался для мини НПЗ. Комплект чертежей полный. Теплообменник длинной 8 метров. Площадь теплообмена 6м2. Диаметр кожуховых труб, мм-89х5. Диаметр внутренних труб, мм-57х5.

однопоточный теплообменник труба в трубе

Автор

Gabrielle

Дата

12.10.2017

Язык

Русский

Состав

Сборочные и деталировочные чертежи

Софт

AutoCAD 2012 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Теплообменник L=8м
- К 294.00.03.004 Втулка.dwg
- К 294.00.01.000СБ Труба переливная.dwg

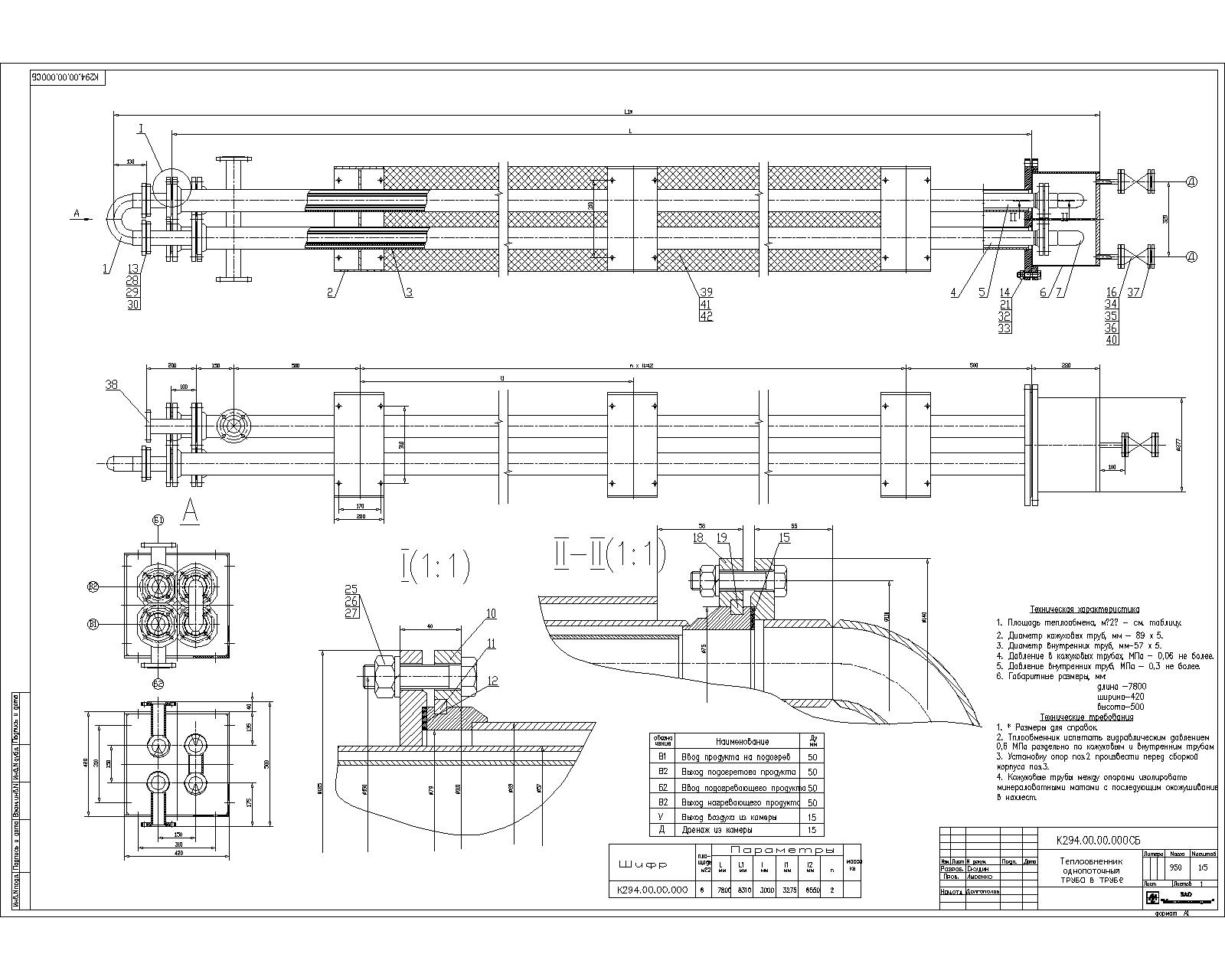

- К 294.00.00.000СБ Теплообменник однопоточный.dwg
- К 294.00.03.000 Корпус.dwg
- К 294.00.07.001 Фланец.dwg
- К 294.00.04.002 Фланец.dwg
- К 294.00.04.003 Втулка.dwg
- К 294.00.03.006 Патрубок.dwg
- К 294.00.05.000СБ Труба теплообменная.dwg
- К 294.00.02.002 Опора.dwg
- К 294.00.00.002 Полукольцо.dwg
- К 294.00.03.001 Фланец.dwg
- К 294.00.06.002 Заглушка.dwg
- К 294.00.02.001 Решетка.dwg
- К 294.00.06.003 Перемычка.dwg
- К 294.00.03.005 Патрубок.dwg
- К 294.00.03.000СБ Корпус.dwg
- К 294.00.00.008 Болт грузовой.dwg
- К 294.00.04.000СБ Труба теплообменная.dwg
- К 294.00.04.001 Фланец.dwg
- К 294.00.07.000СБ Труба переливная.dwg
- К 294.00.06.000СБ Камера переливная.dwg
- К 294.00.02.000СБ Опора.dwg
- К 294.00.00.010 Полукольцо.dwg
- К 294.00.03.003 Труба.dwg
- К 294.00.00.001 Фланец.dwg
- К 294.00.03.002 Труба.dwg
- К 294.00.00.009 Фланец.dwg
- К 294.00.07.002 Патрубок.dwg
- К 294.00.06.001 Обечайка.dwg
- К 294.00.00.007 Прокладка.dwg
