Теплообменник типа "Труба в трубе" вода-этанол

Процессы и аппараты химического производства
Кафедра - ИХФ
Курсовой проект на тему : "Теплообменник типа труба в трубе",
Киев 2013

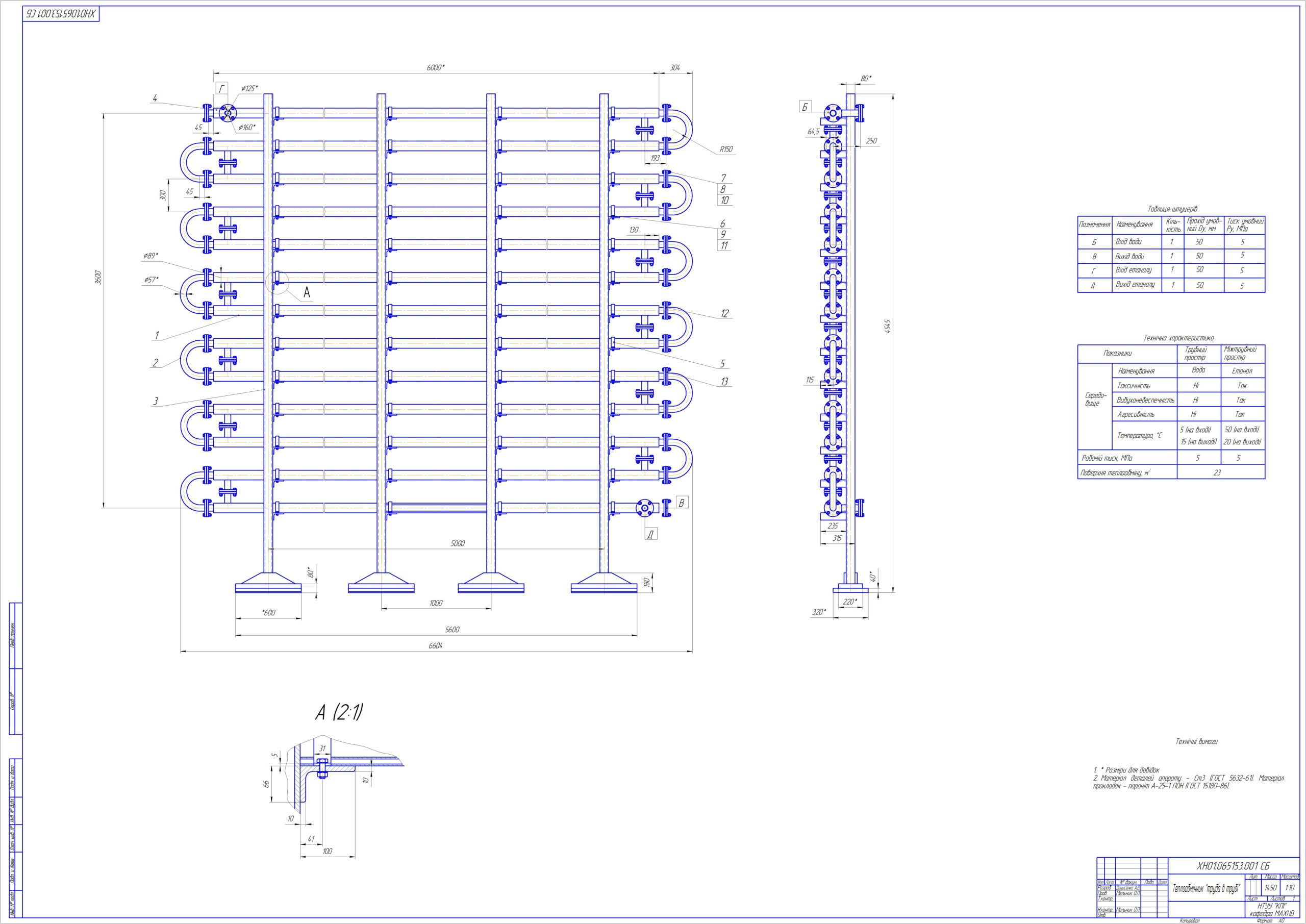

В даному курсовому проекті вирішується задача розрахунку і конструювання теплообмінника типу «труба в трубі», який по конструктивному оформленню являється різновидом кожухотрубного теплообмінника.
Основні вимоги, предявлені до даного апарату технологічним регламентом виробництва, заключаються в створенні апарата, що поєднує корозійну стійкість з надійністю у роботі, простотою конструкції.

2. Технічна характеристика
Продуктивність по етанолу: 2,78 кг/с;
Початкова температура етанолу: 50 ºС;
Кінцева температура етанолу: 20 ºС;
Продуктивність по воді: 6,042кг/с;
Початкова температура води: 5 ºС;
Кінцева температура води: 15 ºС;
Поверхня теплообміну: 23 м2.
