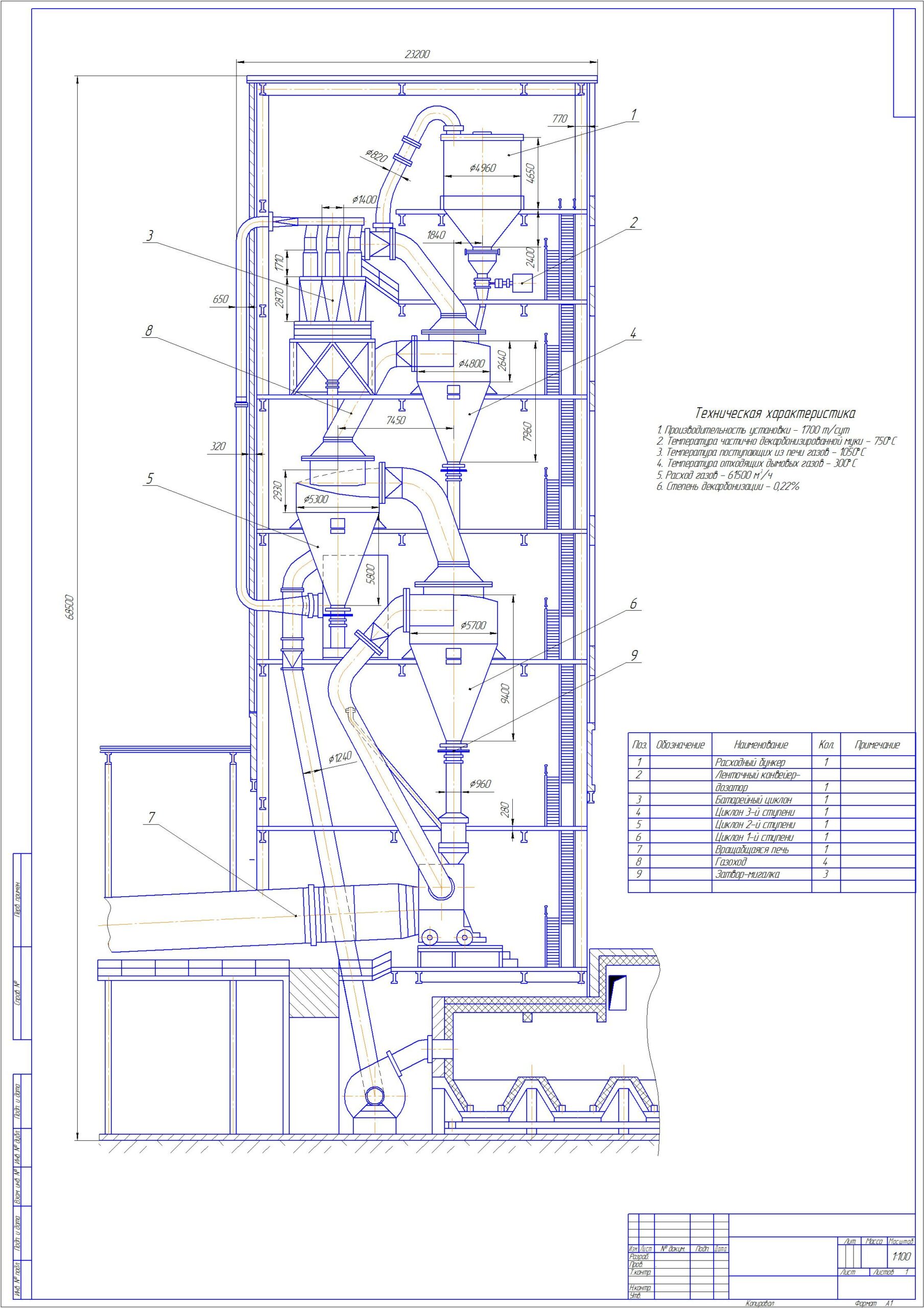

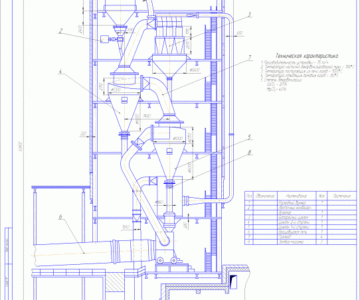

Циклонный теплообменник

Белорусский технологический университет
Кафедра химической технологии и техники
Курсовой проект по дисциплине "Теплотехнические установки и агрегаты предприятий вяжущих веществ и строительных материалов на их основе»
На тему "Циклонный теплообменник"
Минск 2017

Целью курсового проекта является расчет запечного теплообменного устройства. Подогрев и частичная декарбонизация сырьевой муки осуществляется в четырехступенчатом циклонном теплообменнике дымовыми газами поступающими из печи. Мука поступает в установку из бункера сырьевой муки в газоход между третей и четвертой ступенью циклонов. Пройдя весь цикл тепловой обработки, и декарбонизировавшись до степени 0,22 продукт поступает в печь на дальнейшую тепловую обработку.
В проекте определены основные размеры циклонной установки. Предложенная конструкция теплообменника рассчитана на производительность по частично декарбонизированной муке – 1700 т/сут, при условии, что температура дымовых газов на входе в установку – 1050 оС, а температура частично декарбонизированной муки на выходе – 750 оС.

Содержание
Введение …………………………………………………………….............................
1. Обоснование выбора конструкции теплотехнической установки и краткое её характеристика ……………………………………………………………………………….
1.1. История возникновения теплообменника циклонного типа ……………
1.2. Циклонные теплообменники………............................................................
1.3. Циклонный теплообменник фирмы «Гумбольдт» ....................................
1.4. Размер частиц, время нагрева и оседание их в циклонах .........................
1.5. Размеры циклонных тепло¬обменников …………………………………..
1.6. Теплообмен в циклонных теплообменниках ..…………………………...
1.7. Разновидности конструкций теплообменных устройств ……………….
1.8. Схема установки циклонных теплообменников …….…………………...
1.9. Выбор и обоснование конструкции теплотехнической установки ..……
1.10. Патентный обзор………………….………………….……………………..
2. Теплотехнические расчеты ………………………………………………………...
2.1. Материальный баланс процесса частичной декарбонизации сырьевой муки …………………………………………………………………………………….
2.2. Тепловой баланс циклонного теплообменника ..…………..…………….
3. Аэродинамический расчет, подбор дымососа …...……………………………….
4. Расчет размеров установки, теплоизоляции, точки росы..……………………….
4.1 Расчет размеров установки ……………………….......................................
4.2. Расчет футеровки и теплоизоляции ……..…………..……………………
4.3. Расчет температуры точки росы ..……..…………..………………………
5. Эксергетичечкий анализ установки ……………………………………………….
Заключение………………………………………………………………………..........
Список использованных источников.………………………………………..……….
