Утилизатор теплоты дымовых газов

290

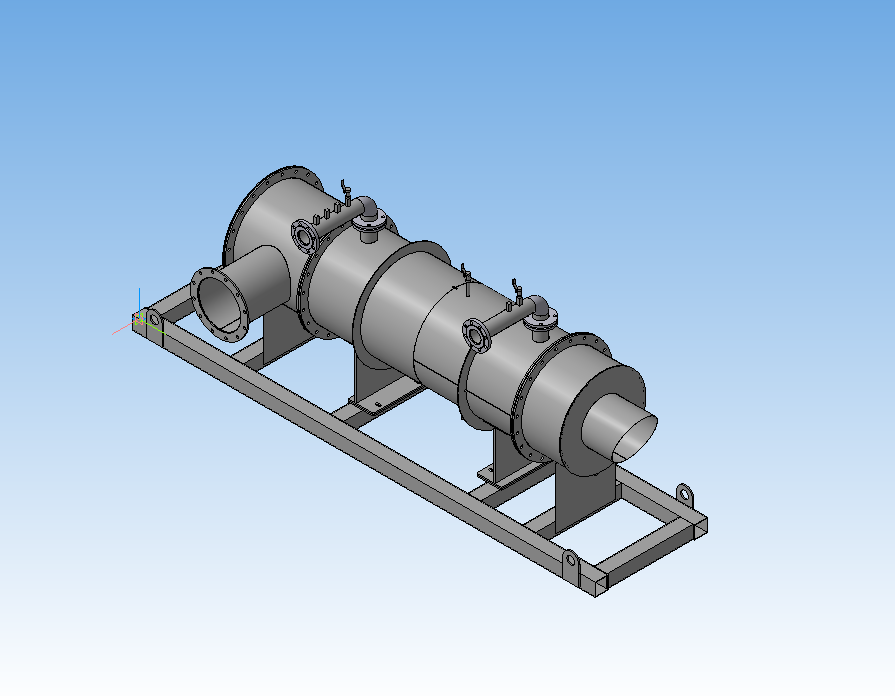

УТГ.325.15.000-теловой модуль, предназначен для утилизации теплоты уходящих газов , в состав, которого входят: трубный пучок, входная камера и выходная камера.

3D Модели котел-утилизатор теплообменник Теплотехника

Автор

Ринат Саитов

Дата

29.10.2020

Язык

Русский

Состав

3D сборка

Софт

КОМПАС-3D 16 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

УТГ.325.15.000 - Тепловой модуль
- УТГ.325.15.300-Входная камера
  - УТГ.325.15.300 - Входная камера.a3d
  - фланец300.m3d
  - УТГ.325.15.301 - Обечайка для входной камеры.m3d
  - ручка.m3d
  - заглушка600.m3d
  - УТГ.325.15.302 - Патрубок.m3d
- УТГ.325.15.400-Выходная камера
  - УТГ.325.15.401 - Обечайка выходной камеры.m3d
  - УТГ.325.15.400 - Выходная камера.a3d
  - УТГ.325.15.402 - Крышка.m3d
  - УТГ.325.15.403 - Выходной патрубок.m3d
- УТГ.325.15.000 - Тепловой модуль.a3d
- УТГ.325.15.100-Трубный пучок
  - УТГ.325.15.015 - Приставка.m3d
  - УТГ.325.15.014 - Муфта 1_2 L=50мм.m3d
  - УТГ.325.15.003 - Звезда.m3d
  - УТГ.325.15.012 - Сгон 3_4.m3d
  - УТГ.325.15.009-Подложка.m3d
  - УТГ.325.15.002 - Кольцо.m3d
  - УТГ.325.15.011 - Пластина.m3d
  - ТММ-Фл.600.6 - Фланец Ду600.m3d
  - УТГ.325.15.007 - Патрубок.m3d
  - УТГ.325.15.005 - Обечайка 2-ая половина.m3d
  - Кран 3_4 .m3d
  - УТГ.325.15.010 - Опора.m3d
  - УТГ.325.15.013 - Труба ф21х2,5 L=60мм.m3d
  - УТГ.325.15.004 - Обечайка 1-ая половина.m3d
  - УТГ.325.15.006 - Патрубок.m3d
  - УТГ.325.15.000 - Трубный пучок.a3d
  - УТГ.325.15.008 - Ребро.m3d
  - УТГ.325.15.001 - Трубная доска.m3d
- УТГ.325.15.200-Рама
  - ТМВГ.540.01.012 - Профиль 100х100х4 L=650мм.m3d
  - ТМВГ.540.01.010 - Рама под УТГ.a3d
  - ТМВГ.540.01.011 - Профиль 100х100х4 L=3500мм.m3d
  - ТМВГ.540.01.013 - Ухо.m3d
  - ТМВГ.540.01.014 - Опора.m3d
