Паровая турбина типа Р-50-130/13 с противодавлением, имеет номинальную мощность 50 МВт при 3000 об/мин, предназначена для непосредственного привода генератора переменного тока типа ТВФ-60-2 мощностью 60 МВт.
Турбина парового типа Р-50-130/13 спроектирована на следующие параметры:
Давление свежего пара перед автоматическим стопорным клапаном (АСК) - 130 ата;
Температура свежего пара перед АСК - 555 C;
Максимальная пропускная способность цилиндра по острому пару - 450 т/ч.
- Главная -
- Чертежи -
- Теплотехника -
- Турбины -
- Чертеж паровая турбина типа Р-50-130/13

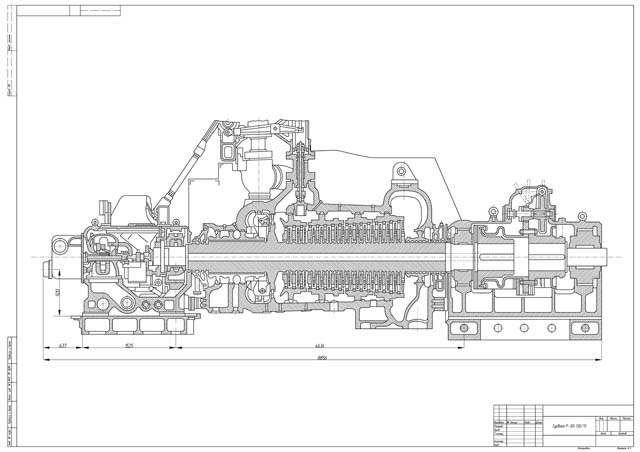

Чертеж паровая турбина типа Р-50-130/13
1
3
2254
34
1
40
Сообщить о проблеме
Автор
EnergeticIII
Дата
09.07.2021
Язык
Русский
Состав
ВО
Софт
AutoCAD
Как открыть?
Отзывов пока нет
Содержимое архива
-
Паровая турбина Р 50-130-13.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Максим Мелешко
Олег
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Чертёж не соответствует картинке, большая часть просто корпус а не сам чертёж.
Учитесь пользоваться программой AutoCAD. Внизу есть листы и пространство модели, включите лист 1. Вы увидите чертеж, такой же точно как на картинке предварительного просмотра. Если Вы открываете через другой софт, то в настройках импорта указывайте первый лист. Так же убедитесь что у Вас правильно выставлен масштаб.
