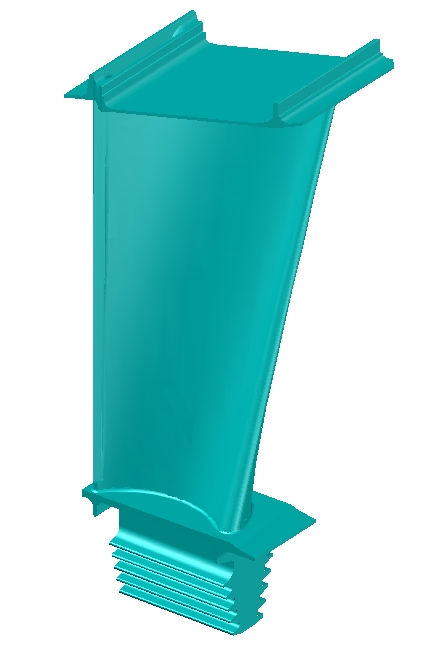

Охлаждаемая лопатка рабочего колеса турбины авиадвигателя НК-22. Масштаб 1:1, твердотельная модель. Конструкция и размеры взяты с реальной детали.
Воздух для охлаждения поступает через два отверстия, расположенных в хвостовике и выходит через прорезь в задней кромке пера лопатки.
- Главная -
- Чертежи -
- Теплотехника -
- Турбины -
- Охлаждаемая лопатка авиационной турбины.
Охлаждаемая лопатка авиационной турбины.
2
3
312
3
1
70
Сообщить о проблеме
Автор
Павел
Морозов
Дата
02.08.2024
Язык
Русский
Состав
3D модель одной деталью.
Софт
AutoCAD 2022
Как открыть?
Отзывов пока нет
Содержимое архива
-
лопатка 3Д разрез.dwg
-
лопатка 3Д.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
