Расчет "цилиндра конденсационной турбины"

Калининградский государственный технический университет
Факультет судостроения и энергетики
Кафедра судовых энергетических установок и теплоэнергетики
КУРСОВОЙ ПРОЕКТ
по дисциплине "Турбины ТЭС и АЭС"
Тема проекта: Расчет "цилиндра конденсационной турбины"

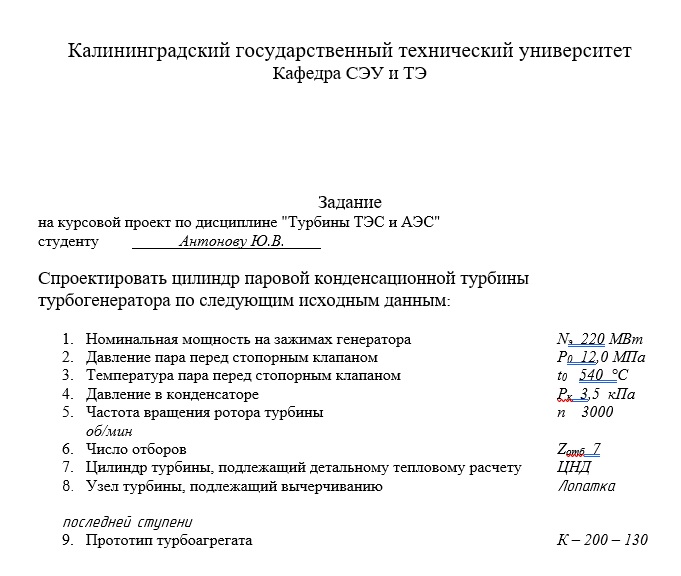

Спроектировать цилиндр паровой конденсационной турбины турбогенератора по следующим исходным данным:

1. Номинальная мощность на зажимах генератора Nэ 220 МВт
2. Давление пара перед стопорным клапаном Р0 12,0 МПа
3. Температура пара перед стопорным клапаном t0 540 °С
4. Давление в конденсаторе Рк 3,5 кПа
5. Частота вращения ротора турбины n 3000 об/мин
6. Число отборов Zотб 7
7. Цилиндр турбины, подлежащий детальному тепловому расчету ЦНД
8. Узел турбины, подлежащий вычерчиванию Лопатка
последней ступени ……………………………… ……………..
9. Прототип турбоагрегата К – 200 – 130

1. Задание на курсовую работу . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
2. Описание турбины К-200-130 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3. Тепловой расчет конденсационной паровой турбины . . . . . . . . . . . . . . . . . . . . . . . . . 6
3.1. Предварительное определение расходов пара . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3.2. Предварительное построение процесса расширения в турбине в диаграмме. .8
3.3. Расчет тепловой схемы. Определение расчетного значения расхода пара . . . . . . .10
3.4. Определение числа ступеней ЦНД. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
3.5. Детальный расчет ступеней ЦНД. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
4. Список используемой литературы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
5. Приложения
