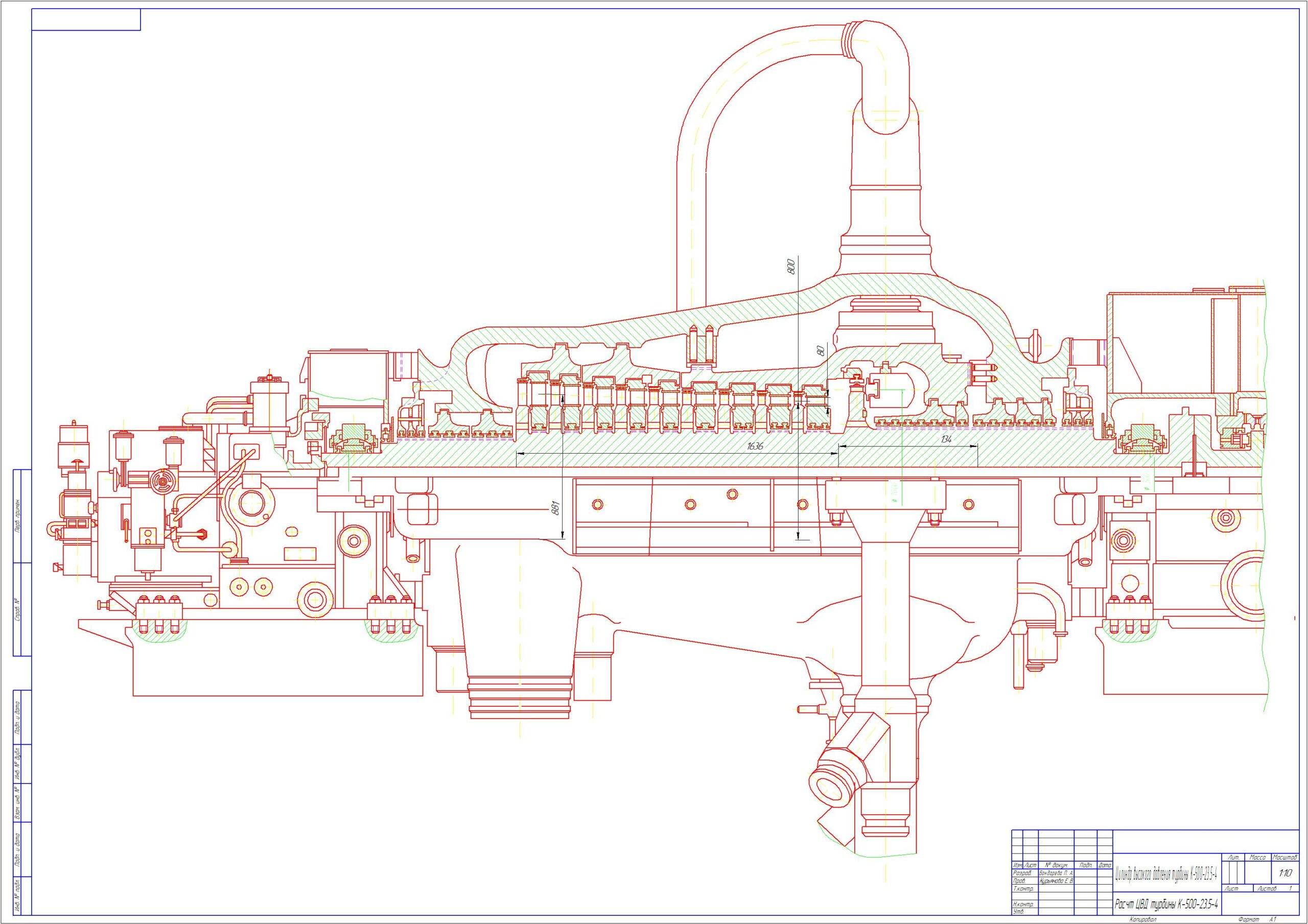

Расчет ЦВД турбины К-500-23.5-4

Филиал "НИУ "МЭИ" в г. Волжском
Кафедра Теплоэнергетики
Курсовой проект по дисциплине "Турбины ТЭС и АЭС"
На тему "Расчет ЦВД турбины К-500-23.5-4"
2020

Исходные данные:
К-500-23.5-4
Nэ = 500 МВт
N = 180 МВт
Ро = 23,5 МПа
to = 550 ОС
Рk = 3,7 МПа
n = 50 c-1
I = 1 шт.
G = 470 кг/с
1р + 11

Оглавление

1. Исходные данные для расчета ЦВД турбины………………………………………....3
2. Описание прототипа турбины…………………………………………………………..4
3. Предварительная оценка экономичности турбины…………………………………...5
4. Определение расхода пара в регенеративные отборы ...……………………………..8
5. Определение оптимального давления в камере регулирующей ступени……….....11
6. Распределение теплоперепада в ЦВД. Облик первой и
последней нерегулируемой ступеней…………………………………………………17
7. Определение проточной части турбины и числа ступеней ЦВД……………………20
8. Определение параметров пара перед ступенями. Графики распределения
параметров пара………………………………………………………………………...22
9. Заключение………………………………………………………………………...……23
10. Список используемой литературы……………………………………….…..……….24
