Турбина К-1000-60/3000-3 (Проект АЭС Бушер)

0
310
16145
48
2
20

Саратовский государственный технический университет им. Ю.А. Гагарина
Кафедра промышленная теплоэнергетика
Курсовой проект по дисциплине "Тепловые двигатели и нагнетатели"
На тему: "Расчёт тепловой схемы и проточной части турбины К-1000-60/3000-3
Саратов 2012

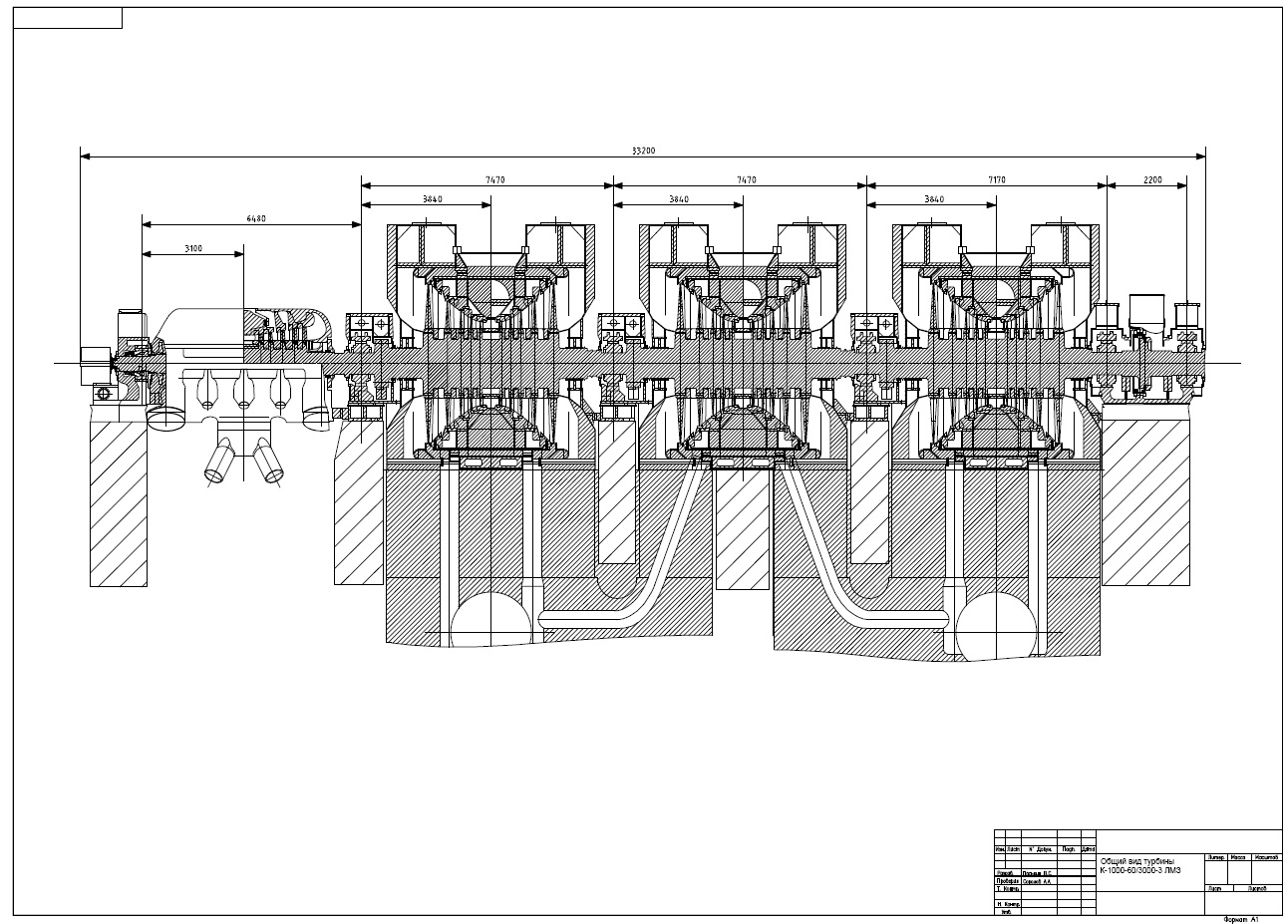

В данной работе изображён общий вид в разрезе турбины К-1000-60/3000-3. 3-й модификации специально для проекта АЭС Бушер.

Турбина К-1000-60/3000-3 предназначена для непосредственного привода генератора переменного тока ТВВ10002/27Т3 АО "Электросила", монтируемого на общем фундаменте с турбиной.
Турбина изготавливается в соответствии с ГОСТ 24277-91.
Ресурс турбины, определяемый примененными для основных деталей жаропрочными материалами и конструктивными особенностями, при соблюдении правил эксплуатации турбины, составляет 200000 часов.
Турбина представляет собой одновальный четырех цилиндровый агрегат, состоящий из симметричного двухпоточного цилиндра высокого давления и трех симметричных двухпоточных цилиндров низкого давления: ЦНД-1, ЦНД-2 , ЦНД-3 . Порядок отсчета ЦНД производится от ЦВД к генератору.
Турбина имеет шесть нерегулируемых регенеративных отборов пара. Кроме того имеется возможность дополнительного отбора пара на собственные нужды блока из паропроводов второго отбора до 175 т/ч.
