КОМПАС 3D 18

МЧ00.60.00.00.СБ

ВлГУ
Кафедра машиностроения
Инженерная графика
Владимир 2015

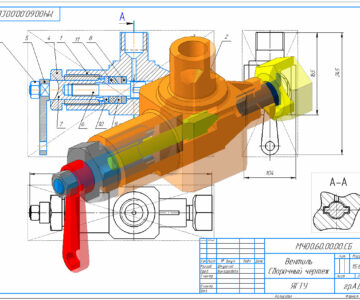

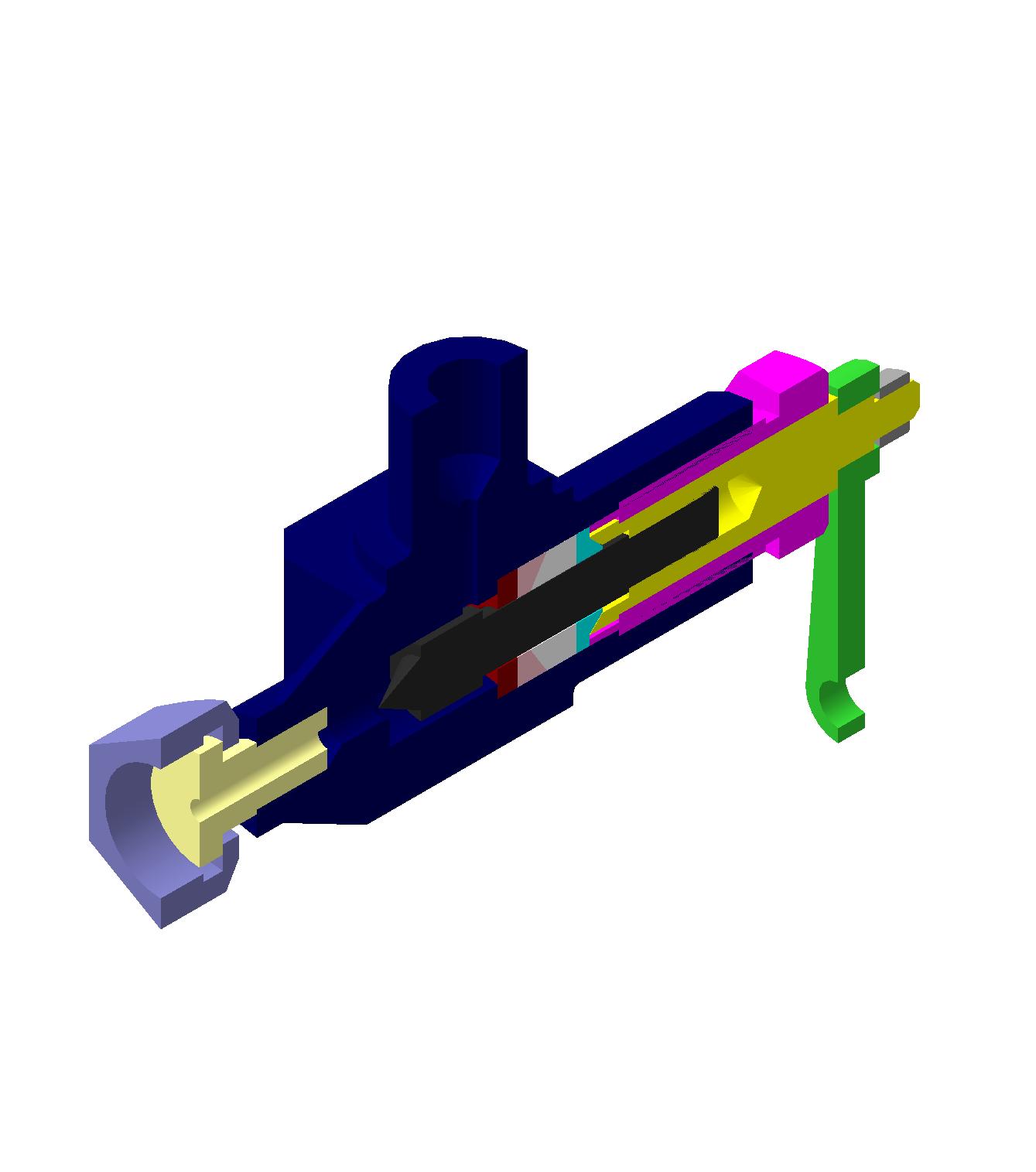

С.К. Боголюбов "Чтение и деталирование сборочных чертежей". Состоит из 3D моделей и 2D чертежа.

Состав: 3D модели деталей, 3D модель сборки, чертеж, спецификация. Язык документа

Софт: КОМПАС-3D 16.1

Просмотр файлов
Вентиль СБ Спецификация.cdw

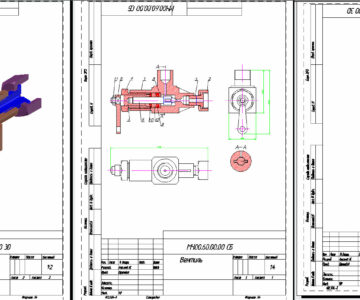

Вентиль чертеж.cdw
Втулка _ МЧ00.60.00.03 .m3d
Гайка _ МЧ00.60.00.02.m3d
Гайка _ МЧ00.60.00.04.m3d
Гайка клапана _ МЧ00.60.00.07.m3d
Клапан _ МЧ00.60.00.06.m3d
Кольцо _ МЧ00.60.00.09.m3d
Кольцо _ МЧ00.60.00.10.m3d
Корпус _ МЧ00.60.00.01.m3d

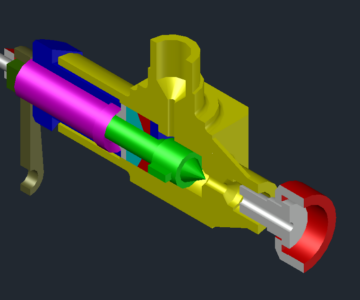

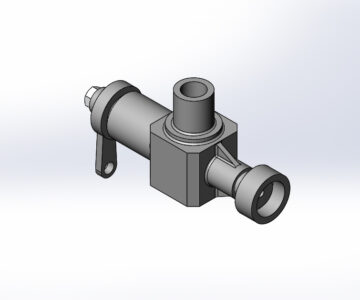

МЧ00.60.00.00.СБ.a3d
Рукоятка _ МЧ00.60.00.05.m3d
Шайба _ МЧ00.60.00.08.m3d
Шнур асбестовый ЩАОН 151 ГОСТ 1779-83 _ Шнур асбестовый ЩАОН 151 ГОСТ 1779-83.m3d
