3D-моделирование механических часов маятникового типа в графическом редакторе Компас-3D

Брестский государственный технический университет
Кафедра инженерной графики и начертательной геометрии
3D-моделирование механических часов маятникового типа в графическом редакторе Компас-3D
Брест 2013

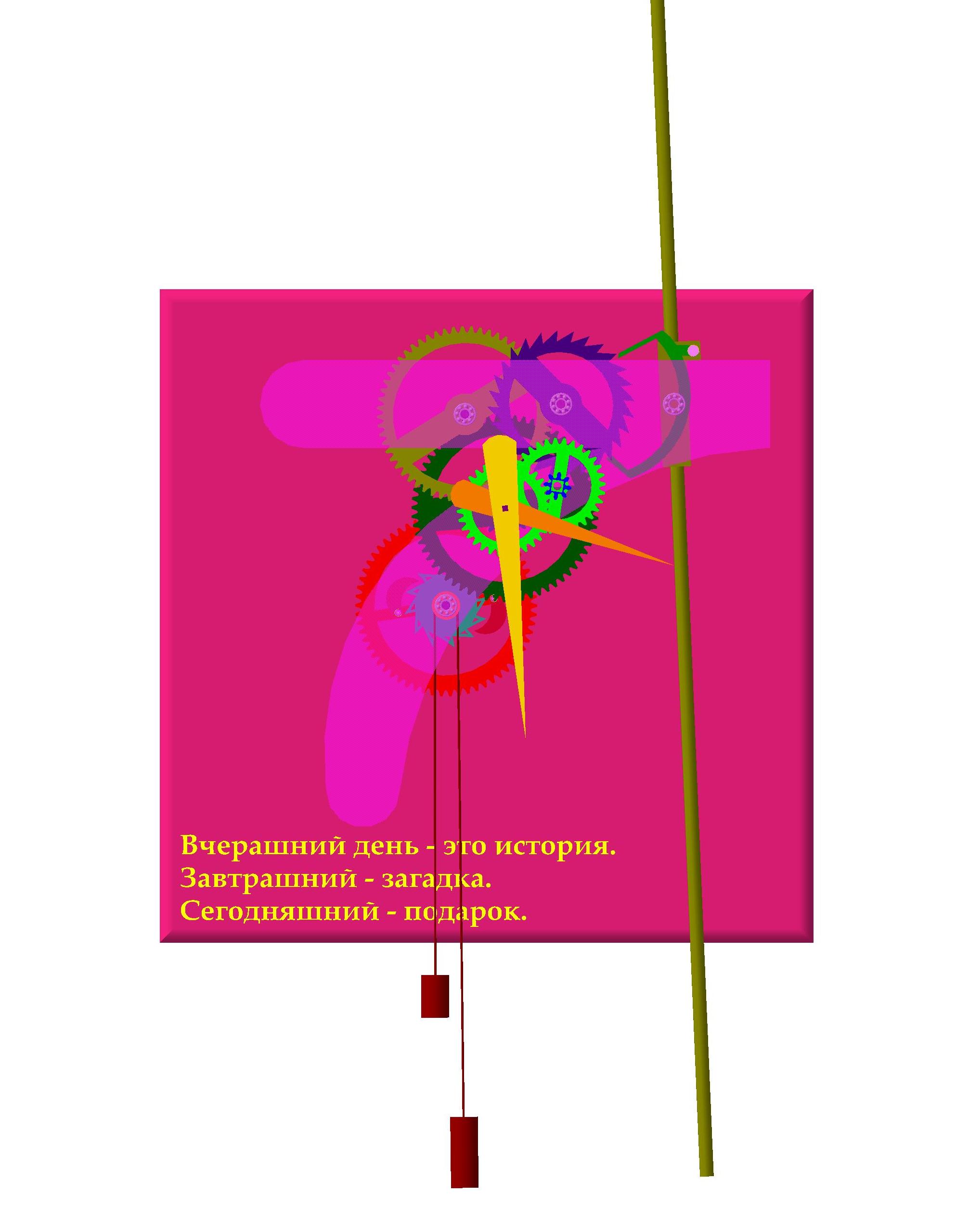

При создании 3D-деталей в графическом редакторе КОМПАС-3D использовались операции вращения, выдавливания, кинематическая операция. При создании сборки использовалось сопряжение компонентов: совпадение, соосность, расположение элементов на заданном расстоянии. Для создания зубчатых колес применялся модуль КОМПАС-GEARS. Также использовалась библиотека анимации для придания движения
часовому механизму.
1. Груз
2. Валик
3. Тормозное колесико
4. Анкер
5. Маятник
6. Минутная шестеренка
7, 8, 9. Шестеренка
10. Минутная стрелка
11. Часовая стрелка
12. Подшипник 4А-1000093 ГОСТ 10058-90 (10 штук)
13. Ось (4 штук)
14. Болт
15. Храповой механизм
