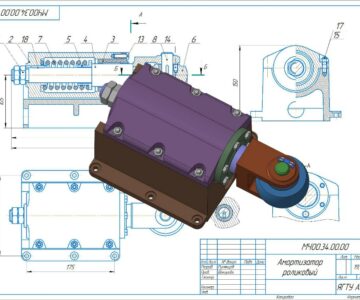

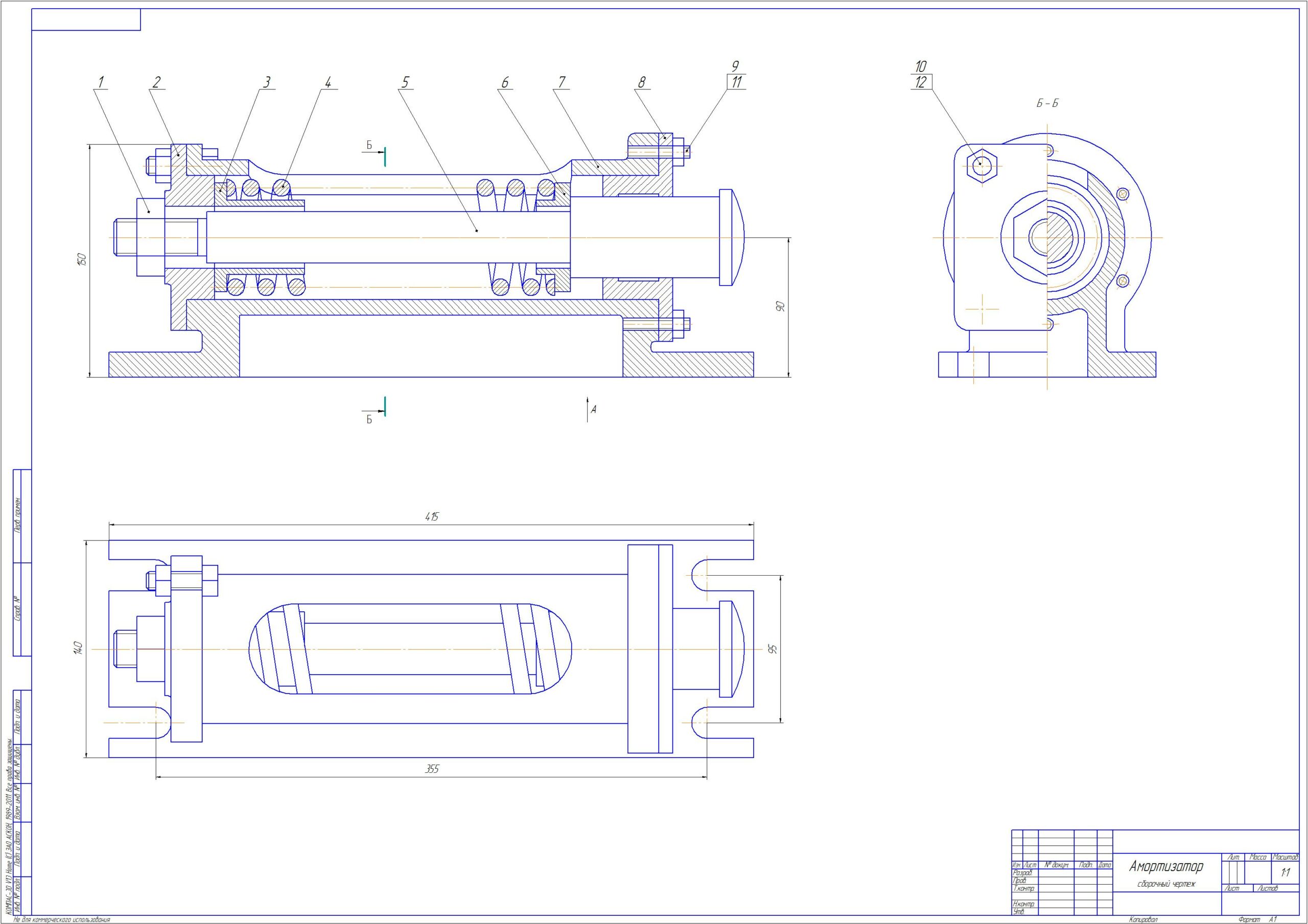

Амортизатор данной конструкции применяется в автоматических линиях при транспортировке деталей. Деталь, поступающая из загрузочного барабана, ориентируется на транспортирующем устройстве под действием толкателя, который подводит деталь до буфера поз. 3 амортизатора. Амортизатор крепят на раме транспортирующего устройства четыремя болтами, которые входят в пазы основания корпуса поз. 1. Пружина поз. 7 гасит ударные нагрузки, действующие на буфер поз. 3 Усилие пружины регулируют гайкой поз. 11.
