Блок подвесной - вариант №49

Ж.А. Пьянкова - Построение трехмерных сборочных единиц в системе "Компас 3D". Вариант №49 - Блок подвесной.

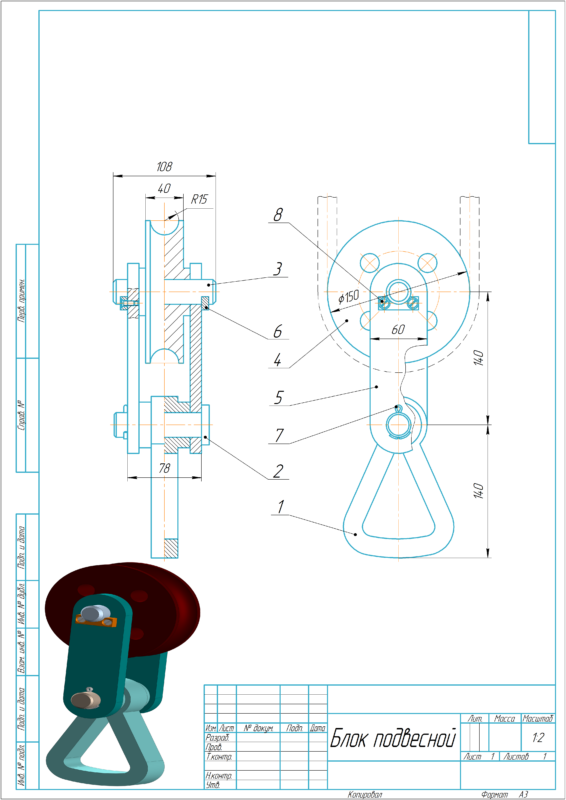

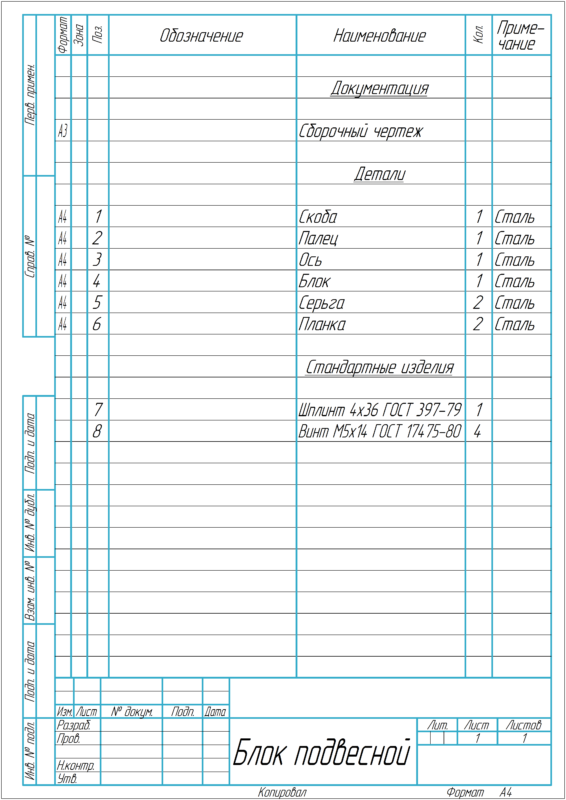

Грузоподъемное устройство, состоящее из скобы (1), к которому подвешивается груз, и вращающегося на оси ролика, на ободе которого имеется желобок (ручей) для каната или цепи. Вращаясь вокруг собственной оси, блок перемещается в пространстве поступательно вместе с грузом. Чтобы с блоком (4) не вращалась ось (3), в прорези на оси вставлены планки (6), закрепленные на серьгах (5) винтами (7). Детали позиций 1–5 выполнены из стали 40Х ГОСТ 4543-71, деталь позиции 6 – из стали 08 ГОСТ 1050-88.
