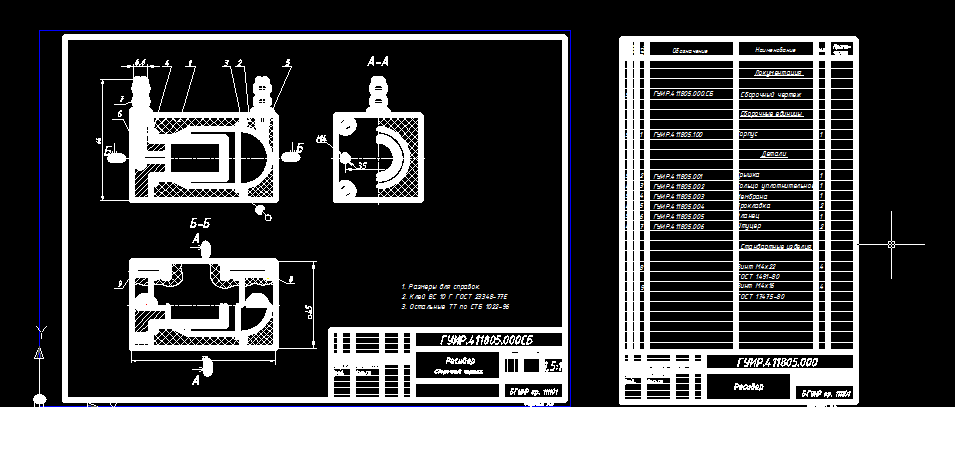

Сборочный чертеж ресивера с спецификацией к нему. На чертеже есть разрезы и нанесены все требуемые размеры. Чертеж выполнен студентом первого курса БГУИР, проверял Мисько. Ресивер используется для сглаживания колебаний давления в пневмо системах, возникающих при пульсирующей подаче и прерывистом расходе газа. Емкость рессивера, зависит от мощности прибора в который он устанавливается, и измеряется в литрах. Техничесие характеристики: ресивер на 6 литров.
