Конкурс асов 3D-моделирования

Деталирование "Пневмопривод отключения компрессора"

Вологодский государственный университет
Кафедра "Технология машиностроения"
Курсовой проект по дисциплине "Начертательная геометрия"
На тему: деталирование "пневмопривод отключения компрессора"
Вологда 2018

Гончаренко, Григорий Трофимович. Чтение и деталирование чертежей общих видов. Альбом [Изоматериал] : учебное пособие для студентов машиностроительных специальностей вузов / Г. Т. Гончаренко, В. С. Фейгин. - 3-е изд., перераб. и доп. - М. : Машиностроение, 1980. - 120 л.

Исходные данные к проекту (работе) сборочный чертеж изделия, спецификация
Содержание пояснительной записки (перечень вопросов, которые подлежат разработке)
1. Принцип работы изделия;
2. Описания способов и методов, используемых при построении 3D моделей;
3.Описание процесса создания 3D-модели сборочного чертежа;
4.Выводы; список литературы.
Перечень графического материала (с точным указанием обязательных чертежей):
1. Сборочный чертеж изделия. Формат А1
2. Аксонометрическая проекция корпусной детали с вырезом положительной четверти;
3. Чертежи деталей, входящих в сборку. Формат А2, АЗ, А4.
4. Спецификация.

Состав: Пояснительная записка, пневмопривод отключения компрессора (СБ), 3D модель пневмопривода, деталировка (всех деталей), спецификация (основная, кронштейн, штуцер). Язык документа

Софт: КОМПАС-3D 18

Файлы:

Каталог / Начертательная геометрия и Инженерная графика / Деталирование "Пневмопривод отключения компрессора"

Чертежи итоговые/

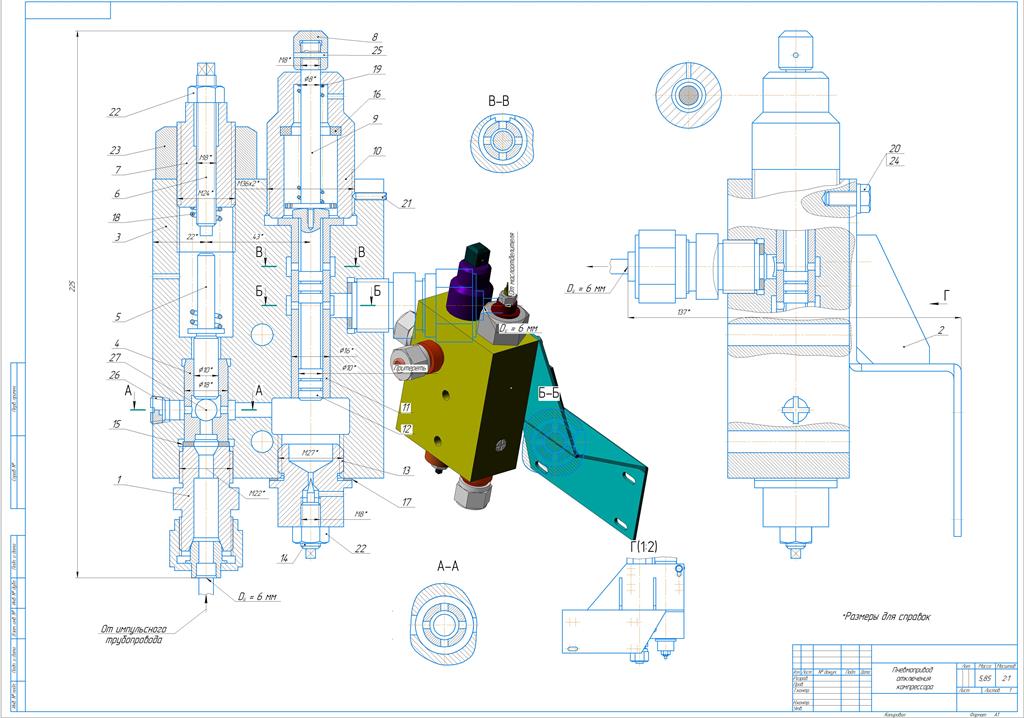

Чертежи итоговые/0. Сборка.cdw
Чертежи итоговые/1. Чертеж штуцера.cdw
Чертежи итоговые/10. Чертеж стакана раздолбанный.cdw
Чертежи итоговые/11. Чертеж втулки.cdw
Чертежи итоговые/12. Чертеж золотника.cdw
Чертежи итоговые/13. Чертеж крышки.cdw
Чертежи итоговые/14. Чертеж иглы.cdw
Чертежи итоговые/15. Чертеж прокладки.cdw
Чертежи итоговые/16. Чертеж кольца.cdw
Чертежи итоговые/17. Чертеж прокладки.cdw
Чертежи итоговые/18. Чертеж пружины.cdw
Чертежи итоговые/19. Чертеж пружины.cdw
Чертежи итоговые/2. Чертеж кронштейна.cdw
Чертежи итоговые/3. Чертеж корпуса.cdw
Чертежи итоговые/4. Чертеж втулки.cdw
Чертежи итоговые/5. Чертеж толкателя.cdw
Чертежи итоговые/6. Чертеж упора.cdw
Чертежи итоговые/7. Чертеж втулки.cdw
Чертежи итоговые/8. Чертеж наконечника.cdw
Чертежи итоговые/9. Чертеж толкателя.cdw
Чертежи итоговые/Сборка до раззрушения.cdw
Чертежи итоговые/Чертеж корпуса нераздолбанный.cdw
Чертежи итоговые/Чертеж косынки из сборки.cdw
Чертежи итоговые/Чертеж кронштейна из сборки.cdw
Чертежи итоговые/Чертеж ниппеля из сборки.cdw
Чертежи итоговые/Чертеж штуцера из сборки.cdw
Курсовая работа по начертательной геометрии.docx
Детали/
Детали/1. Штуцер.a3d
Детали/10. Стакан.m3d
Детали/11. Втулка.m3d
Детали/12. Золотник.m3d
Детали/13. Крышка.m3d
Детали/14. Игла.m3d
Детали/15. Прокладка.m3d
Детали/16. Кольцо.m3d
Детали/17. Прокладка.m3d
Детали/18. Пружина.m3d
Детали/19. Пружина.m3d
Детали/2. Кронштейн.a3d
Детали/23. Винт.m3d
Детали/27. Штифт.m3d
Детали/28. Пробка.m3d
Детали/28. Пробка2.m3d
Детали/3. Корпус.m3d
Детали/4. Втулка.m3d
Детали/5. Толкатель.m3d
Детали/6. Упор.m3d
Детали/7. Втулка.m3d
Детали/8. Наконечник.m3d
Детали/9. Толкатель.m3d
Детали/Дополнительная пружина 18 (2).m3d
Детали/Дополнительная пружина 18.m3d
Детали/Дополнительная пружина 19 (2).m3d
Детали/Дополнительная пружина 19.m3d
Детали/Корпус (2 исполнение).m3d
Детали/Корпус.m3d
Детали/Сборка Штуцера.a3d
Детали/Сборка.a3d
Детали/СБОРКА_КРОНШТЕЙНА_КОСЫНКА.m3d
Детали/СБОРКА_КРОНШТЕЙНА_КРОНШТЕЙН.m3d
Детали/СБОРКА_ШТУЦЕРА_ГАЙКА.m3d
Детали/СБОРКА_ШТУЦЕРА_НИППЕЛЬ.m3d
Детали/СБОРКА_ШТУЦЕРА_ШТУЦЕР.m3d
Детали/СБОРКА_ШТУЦЕРА_ШТУЦЕР2.m3d
Курсовая работа по начертательной геометрии/
Курсовая работа по начертательной геометрии/0. Пневмопривод отключения компрессора.a3d
Курсовая работа по начертательной геометрии/1. Штуцер. Сборка.a3d
Курсовая работа по начертательной геометрии/1.1. Штуцер из Штуцера.m3d
Курсовая работа по начертательной геометрии/1.2. Ниппель из Штуцера.m3d
Курсовая работа по начертательной геометрии/1.3. Гайка из Штуцера.m3d
Курсовая работа по начертательной геометрии/10. Стакан.m3d
Курсовая работа по начертательной геометрии/11. Втулка.m3d
Курсовая работа по начертательной геометрии/12. Золотник.m3d
Курсовая работа по начертательной геометрии/13. Крышка.m3d
Курсовая работа по начертательной геометрии/14. Игла.m3d
Курсовая работа по начертательной геометрии/15. Прокладка.m3d
Курсовая работа по начертательной геометрии/16. Кольцо.m3d
Курсовая работа по начертательной геометрии/17. Прокладка.m3d
Курсовая работа по начертательной геометрии/18. Пружина.m3d
Курсовая работа по начертательной геометрии/19. Пружина.m3d
Курсовая работа по начертательной геометрии/2. Кронштейн. Сборка.a3d
Курсовая работа по начертательной геометрии/2.1. Косынка из Кронштейна.m3d
Курсовая работа по начертательной геометрии/2.2. Кронштейн из кронштейна.m3d
Курсовая работа по начертательной геометрии/23. Стандартаное изделие. Винт.m3d
Курсовая работа по начертательной геометрии/27. Стандартное изделие. Штифт.m3d
Курсовая работа по начертательной геометрии/28. Стандартное изделие. Пробка.m3d
Курсовая работа по начертательной геометрии/3. Корпус.m3d
Курсовая работа по начертательной геометрии/4. Втулка.m3d
Курсовая работа по начертательной геометрии/5. Толкатель.m3d
Курсовая работа по начертательной геометрии/6. Упор.m3d
Курсовая работа по начертательной геометрии/7. Втулка.m3d
Курсовая работа по начертательной геометрии/8. Наконечник.m3d
Курсовая работа по начертательной геометрии/9. Толкатель.m3d
Спецификации/
Спецификации/Спецификация кронштейн.cdw
Спецификации/Спецификация основная.cdw
Спецификации/Спецификация штуцер.cdw
