Деталирование сборочного чертежа "Ротаметр". НГТУ. КГ0822. 010СБ
НГТУ им Р.Е. Алексеева;
Кафедра ИГ;
Тема: деталирование и создание твердотельной модели;
2019 год.

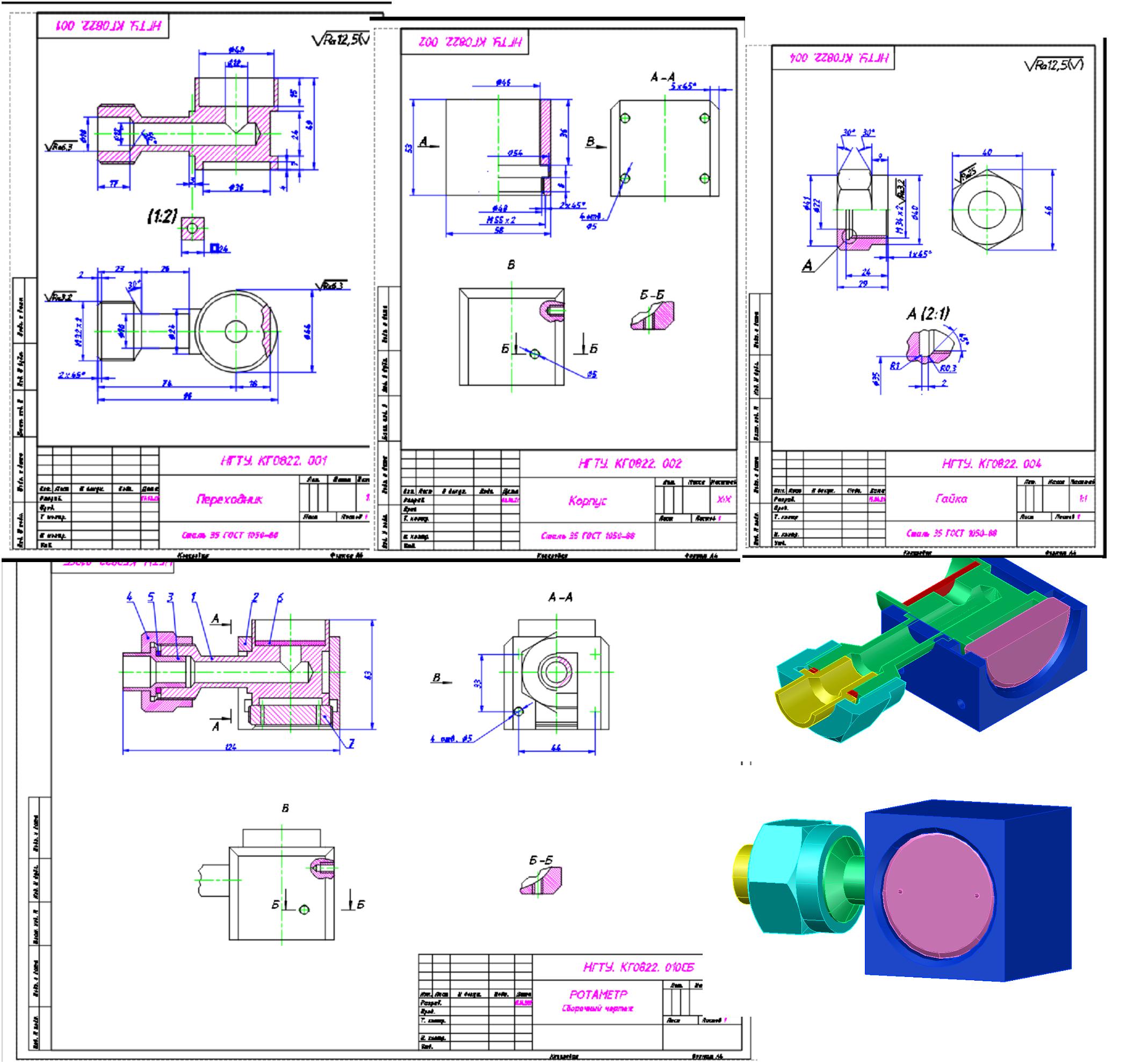

Для выполнения курсовой работы был предоставлен сборочный чертеж НГТУ.КГ0822.010СБ «Ротаметр» (полностью перенесен в файл с названием "КР.dwg"); перечень деталей, входящих в сборку.
Состав: "Ротаметр" (СБ); Выполнение деталирования деталей: "Переходник", "Корпус", "Гайка"; 3-d модель; Спецификация; ПЗ.
Софт: AutoCAD 2021
Файлы:
