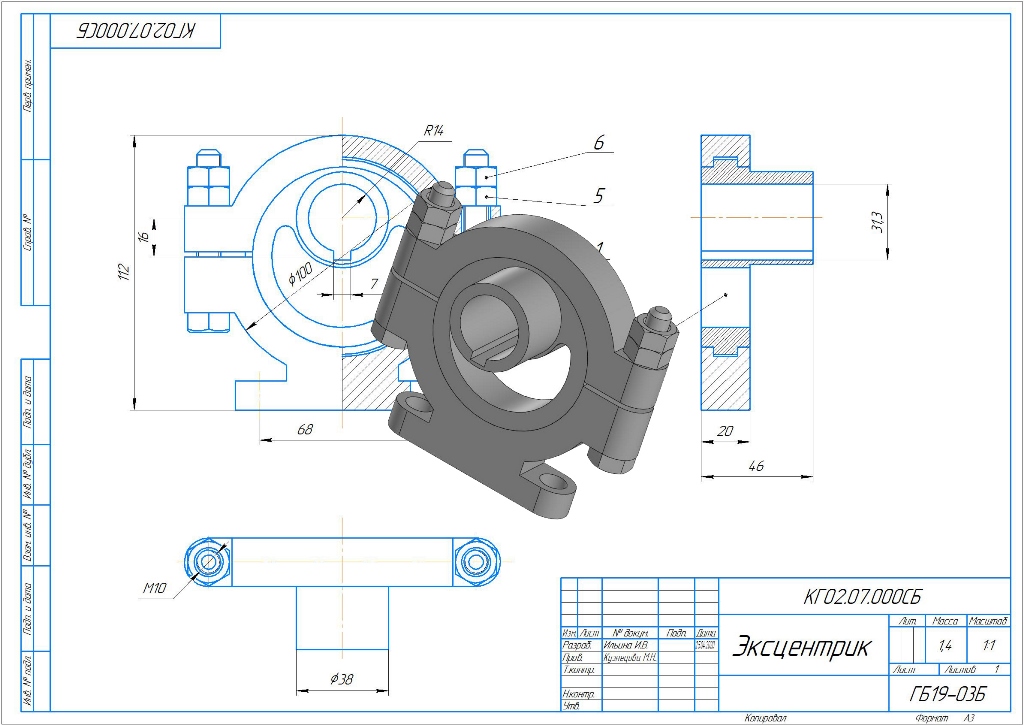

Институт нефти и газа СФУ. Кафедра технологичских машин и оборудования нефтегазового комплекса. 2020 г. РГР теме Компас-График "ЧЕРТЕЖ СБОРОЧНЫЙ". Вариант 2_7. Преподаватель Кузнецова М.Н.
Эксцентрик - круглый диск, жестко насаженный на вал, но геометрическая ось которого не совпадает с осью вала.
Эксцентрик - разновидность кривошипа малого радиуса.
План выполнения задания:
1. Прочитать описание, прилагающееся к заданию. Понять состав и принцип работы сборки.
2. По рабочим чертежам выполнить 3D модели составных частей сборки. Задать свойства моделей:
Обозначения - КГ02.ХХ.001, КГ02.ХХ.002, КГ02.ХХ.003 и т.д. Наименования и материал - из перечня элементов, прилагающемуся к заданию.
3. Используя лекцию по созданию 3D-сборки создать файл "Сборка". Задать свойства: Обозначение - КГ02.ХХ.000СБ, наименование - название сборки из задания. При необходимости добавить из Библиотек КОМПАС 3D стандартные изделия.
5.Сохранить файл (наименование и обозначение).
6. "Скриншот" экрана в формате jpeg прикрепить в электронный курс.
7. По 3D модели сборки создать сборочный чертеж. Обозначение и наименование при правильном сохранении автоматически переносятся из файла"Сборка" . Формат выбирается самостоятельно. Изображения и оформления должны точно соответствовать заданию.
