Фильтр-пресс автоматический камерный

БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра машин и аппаратов химических и силикатных производств
КУРСОВАЯ РАБОТА по дисциплине: Системы автоматизированного проектирования машин и оборудования
Тема: Разработка проектно-конструкторской документации на фильтр-пресс автоматический камерный
Минск 2014

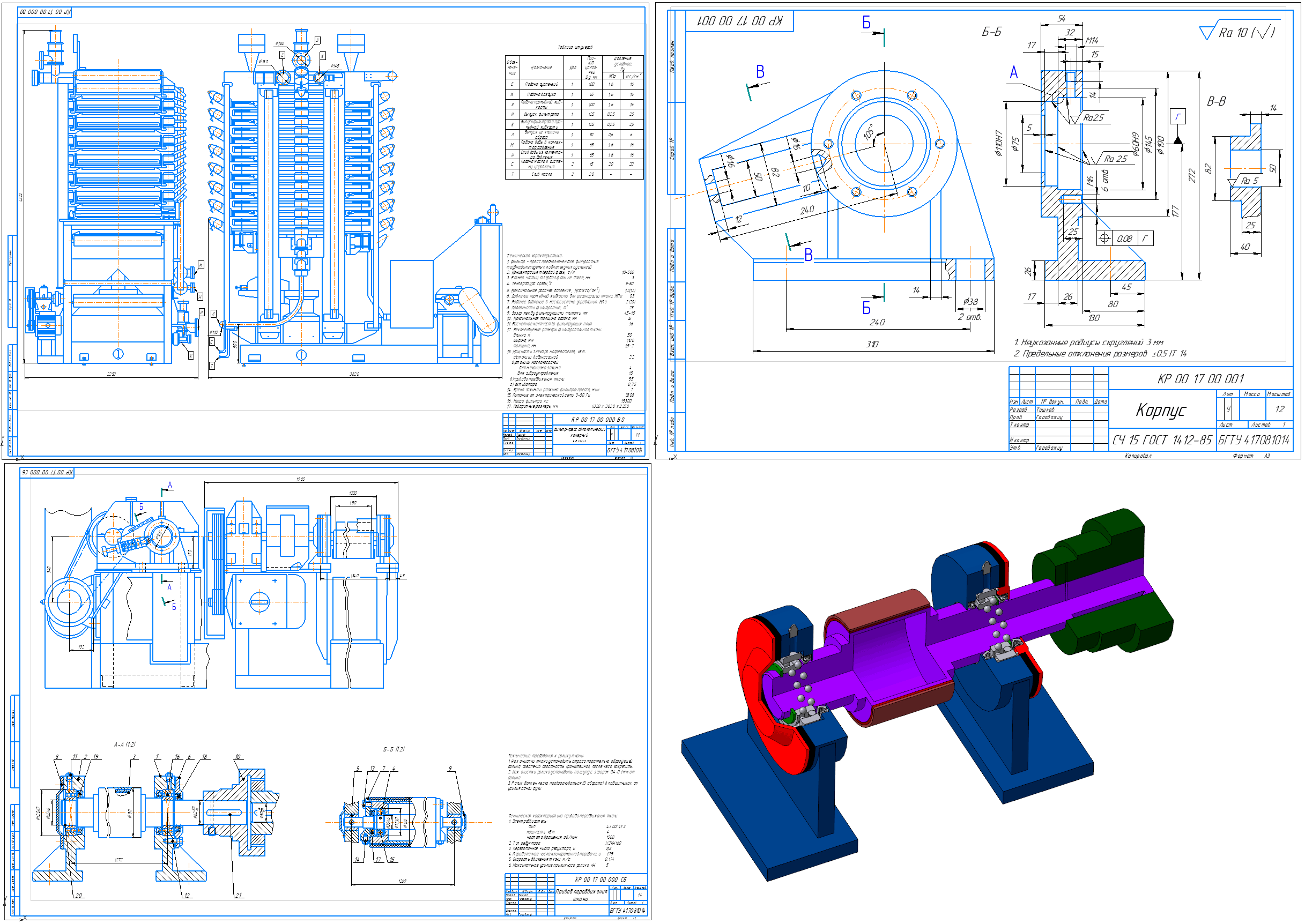

Данная курсовая работа состоит из 35 страниц, 5 литературных источников. Графический материал включает 2 листа формата А1, 3 листа формата А3, 1 лист формата А4.

Содержание
Введение……………………………………………………………………….….…...5
1 Основные приемы работы с библиотекой элементов кинематических схем в КОМПАС – 3D V13.0………………………………....7
2 Описание конструкции и принципа действия фильтр-пресса автоматического камерного……………………………….....…10
3 Расчет на прочность приводного вала фильтр-пресса….……..…………….......12
Заключение.…………………………………………...……………………………...18
Список использованных источников..……………………………………………...19
Приложение А. Расчет приводного вала фильтр-пресса в APM-Shaft…………....20
Приложение Б. Расчет подшипника в AMP-Bear ………………………………..……...29
Приложение В. Спецификация …………………..34

Техническая характеристика:
1. Фильтр - пресс предназначен для фильтрования труднофильтруемых жидкотекучих суспензий
2. Концентрация твердой фазы, г/л 10-500
3. Размер частиц твердой фазы не более, мм 3
4. Температура среды, С 5-80
5. Максимальное рабочее давление , МПа(кгс/см) 1.2(12)
6. Давление промывной жидкости для регенерации ткани, МПа 0.3
7. Рабочее давление в маслосистеме управления, МПа 2(20)
8. Повеохность фильтрвания, т 25
9. Зазор между фильтрующими плитами, мм 45-1,5
10. Максимальная толщина осодка, мм 35
11. Расчетное количество фильтрующих плит 16
12. Рекомендуемые размеры фильтровальной ткани:
длинна, м 50
ширина, мм 1100
толщина, мм 1,5-2
13. Мощность электро нагревателей, кВт:
a)станции водонасосной 22
б)станции маслонасосной:
для механизма зажима 4
для гидроумправления 1,5
в)привода предвижения ткани 5,5
г) активатора 0,75
14. Время зажима и разжима фильтра-пресса, мин 2
15. Питание от электрической сети 3~50 Гц 3808
16. Масса фильтра, кг 15300
17. Габаритные размеры, мм 4320 х 3820 х 2250
