Головка пневматического патрона для зажима кольца роликоподшипников

«Ижевский государственный технический университет им. М.Т.Калашникова»
(ВФ ФГБОУ ВПО «ИжГТУ имени М.Т.Калашникова)
Кафедра «Технология машиностроения и приборостроения»
Курсовая работа по дисциплине: Нормирование точности
на тему: «Нормирование точности корпуса изделия»
Воткинск, 2012

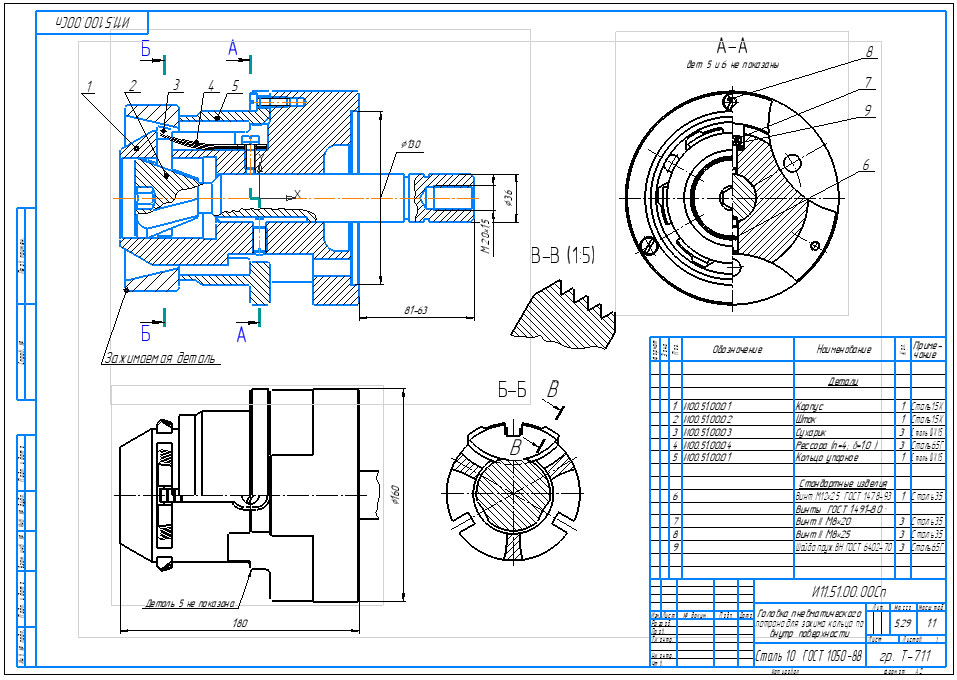

Приспособление предназначено для закрепления наружного кольца роликоподшипников по его внутренней конической поверхности.
Перед установкой кольца на приспособление шток, жёстко связанный с пневмоприводом, находится в левом положении. Сухарики под действием рессор утоплены в корпусе. Кольцо подшипника устанавливают до соприкосновении с упорным кольцом. Пневмопривод под действием сжатого воздуха давлением 39∙ 〖10〗^4 н⁄м^2 (4 кГ⁄〖см〗^2 ) передвигает шток вправо. Распорный конус штока раздвигает сухарики и прижимает их к внутренней конической поверхности кольца. Каждый сухарик имеет одну точку опоры на конусе штока и две – на поверхности кольца. Этим достигается большая точность установки обрабатываемого кольца. Вследствие конической поверхности усилие от сухариков действует на кольцо роликоподшипника не только в радиальном направлении, но и в осевом, что обеспечивает надёжное прижатие его к упорному кольцу.
После обработки кольца сжатый воздух выпускают из пневмопривода и шток отходит влево. Сухарики под действием рессор сближаются и освобождают обработанное кольцо.
Винт предохраняет шток от проворачивания.

Состав: Сборочный чертеж(СБ), Спецификация, Пояснительная записка, 3D модель корпуса Язык документа

Софт: КОМПАС-3D 12

Сайт: www

Файлы:
Рабочий .cdw
Сборка2.cdw
Пояснит записка.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Ermesigi
Дата: 2013-05-06
Просмотры: 13989
2 комментария
    1

    Здравствуйте, я хтела скачать этот материал. Оно откроеться в ворде и в компасе?

      2

      да откроется. список файлов теперь виден. поправили
