Каретка 28.000 СБ

Индивидуальное задание "Каретка" Альбом "Чертежи для деталирования" П.Е. Аксарин издательство "Машиностроение" Москва 1993 г. Шифр сборочной единицы 28.000.СБ

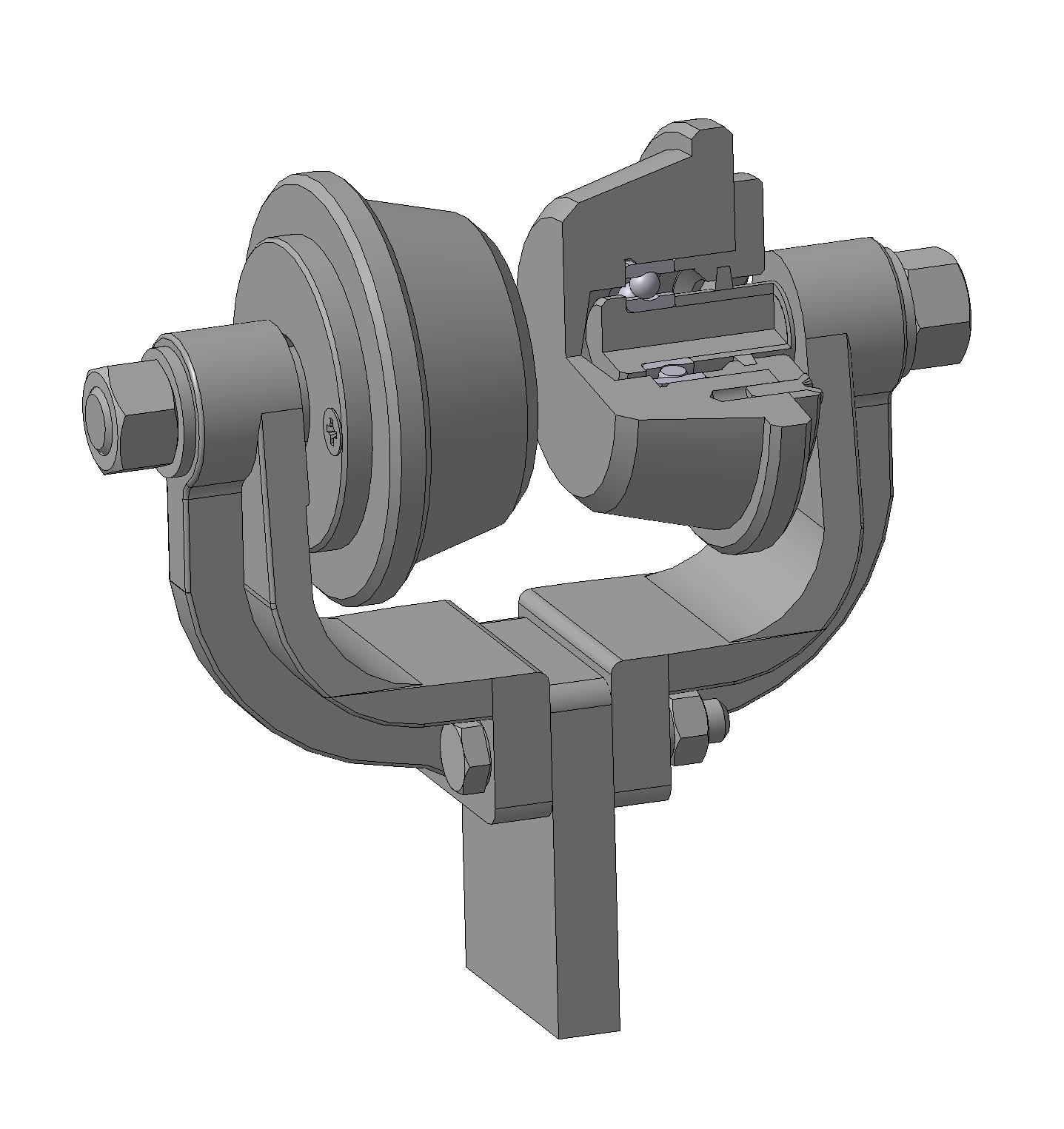

Каретка подвесного кронштейна служит для перемещения грузов по монорельсу (или двутавровой балке) и используется на складах, фермах и цехах. Она применяется также как часть ходовой тележки электротали, которая снабжается ручным или машинным приводом.

Состав: 3D сборка с историей, 3D сборка в формате Step. Язык документа

Софт: КОМПАС-3D 16 sp1

Файлы:
Втулка.m3d
Каток.m3d
Кроштейн.m3d
Крышка.m3d
Ось.m3d
Сборка.a3d
Сборка.stp
Установочный кронштейн.m3d
