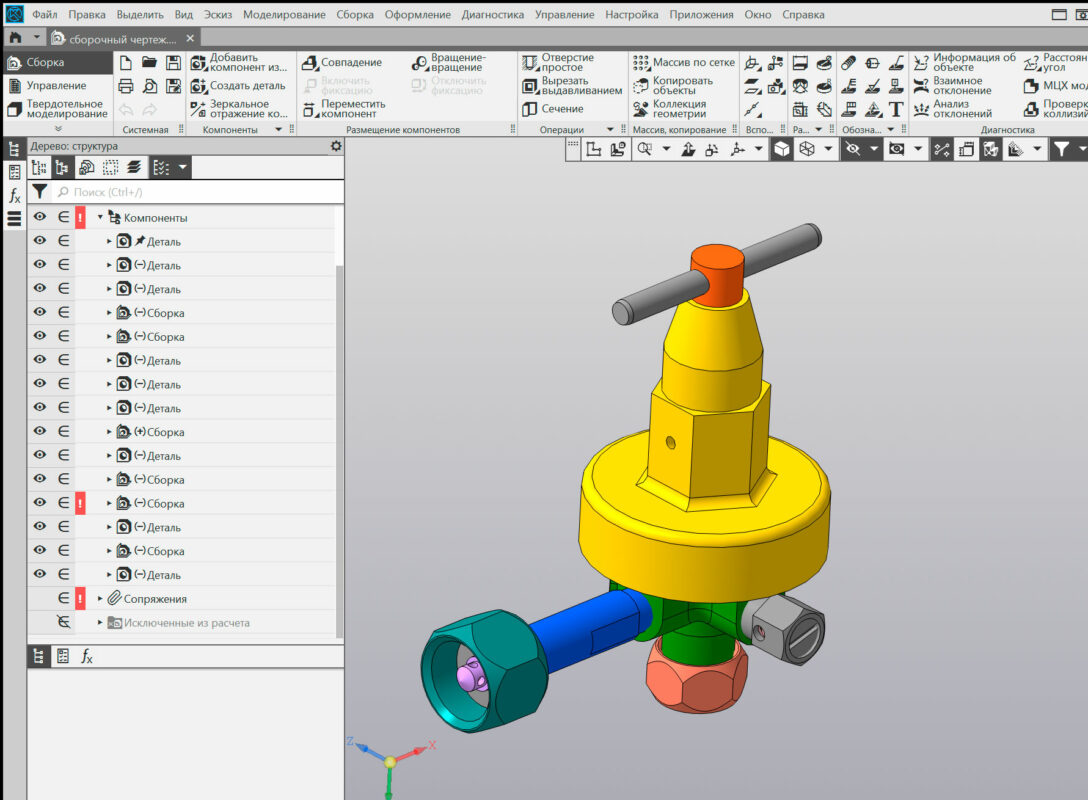

Объектом проектирования является кислородный редуктор. Для построения 3D-модели использовались чертежи из альбома В. В. Рассохина. Он представляет собой устройство, предназначенное для снижения давления кислорода и поддержания его на заданном уровне в процессе работы. К редуктору подается кислород, поступающий из баллона либо из центральной магистрали.
При вращении регулировочного винта по часовой стрелке усилие, создаваемое пружиной, передаётся через нажимную тарелку, диафрагму и шток на редуцирующий клапан. Последний, опускаясь вниз, открывает канал для прохода газа через седло в рабочую камеру корпуса. Отбор кислорода осуществляется через отверстие диаметром, выполненное в корпусе.
К отверстиям под резьбу 1/4" корпуса присоединяются два манометра: один показывает давление в баллоне, а другой — давление в рабочей камере редуктора. Уровень выходного давления регулируется степенью сжатия пружины. В конструкции предусмотрен предохранительный клапан, настроенный на срабатывание при давлении, превышающем максимально допустимое рабочее значение.
