Клапан сетевой

Московский Государственный технический университет им. Н. Э. Баумана
кафедра инженерной графики РК-1
Домашняя работа по теме "Деталировка"
Вариант № 6-14
Москва 2019

Учебная работа по теме Деталировка. В работе рассматривается "Клапан Сетевой"

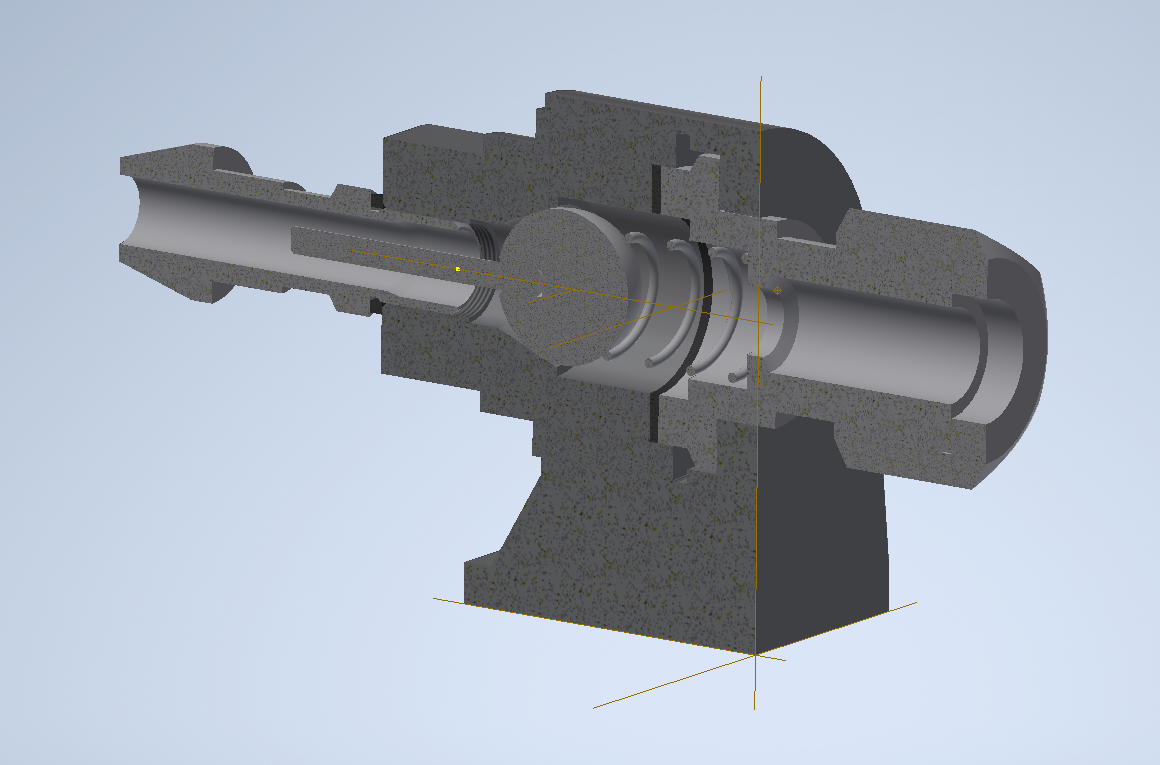

Графическая часть содержит 3D модели отдельных деталей, выполненные в программе Autodesk Inventor 2016, модель сборки, а также сборочный чертеж и чертежи отдельных деталей в формате PDF

Состав: корпус, гайка, направляющая, ниппель, основание, прокладка (поз. 3), прокладка (поз.4), пружина, шарик, штуцер, Сборка, спецификация, Чертеж сборки, чертеж деталей (ч.1), Чертеж деталей (ч.2) Язык документа

Софт: Autodesk Inventor 2016

Файлы:
штуцер.ipt
а1_1.pdf
А1_2.pdf
гайка.ipt
корпус.ipt
направляющая.ipt
ниппель.ipt
основание.ipt
прокладка поз3.ipt
прокладка поз4.ipt
пружина.ipt
Сборка1.iam
спецификация.pdf
чертеж сборки.pdf
шарик.ipt
