Кнопка. Сборочный чертеж.

Белорусский государственный университет информатики и радиоэлектроники
Кафедра инженерной графики
Работа по начертательной геометрии и инженерной графике
Минск 2015

Кнопка
Применяется для коммутации электрических цепей.
В состав кнопки входят:
сборочные единицы - крышка, колодка;
детали - корпус, шток;
стандартные изделия - (см. ниже).

Выполнить:

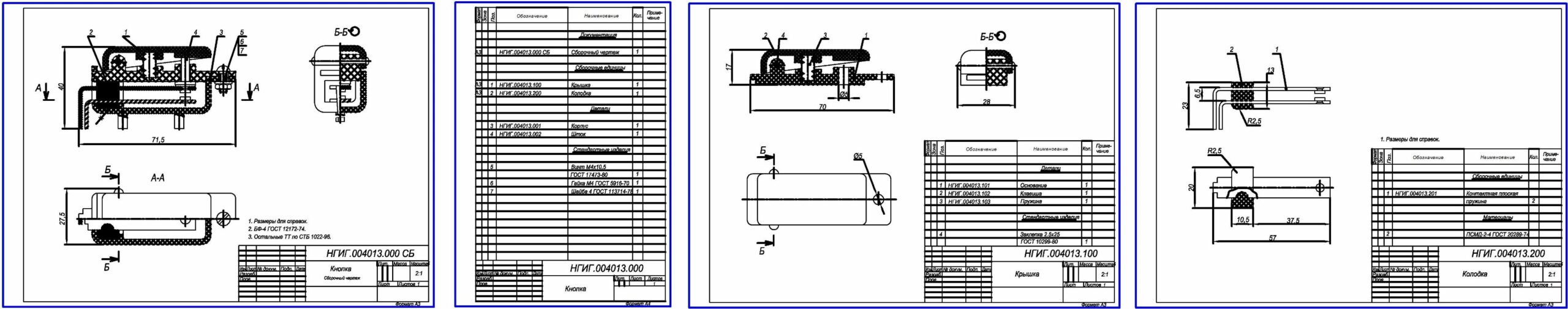

1.Чертеж сборочной единицы "Кнопка" на формате А3.
2. Чертеж сборочной единицы "Крышка" на формате А4.
3. Чертеж сборочной единицы "Колодка" на формате А4.

В задании 1 необходимо:
а) перечертить заданные изображения кнопки;
б) подобрать и вычертить в соединении винт по ГОСТ 17473-80 с шайбой по ГОСТ 11371-78 и гайкой по ГОСТ 5916-70, которыми крышка прикрепляется к корпусу;
в) показать и обозначить соединение колодки с корпусом клеем БФ-4;
г) составить спецификацию.

В задании 2:
а) построить изображения сборочной единицы "Крышка", куда входят основание, клавиша и пружина, которые соединены стандартной заклепкой;
б) определить стандарт на заклепку и ее размеры;
в) составить спецификацию.

В задании 3:
а) построить изображения сборочной единицы "Колодка", куда входят две контактные плоские пружины, которые опрессованы пластмассой ПСМД-2-4. Каждая контактная пружина представляет собой сборочную единицу, состоящую из изогнутой пластины и расклепанного на ней контакта;
б) составить спецификацию.

Примечание: заданные изображения кнопки выполнены в масштабе 2:1.
