Колесо МЧ00.31

УкрГАЖДТ, Машиностроение, Детали машин

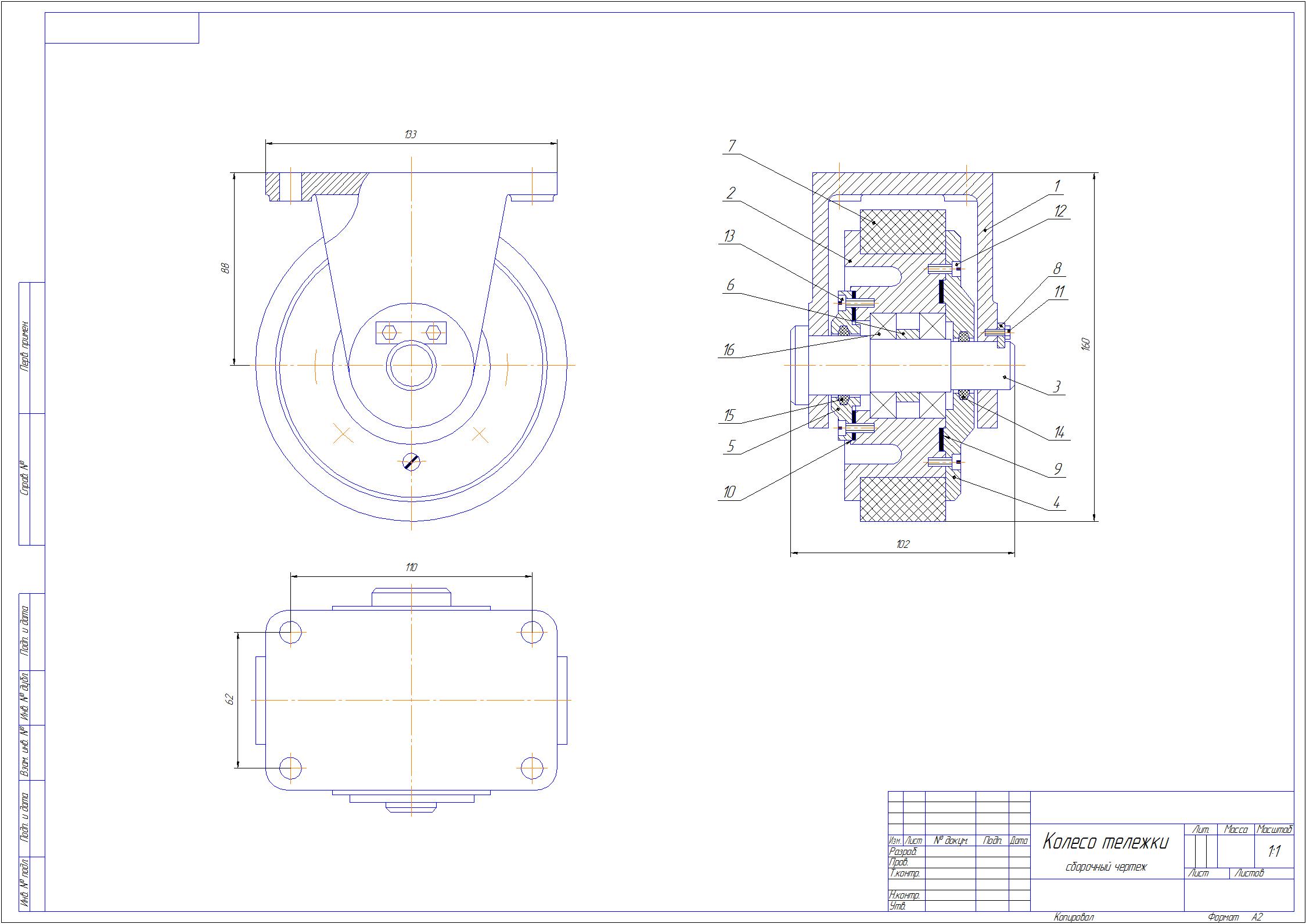

Колесо предназначено для тележки, используемой при транспортировке заготовок и готовых изделий в механическом цехе. В двух отверстиях кронштейна крепится ось поз. 3. В корпусе поз. 2 запрессованы два шарикоподшипника поз. 16, которые зажимаются крышкой поз. 4 и распорной втулкой поз. 6. В крышках поз. 4 и 5 имеются выточки под уплотнительные кольца поз. 14 и 15,
которые препятствуют попаданию пыли в подшипники. На цилиндрическую поверхность корпуса поз. 2 натянут бандаж поз. 7, который прижимается крышкой поз. 4. Колесо крепится к основанию тележки четыремя болтами.

Задание "Колесо" Альбом "Чтение и деталирование сборочных чертежей" С.К. Боголюбов. Шифр сборочной единицы МЧ00.31.00.00.СБ. См. размеры на картинке предварительного просмотра, могут отличатся издания атласа.
