Корпус волномера является несущей конструкцией измерительного устройства для измерения частоты СВЧ-сигналов.

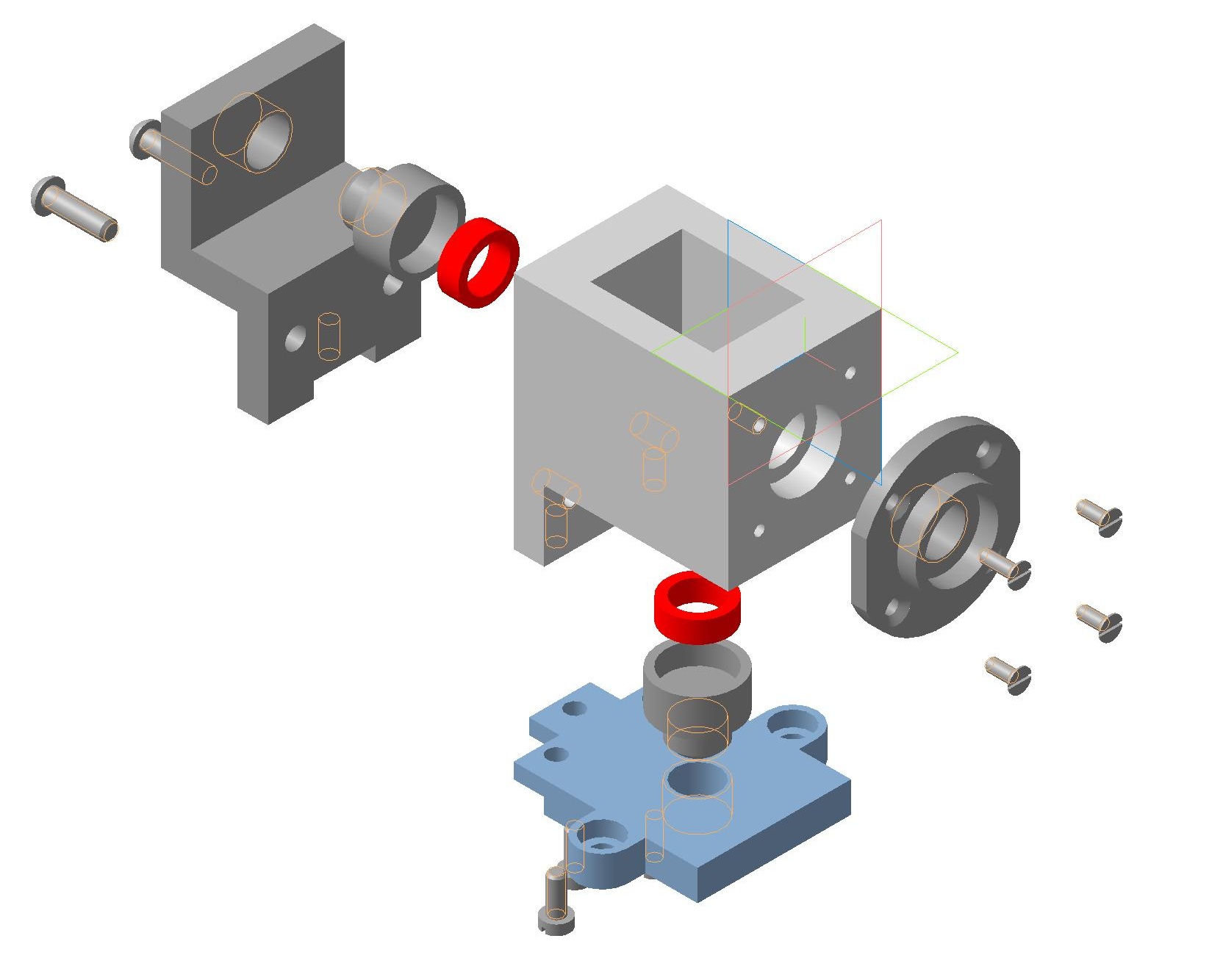

В левое отверстие основания 2 вставляется крышка 3 и закрепляется винтами 1 по ГОСТ 17473-80 присоединяется кронштейн 6. Снизу к основанию и кронштейну тремя винтами 8 по ГОСТ 1491-80 приклеплена подставка 9. В резьбовые отверстия кронштейна 6 и подставки 9 завинчиваются гнезда 4 с предварительно вклееными в них изоляционными кольцами 5.
Электронно-измерительные компоненты волномера устанавливается в крышке 3 и гнездах 4, а сам корпус крепится на шасси прибора при помощи двух ушек подставки 9 с отверстиями для винтов.
