Кран пробковый трёхходовой №5
Ивановский государственный энергетический университет им. В.И.Ленина
Кафедра конструирования и графики
Семестровое задание по дисциплине "Инженерная графика"
На тему: Чертежи деталей сборочной единицы"
Иваново 2017

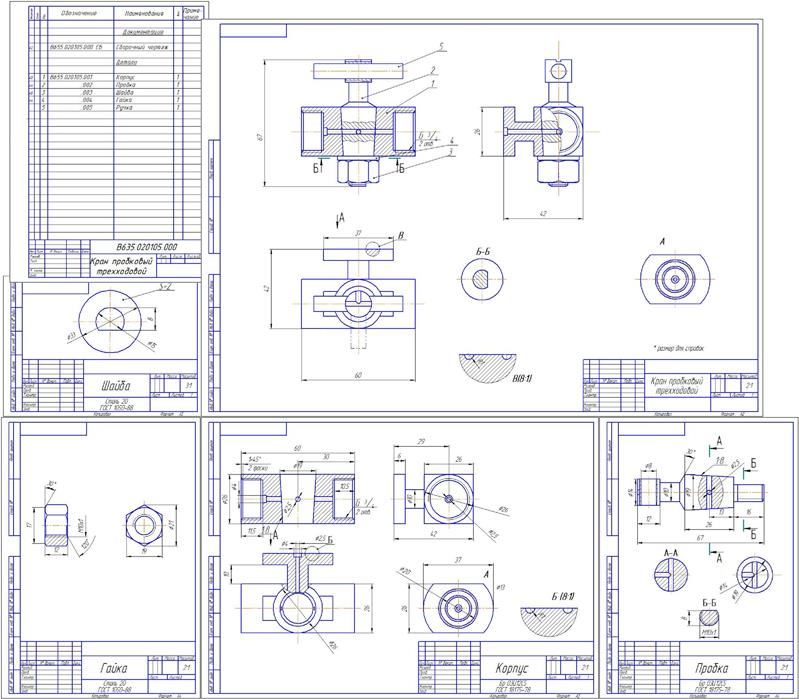

Исходные данные Кран пробковый трёхходовой. Исходные данные детали указаны на чертежах, Материалы из чего сделаны детали бы ли даны изначально: Корпус(Бронза),Пробка (Бронза),Шайба (Сталь), Гайка (Сталь). Цель работы проецировать деталь в компас с реальной детали,сохранив размеры.
Состав: Корпус (Бр О3Ц12С5 ГОСТ 18175-78),Пробка(Бр О3Ц12С5 ГОСТ 18175-78 ),Шайба (Сталь 20 ГОСТ 1050-88), Гайка(Сталь 20 ГОСТ 1050-88),Сборочный чертеж
Софт: КОМПАС-3D 16
Файлы:
