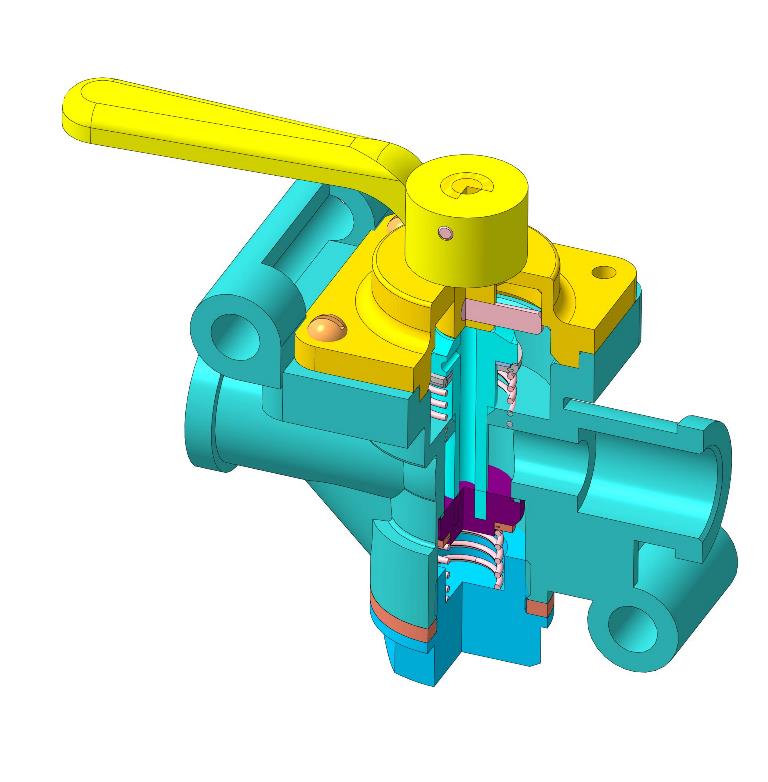

Кран разобщительный 00-000.06.02.02.00

Задание из "Альбом заданий для выполнения сборочных чертежей" Думкасова, Решетов, Краснов.

Состав: 3д сборка

Софт: КОМПАС-3D 16

Файлы:

Каталог
Начертательная геометрия и Инженерная графика
Кран разобщительный 00-000.06.02.02.00

Сборка2223/

Сборка2223/Штифт Поз. 18.m3d

Сборка2223/Прокладка 00-000.06.02.02.05.m3d

Сборка2223/Пробка 00-000.06.02.02.03.m3d

Сборка2223/Штифт Поз. 19.m3d

Сборка2223/Шайба Поз. 17.m3d

Сборка2223/Прокладка 00-000.06.02.02.07.m3d

Сборка2223/Корпус 00-000.06.02.02.01.m3d

Сборка2223/Сборка.a3d

Сборка2223/Винт Поз. 15.m3d

Сборка2223/Клапан 00-000.06.02.02.06.m3d

Сборка2223/Крышка 00-000.06.02.02.02.m3d

Сборка2223/Шайба 00-000.06.02.02.10.m3d

Сборка2223/Шток 00-000.06.02.02.08.m3d

Сборка2223/Ручка 00-000.06.02.02.14.m3d

Сборка2223/Прокладка 00-000.06.02.02.11.m3d

Сборка2223/Гайка Поз. 16.m3d

Сборка2223/Прокладка 00-000.06.02.02.12.m3d

Сборка2223/Пружина 00-000.06.02.02.04.m3d

Сборка2223/Пружина 00-000.06.02.02.09.m3d

Сборка2223/Толкатель 00-000.06.02.02.13.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
