МЧ00.01.00.00 СБ - Опора (Боголюбов С.К. 1978г.)

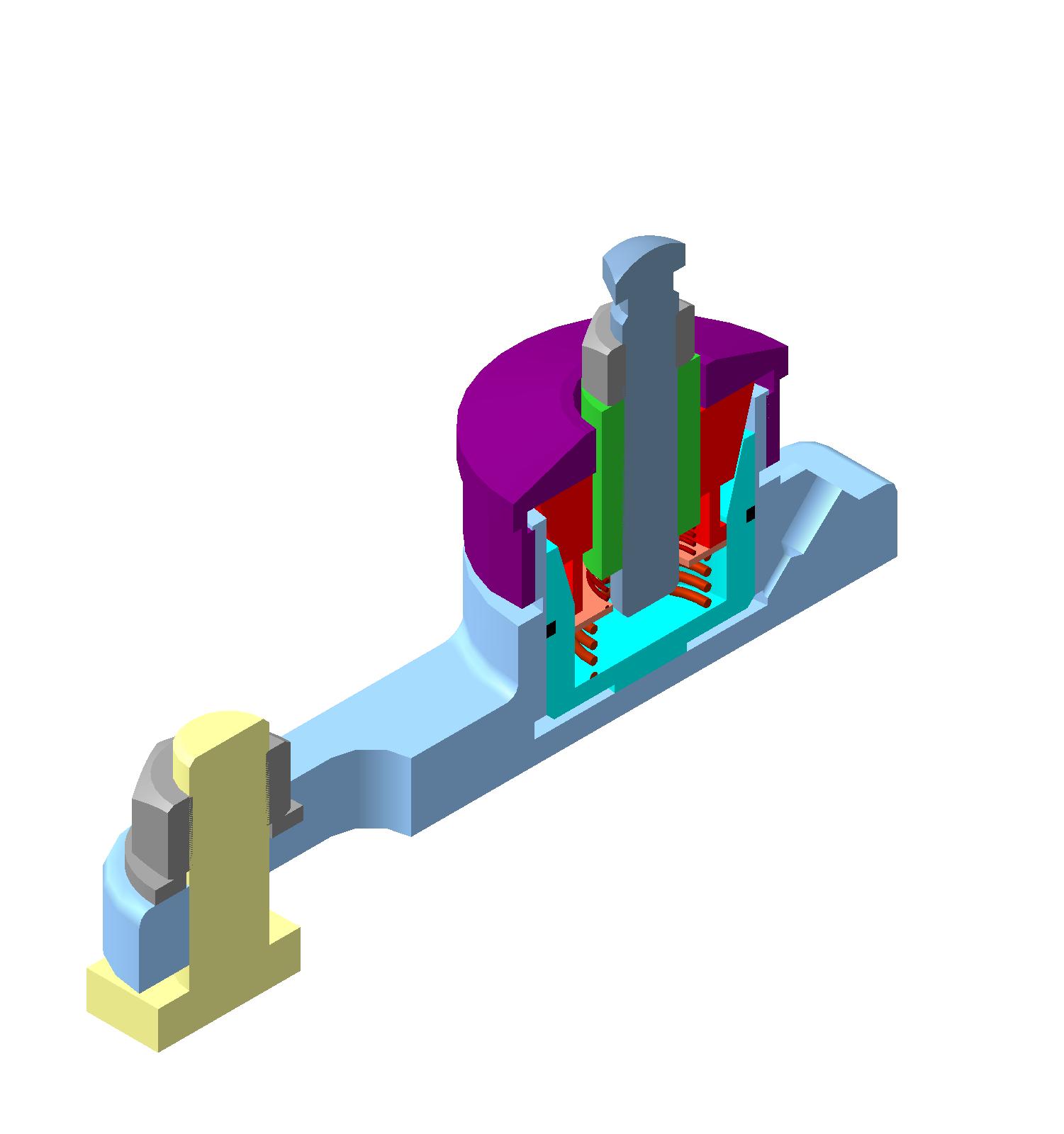

Данная опора является самоустанавливающей с гидравлическим цанговым фиксированием. Она предназначена для установки обрабатываемой детали на металлорежущем станке. Опора состоит из корпуса поз. 1, в расточке которого расположен полый поршень поз. 3 с коническим седлом. В поршне установлены подпружиненные регулируемая опора поз. 6 и цанга поз. 4. Под тяжестью устанавливаемой для обработки детали опора поз. 6 опускается. При подаче масла под поршень поз. 3 он перемещается вверх, сжимая цангу поз. 4, которая фиксирует опору поз. 6.

Состав: 3D сборка, 3D модели, 2D чертеж. Язык документа

Софт: КОМПАС-3D 15.1
