МЧ00.27 Буфер

Задание "Буфер" Альбом "Чтение и деталирование сборочных чертежей" С.К. Боголюбов и шифр МЧ00.27.00.00.СБ.

назначение и конструкцию «Буфер» 00.024.00 для использования в автоматических линиях, с целью предотвращения поломок деталей при их обработке на металлорежущих станках.
Данная сборочной единицы является частью конструкции, которая состоит из двух буферов расположенных семерично друг другу и движущихся по направляющей в возвратно-поступательном направлении.
Базовыми деталями этого изделия является корпус под номером 1, который координирует положение деталей и сборочных единиц, входящих в это изделие. Далее в корпус вкручивается по резьбе стакан деталь 2, служащий для закреплении заготовки поданной на транспортирующее устройство, устанавливается в осевом направлении под давлением толкателя, который подводит деталь до буфера 9. Так же в детали стакан расположена пружина 4, которая предназначена для смягчение толчков и ударов. Закрепляется пружина тарелкой под номером 5, через центр которого и проходит сам буфер, образующий резьбовое соединение с гайкой 13.
Осевое положение подшипников фиксируется крышками, каждая из которых крепиться шестью болтами М6х28-051 ГОСТ 78895-62. В качестве уплотнений в крышке и корпусе установлены контактные уплотнители - прокладки - П60х120х3 МН3138-62. С помощью бегунков деталь 6 передается на последующую операцию автоматической линии.
Основными базами буфера являются опорные и торцевые поверхности бегунков, при помощи которых сборочная единица устанавливается на рельсы.
Вспомогательными базами являются наружняя поверхность стакана 2 и отверстие ∅ 16.

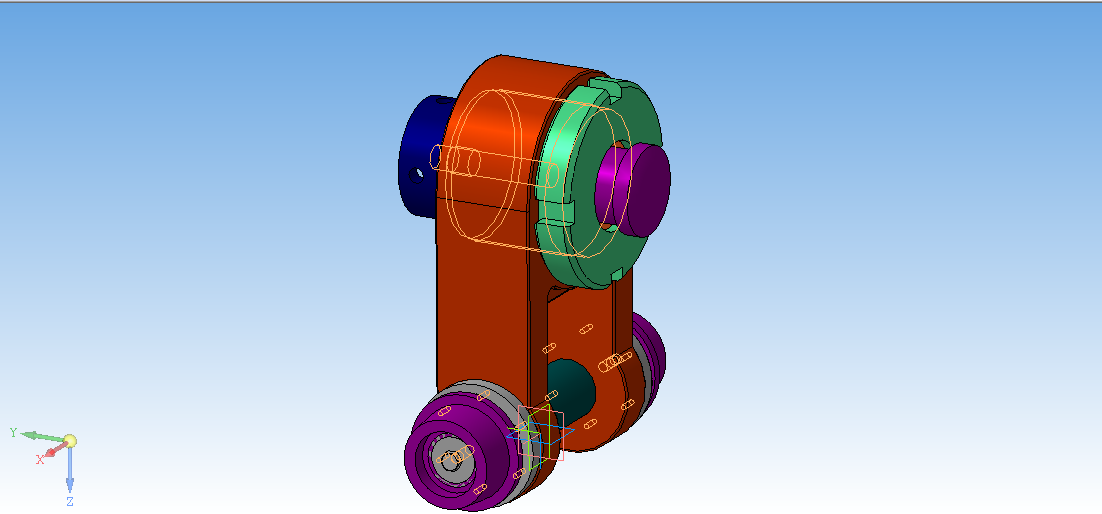

Состав: ЗD Сборка, чертеж Сборки, чертеж детали "стакан". Язык документа

Софт: КОМПАС-3D 15

Файлы:
3D Сборка буфера\Бегунок _ Деталь 6.m3d
3D Сборка буфера\Буфер 9.m3d
3D Сборка буфера\Буфер 9.m3d.bak
3D Сборка буфера\Буфер_00.24.000.cdw
3D Сборка буфера\Втулка 7.m3d
3D Сборка буфера\Гайка упорная _ Деталь 3.m3d
3D Сборка буфера\Корпус _ Деталь 1.m3d
3D Сборка буфера\Корпус _ Деталь 1.m3d.bak
3D Сборка буфера\Крышка 8.m3d
3D Сборка буфера\Ось _ Деталь 10.m3d
3D Сборка буфера\Ось _ Деталь 10.m3d.bak
3D Сборка буфера\Пружина _ Деталь 4.m3d
3D Сборка буфера\Пружина _ Деталь 4.m3d.bak
3D Сборка буфера\Сборка буфер.a3d
3D Сборка буфера\Сборка буфер.a3d.bak
3D Сборка буфера\Стакан 2.m3d
3D Сборка буфера\Стакан 2.m3d.bak
3D Сборка буфера\Стакан _ 00.24.002.cdw
3D Сборка буфера\Стакан.m3d.bak
3D Сборка буфера\Тарелка 5.m3d
3D Сборка буфера\Фрагмент.frw
3D Сборка буфера\Фрагмент.frw.bak
3D Сборка буфера\Шайба 14.m3d
3D Сборка буфера
3D Сборка буфера\Стакан _ 00.24.002.cdw.bak
3D Сборка буфера\~$фер_00.24.000.cd~
3D Сборка буфера\Буфер_00.24.000.cdw.bak
